Расходомеры-счетчики массовые FCB/FCH, 69170-17

Назначение

Расходомеры-счетчики массовые FСB/FCH (далее расходомеры) предназначены для измерений массового расхода, массы, плотности и вычисления объемного расхода и объема жидкости.

Описание

Принцип действия расходомеров основан на эффекте Кориолиса. Первичный преобразователь представляет собой измерительную трубу С-образной формы, с двумя индуктивными детекторами. Колебания измерительной трубы возбуждаются двумя электромагнитами. Измерительная труба колеблется с собственной частотой.

При протекании измеряемой среды через трубку-сенсор возникает сила Кориолиса, которая в свою очередь приводит к деформации измерительной трубки. Выходной электрический сигнал с детекторов (сдвиг фаз) пропорционален деформации противоположных сторон измерительной трубы и массовому расходу измеряемой среды. При рабочих условиях резонансная частота колебаний измерительной трубы расходомера зависит от ее геометрии, характеристик материалов и массы среды в измерительной трубке, которая тоже вибрирует. Это позволяет определить плотность измеряемой среды.

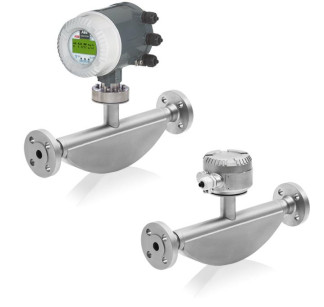

Расходомеры состоят из первичного и вторичного преобразователей компактного, когда вторичный преобразователь установлен на первичном, или раздельного исполнения.

Измерительная информация отображается на жидкокристаллическом дисплее ( 4 строки) и преобразуется в аналоговый сигнал постоянного тока (4-20) мА или дискретные сигналы в соответствии с протоколом: HART/ Profibus PA/ Feildbus Foundation.

Расходомер имеет канал температуры для коррекции измерений плотности.

Объем и объемный расход определяется на основании измеренных значений плотности, и массы измеряемой среды.

Вторичный преобразователь выпускается в двух исполнениях: щитовом (монтируется отдельно от первичного преобразователя и подсоединяется при помощи кабеля длиной до 50 м) и встроенного, который устанавливается непосредственно на первичном преобразователе.

Для обеспечения высоких эксплуатационных характеристик и надежного функционирования при работе в агрессивных средах измерительные трубы первичного преобразователя изготовлены из нержавеющей стали или хром-никелевого сплава.

Присоединение расходомеров к трубопроводу осуществляется с помощью резьбового или фланцевых фитингов (в зависимости от исполнения).

В зависимости от конструкции и других параметров расходомеры имеют несколько исполнений:

-    FCB - фланцевое;

-    FCH - резьбовое (гигиеническое);

-    FCB/FCH 130/150 - без дисплея, выход Modbus;

-    130/330/430 - диапазоны температуры рабочей среды от минус 50 до плюс 160 °С, пределы допускаемой относительной погрешности при измерении жидкости ±(0,25; 0,4) %, при измерении газа - ±1 %;

-    150/350/450 - диапазоны температуры рабочей среды от минус 50 до плюс 200 °С, пределы допускаемой относительной погрешности при измерении жидкости ±0,15 %, при измерении газа - ±0,5 %;

-    430/450 отличается от 330/350 расширенной диагностикой.

Расходомеры-счетчики имеют взрывозащищенное исполнение с маркировкой взрывозащиты Ex (варианты маркировки указаны сертификате соответствия ТР ТС 012).

Вторичный преобразователь обрабатывает первичные сигналы датчика и осуществляет следующие функции:

-    вычисление массового расхода и массы жидкости (в прямом и обратном направлениях потока);

-    вычисление объёмного расхода и объёма жидкости (в прямом и обратном направлениях потока);

-    индикацию результатов измерений расхода, количества, плотности, а также индикацию пересчетных параметров в различных единицах;

-    самодиагностику неисправностей и их индикацию;

-    мониторинг и анализ состояния сенсорных трубок на предмет обнаружения их эрозии или отложений;

-    дозирование с помощью релейных выходов;

-    передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удаленное устройство индикации.

Пломбирование расходомеров не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) является встроенным во вторичный преобразователь. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным алгоритмам.

Номер версии ПО, контрольная сумма метрологически значимой части ПО отображается на дисплее вторичного преобразователя (для встроенного ПО).

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО расходомеров

Значение цифрового идентификатора (CRC) модели FCx3 не отображается на дисплее, но идентифицируется из меню командой <Function test memory>. Вычисляемое значение CRC сравнивается с имеющимся в памяти и выдаются соответствующие сообщения: <CRC OK> или <CRC Failed >.

В соответствии с Р 50.2.077-2014 программное обеспечение защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "высокий".

Таблица 2

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации и методом диффузионной фотохимии на маркировочной табличке.

Комплектность

Таблица 3

Поверка

осуществляется по документу МП 208-018-2017 "ГСИ. Расходомеры-счетчики массовые FСB/FCH. Методика поверки", утвержденному ФГУП "ВНИИМС" 19.06.2017 г.

Основные средства поверки:

-    рабочий эталон единицы расхода 1-ого или 2-ого разряда по ГОСТ 8.142-2013 и ГОСТ 8.510-2002;

-    ареометры с диапазоном измерений плотности от 500 до 2000 кг/м по ГОСТ 18481-81, абсолютная погрешность ±(0,5; 1) кг/м3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

Техническая документация фирмы ABB Automation Products GmbH, Германия
