Теплосчетчики Topenar, 69172-17

Назначение

Теплосчетчики Topenar (далее - теплосчетчики) предназначены для измерения количества теплоты (тепловой энергии), объема, температуры, разницы температур теплоносителя в закрытых водяных системах теплоснабжения при распределении в многоквартирных домах.

Описание

Теплосчетчики конструктивно выполнены в виде единых теплосчетчиков, соответствующих классу точности 2 по ГОСТ Р ЕН 1431-1-2011, и состоят из вычислителя, крыльчатого преобразователя расхода и комплекта термопреобразователей сопротивления с НСХ Pt 1000 по ГОСТ 6651-2009. На передней панели корпуса теплосчетчика расположены показывающее устройство - жидкокристаллический дисплей и клавиша управления.

Теплосчетчики выпускаются в двух модификациях:

-    Topenar Compact - компактный вариант теплосчётчика с неразъёмной измерительной частью;

-    Topenar Combi - теплосчетчик, имеющий съемный вычислитель, позволяющий производить поэтапный монтаж.

Теплосчетчики имеют исполнения, отличающиеся местом установки теплосчетчика в подающем или обратном трубопроводе, типоразмерами, диапазонами расхода теплоносителя.

Принцип работы теплосчетчика состоит в измерении объема счетчиком воды в подающем или обратном трубопроводе, температур теплоносителя термопреобразователями сопротивления в подающем и обратном трубопроводах и вычислении тепловой энергии в вычислителе по результатам измерений объема и температур теплоносителя.

Вычисление тепловой энергии проводится в соответствии с ГОСТ Р ЕН 1434-1-2011.

Теплосчетчики измеряют, вычисляют и индицируют на жидкокристаллическом дисплее следующие параметры:

-    количество тепловой энергии, кВтч;

-    объем теплоносителя, м3;

-    текущие значения температуры теплоносителя на подающем и обратном трубопроводе, °С;

-    текущее значение разности температур теплоносителя,°С;

-    текущее значение объемного расхода теплоносителя, м3/ч;

-    время работы, ч.

Теплосчетчики имеют энергонезависимую память, в которой хранятся помесячные значения тепловой энергии не менее чем за 18 месяцев.

Теплосчетчики обеспечивают дистанционную передачу данных через:

-    импульсный выход;

-    шину M-BUS;

-    RS-485.

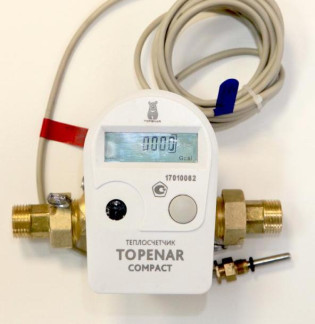

Общий вид теплосчетчиков показан на рисунках 1 а и 1 б.

Схема пломбировки теплосчетчиков представлена на рисунке 2.

Рисунок 2 - Места пломбирования теплосчетчика

а) Модификация Topenar Compact.    б) Модификация Topenar Combi.

Программное обеспечение

В теплосчетчиках применяется встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти вычислителя при изготовлении и не может быть изменено в процессе эксплуатации. Конструкция теплосчётчиков исключает возможность несанкционированного влияния на ПО теплосчетчиков и измерительную информацию.

Программное обеспечение теплосчетчиков предназначено для сбора, преобразования, обработки, отображения на показывающем устройстве вычислителя и передачи измерительной информации о количестве тепловой энергии, объемного расхода (объема), температуры, разности температур теплоносителя, сохранения результатов измерений в архиве.

Идентификационные данные встроенного программного обеспечения теплосчётчика приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносится на табличку на переднюю панель вычислителя методом фотолитографии и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу МП-098-30007-2017 «Теплосчетчики Topenar. Методика поверки», утвержденному ФГУП «СНИИМ» 13 июня 2017 г.

Основные средства поверки:

-    установка поверочная проливная малогабаритная МПСП-1 с диапазоном объемного расхода от 5 10-6 до 0,06 м3/с; относительная погрешность±0,3 % в диапазоне от 2,710-5 до 0,06 м3/с; ±0,5 % в диапазоне от 1,110-5 до 2,710-5 м3/с; ±1,0 % от 510-6 до

5 3

1,110 м /с (регистрационный номер 18301-99);

-    термометры сопротивления платиновые вибропрочные эталонные ПТСВ-1-2, диапазон измерений от минус 50 до 450 °С, 2-ой разряд по ГОСТ 8.558-2009 (регистрационный номер 32777-06);

-    секундомер электронный СЧЕТ-1М, диапазон измерений от 0,01 до 99999,9 с, дискретность от 0,001 до 0,1 с (регистрационный номер 40929-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р ЕН 1434-1-2001 Теплосчетчики. Часть 1. Общие требования.

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ТУ 4218-001-39132278-2015 Теплосчетчики Topenar. Технические условия
