Государственный реестр средств измерений

Спектрометры оптико-эмиссионные FOUNDRY-MASTER Smart UVR, FOUNDRY-MASTER Optimum UVR, 69173-17

69173-17
Спектрометры оптико-эмиссионные FOUNDRY-MASTER Smart UVR, FOUNDRY-MASTER Optimum UVR предназначены для измерений массовой доли элементов в сталях и сплавах в соответствии с аттестованными (стандартизованными) методиками измерений.
Карточка СИ
Номер в госреестре 69173-17
Наименование СИ Спектрометры оптико-эмиссионные
Обозначение типа СИ FOUNDRY-MASTER Smart UVR, FOUNDRY-MASTER Optimum UVR
Изготовитель "Oxford Instruments Analytical GmbH", Германия; Фирма "Hitachi High-Tech Analytical Science GmbH", Германия
Год регистрации 2017
Срок свидетельства 16.11.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Спектрометры оптико-эмиссионные FOUNDRY-MASTER Smart UVR, FOUNDRY-MASTER Optimum UVR предназначены для измерений массовой доли элементов в сталях и сплавах в соответствии с аттестованными (стандартизованными) методиками измерений.

Описание

Принцип действия спектрометров оптико-эмиссионных FOUNDRY-MASTER Smart UVR, FOUNDRY-MASTER Optimum UVR основан на методе эмиссионного автоматического спектрального анализа с возбуждением пробы с помощью искры.

Конструктивно спектрометры выполнены в виде настольного прибора, состоят из источника возбуждения спектра с цифровым управлением, оптической системы и автоматизированной системы управления и регистрации на базе IBM- совместимого компьютера.

Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры между образцом и электродом. Спектральный состав света определяется химическим составом исследуемого образца.

Электрод обдувается потоком аргона. Система обтекания электрода потоком аргона JetStream позволяет измерять массовую долю элементов в образцах различной формы.

Оптическая система, собранная по схеме Пашена - Рунге, предназначена для анализа и регистрации эмиссионного светового потока и включает голографическую решетку 1774 штрихов/мм и массив из линейных CCD детекторов.

Спектрометры FOUNDRY-MASTER Smart UVR, FOUNDRY-MASTER Optimum UVR отличаются рабочим диапазоном по длинам волн.

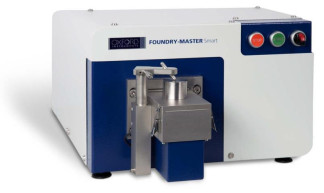

Общий вид средств измерений представлен на рисунках 1,2,3,4.

Пломбирование спектрометров оптико-эмиссионных FOUNDRY-MASTER Smart UVR, FOUNDRY-MASTER Optimum UVR не предусмотрено

Программное обеспечение

Программное обеспечение идентифицируется при включении спектрометра путем вывода на экран номера версии. Программное обеспечение осуществляет обработку сигналов и производит расчет содержания элементов с учетом массы навески, а также включает в себя накопление данных и графическое отображение кинетики анализа.

Метрологически значимая часть ПО СИ и измеренные данные защищены с помощью специальных средств защиты. Конструктивно спектрометры имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

WasLab

Номер версии (идентификационный номер) ПО

Не ниже 3.60

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Спектрометр оптико-эмиссионный

FOUNDRY-MASTER Smart UVR

FOUNDRY-MASTER Optimum UVR

Спектральный диапазон, нм

от 175 до 420

от 172 до 420

Расширение спектрального диапазона, нм

от 175 до 671

от 172 до 671

Предел детектирования (по контрольным элементам в стали), % массовой доли

-    по фосфору

-    по сере

0,001

0,002

Относительное среднее квадратическое отклонение (СКО) случайной составляющей погрешности измерений выходного сигнала для элементов с содержанием не ниже 0,3 % массовой доли, %, не более

3,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Фокусное расстояние, мм

300

Количество линий в решетке, штрих/мм

1774

Масса, кг

35

Габаритные размеры (ВхШхД), мм, не более

280x415x665

Параметры электрического питания:

- напряжение переменного тока, В

220±30

- частота переменного тока, Гц

50±1

Потребляемая мощность, В-А, не более

700

Потребляемая мощность в холостом режиме (без ПК), В-А, не более

- источник включен

100

- источник выключен

50

Масса пробы, кг, не более

10

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +40

- относительная влажность воздуха, %,

без конденсата

от 10 до 90

- атмосферное давление, кПа

от 84 до 106,7

Срок службы, лет

5

Знак утверждения типа

наносится на спектрометр согласно рисункам 2 и 4, а также на титульный лист руководства по эксплуатации спектрометра типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Спектрометр оптико- эмиссионный

FOUNDRY-MASTER Smart UVR

1 шт.

FOUNDRY-MASTER Optimum UVR

1 шт.

Комплект стандартных образцов для рекалибровки (градуировки) спектрометра

1 шт.

Стандартный комплект ЗИП в ящике

1 шт.

Медная труба для подсоединения баллона с аргоном

1 шт.

Ёмкость с водой для сбора выделяющихся газов в комплекте со шлангом для отвода газов

1 шт.

Редукционный клапан

1 шт.

Транспортный контейнер (по согласованию с заказчиком)

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

РТ-МП-4189-448-2017

1 экз.

Поверка

осуществляется по документу РТ-МП-4189-448-2017 «ГСИ. Спектрометры оптико-эмиссионные FOUNDRY-MASTER Smart UVR, FOUNDRY-MASTER Optimum UVR. Методика поверки», утвержденному ФБУ «Ростест - Москва» 16.06.2017 г.

Основные средства поверки:

стандартные образцы стали ГСО 4165-91П, 2489-91П/2497-91П.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

МИ 2639-2001 ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах

Техническая документация фирмы «Oxford Instruments Analytical GmbH», Германия

Зарегистрировано поверок 147
Поверителей 25
Актуальность данных 06.11.2024
