| Номер в госреестре | 69176-17 |
| Наименование СИ | Барометры авиаметеорологические |
| Обозначение типа СИ | БА-1 |
| Изготовитель | Общество с ограниченной ответственностью "ИНФОРМ-ТЕХНИКА" (ООО "ИНФОРМ-ТЕХНИКА"), г. Новосибирск |
| Год регистрации | 2017 |
| Срок свидетельства | 16.11.2027 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Барометры авиаметеорологические БА-1 предназначены для измерений абсолютного (атмосферного) давления воздуха.
Барометры авиаметеорологические БА-1 (далее барометры БА-1) имеют 2 исполнения, отличающиеся составом первичных преобразователей абсолютного давления.
Принцип действия барометров авиаметеорологических БА-1 исполнение 1 (АНДС.406524.001) основан на преобразовании абсолютного атмосферного давления пьезоэлектрическим первичным преобразователем в цифровой сигнал.
Принцип действия барометров авиаметеорологических БА-1 исполнение 2 (АНДС.406524.002) основан на преобразовании абсолютного атмосферного давления кварцевым первичным преобразователем в цифровой сигнал.
Барометры авиаметеорологические автоматически БА-1 на основе измеренных значений атмосферного давления рассчитывают давление на уровне взлётно-посадочной полосы (QFE) и давления на уровне моря (QNH), необходимых для метеорологического обеспечения авиации и мониторинга окружающей среды.
Конструктивно барометры БА-1 выполнены в едином корпусе. На передней панели (рисунок 1) корпуса размещены органы управления и дисплей отображающий результаты измерений. На задней панели (рисунок 2) располагаются интерфейсные разъёмы, штуцер первичного преобразователя и кнопка включения. Внутри корпуса размещены: первичный преобразователь, вычислительные блоки и блок питания.
Управление барометрами БА-1 может осуществляться при помощи внешней USB-клавиатуры или пульта дистанционного управления.

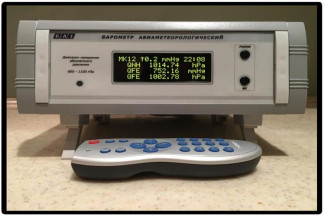

Общий вид датчика барометров БА-1 представлены на рисунке 1.
Схема пломбирования барометра БА-1 от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбирования барометра БА-1
Барометры БА-1 имеют программное обеспечение «Barometr» (ПО «Barometr»), которое является встроенным ПО. ПО «Barometr» обеспечивает сбор, обработку, архивирование, прием и передачу данных, отображение результатов измерений на дисплее.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | programm.img |
| Номер версии (идентификационный номер) ПО | не ниже 2.5 |
| Цифровой идентификатор ПО | f92179a43e390202cd173e03d1302a1b по алгоритму MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного (атмосферного) давления, гПа | от 600 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений абсолютного (атмосферного) давления, гПа | ±0,33 |
| Цена единицы младшего разряда, гПа | 0,01 |
| Наименование характеристики | Значение |
| Электрическое питание от источника | |
| переменного тока: | |
| - напряжение, В | 220 +33 |
| - частота, Гц | 50±1 |
| Электрическое питание от источника | |
| постоянного тока: | |
| - напряжение, В | 5 |
| Потребляемая мощность, Вт, не более | 1 |
| Габаритные размеры, не более | |
| -ширина | 230 |
| -высота | 80 |
| -длина | 190 |
| Масса, кг, не более | 1,39 |
| У словия эксплуатации | |
| -температура воздуха, C; | от +10 до +30 |
| -относительная влажность воздуха, %; | от 40 до 80 |
| Срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 10000 |
наносится на формуляр типографским методом и на корпус барометров БА-1 в виде наклейки. Комплектность средства измерения
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Барометр авиаметеорологический БА-1 | АНДС.406524.001(002) | 1 шт. |
| Дистанционный пульт управления IR | 1 шт. | |
| Карта памяти micro SD | 1 шт. | |
| Аккумулятор 5В с кабелем USB-А - USB-В | 1 шт. | |
| Клавиатура стандартная USB | 1 шт. | |
| Кабель USB 2.0 соединительный (mini USB) | 1 шт. | |
| Упаковка | Упаковка | 1 шт. |
| Руководство по эксплуатации | АНДС. 406524 РЭ | 1 шт. |
| Инструкция пользователя | АНДС.406524 ИП | 1 шт. |
| Методика поверки | МП 2551-0173-2017 | 1 шт. |
осуществляется по документу МП 2551-0173-2017 «Барометры авиаметеорологические БА-1. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И.Менделеева» 12.05.2017 г.
Основные средства поверки:
Барометры образцовые переносные БОП-1М, (регистрационный номер 26469-04). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па
Технические условия «Барометры авиаметеорологические БА-1» АНДС 406524.001 (002) ТУ
