| Номер в госреестре | 69177-17 |
| Наименование СИ | Система измерительная |
| Обозначение типа СИ | СИ-ГТЭ-0,3-300 |
| Изготовитель | ЗАО "Борисфен", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная СИ-ГТЭ-0,3-300 (далее - система) предназначена для измерений: давления воздуха (газов) и жидкостей; температуры воздуха (газов) и жидкостей, измеряемой термопреобразователями сопротивления; сопротивления постоянному току, соответствующего значениям температуры; крутящего момента силы; напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ТХА(К), ТХК(Ь); частоты электрических сигналов, соответствующей значениям частоты вращения ротора и значениям расхода топлива; напряжения и силы постоянного тока.
Принцип работы системы основан на измерении первичными измерительными преобразователями (ПИП) физических величин, преобразовании их в электрические сигналы, преобразовании электрических сигналов с помощью аппаратуры нижнего уровня в цифровой код и передаче цифровой информации на аппаратуру верхнего уровня, осуществляющую обработку, выдачу, хранение информации и ведение печатного протокола.
Конструктивно система включает в себя:
- четыре шкафа с аппаратурой нижнего уровня производства фирм «National Instrument», «WAGO», Dataforth, включая: шкаф управления (ШУ ПТК); кроссовый шкаф (ШК ПТК) шкафы измерения давлений (ШД1, ШД2);
- автоматизированное рабочее место (АРМ), содержащее: компьютер промышленный; ЖК - монитор; принтер лазерный формата А4 и принтер струйный формата А3;
- комплект ПИП.
Комплект ПИП содержит:
- преобразователи давления измерительные АИР-10Ь, АИР-10Н (регистрационный номер (рег. №) 31654-14 в Федеральном информационном фонде));
- преобразователи давления измерительные «ЭЛЕМЕР-АИР-30» (рег. № 37668-13);
- термопреобразователи сопротивления платиновые ТС-1288 (рег. № 58808-14);
- датчик весоизмерительный тензорезисторный RSCВ С1/1 (рег. № 56974-14);
- шунт измерительный стационарный 75ШСМ.М-300-М3 (рег. № 40474-09).
Шкафы ШУ ПТК, ШК ПТК и АРМ расположены в помещении кабины наблюдения, шкафы ШД1, ШД2 и ПИП - в помещении испытательного бокса.
Аппаратура нижнего уровня соединена с ПИП линиями связи длиной до 30 м и с аппаратурой верхнего уровня через сетевой коммутатор линиями связи длиной до 30 м.
Структурная схема системы приведена на рисунке 1.
Функционально система состоит из измерительных каналов (ИК):
- давления воздуха (газов) и жидкостей;
- температуры воздуха (газов) и жидкостей, измеряемой термопреобразователями сопротивления, и сопротивления постоянному току, соответствующего значениям температуры;
- напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ТХА(К), ТХК(Ь);
- частоты электрических сигналов, соответствующей значениям частоты вращения ротора и значениям расхода топлива;
- силы от тяги;
- силы постоянного тока;
- напряжения постоянного тока.
Принцип действия ИК давления воздуха (газов) и жидкостей основан на зависимости величины выходного электрического сигнала ПИП от значения воздействующего на чувствительный элемент измеряемого давления. Выходной электрический сигнал ПИП (сила постоянного тока от 4 до 20 мА) преобразуется аналого-цифровым преобразователем (АЦП) в цифровой код, регистрируемый ПК, с последующим вычислением по индивидуальной функции преобразования ИК измеренного значения давления.
Принцип действия ИК температуры воздуха (газов) и жидкостей, измеряемой термопреобразователями сопротивления, и сопротивления постоянному току, соответствующего значениям температуры, основан:
- при измерении температуры с помощью термопреобразователей сопротивления - на зависимости изменения сопротивления термопреобразователей сопротивления (ТСП) от измеряемой температуры среды. Сопротивление постоянному току ТСП преобразуется с помощью АЦП системы в цифровой код, регистрируемый ПК, с последующим определением по индивидуальной функции преобразования ИК с учетом номинальной статической характеристики ТСП измеренного значения температуры;
- при измерении сопротивления постоянному току - на преобразовании с помощью преобразователя серии MINI и АЦП системы, либо непосредственно АЦП системы в цифровой код, регистрируемый ПК, с последующим вычислением с использованием индивидуальной функции преобразования ИК измеренного значения сопротивления постоянного тока.
Принцип действия ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ТХА(К), ТХК(Ь), основан на преобразовании напряжения постоянного тока с помощью преобразователей серии MINI и 8СМ5В40-020 в унифицированный сигнал напряжения постоянного тока (0 - 10) В. Это напряжение преобразуется АЦП системы в цифровой код, регистрируемый ПК, с последующим вычислением с использованием индивидуальной функции преобразования ИК измеренного значения напряжения постоянного тока, соответствующего значениям температуры.
Принцип действия ИК частоты электрических сигналов, соответствующей значениям частоты вращения роторов и значениям расхода топлива, основан на преобразовании АЦП системы электрических сигналов напряжения переменного электрического тока ПИП в цифровой код, поступающий в ПК, с последующим вычислением по программе измеряемой частоты электрических сигналов, соответствующей частоте вращения ротора и значениям расхода топлива.
Принцип действия ИК силы от тяги основан на воздействии силы от тяги изделия на тензометрический датчик силы, вследствие чего происходит разбалансировка его тензометри-ческого моста. Электрический сигнал напряжения постоянного тока с выхода тензометрическо-го моста, пропорциональный измеряемой силе, поступает на вход цифрового весового индикатора, который преобразует напряжение в цифровой код, поступающий в ПК, с последующим вычислением с учетом индивидуальной функции преобразования ИК измеренной силы от тяги.
Принцип действия ИК силы постоянного электрического тока (0 - 300) А основан на преобразовании постоянного тока с помощью шунта в напряжение постоянного тока (0 - 75) мВ, поступающего на вход преобразователя серии MINI, преобразующего входной сигнал в унифицированный сигнал напряжения постоянного тока (0 - 10) В. Это напряжение преобразуется АЦП системы в цифровой код, регистрируемый ПК, с последующим вычислением с использованием индивидуальной функции преобразования ИК измеренного значения силы постоянного тока.
Принцип действия ИК напряжения постоянного тока (от 0 до плюс 6 В, от минус 0,5 до плюс 6,5 В, от минус 6,5 до плюс 6,5 В, от 0 до плюс 10 В) основан на преобразовании АЦП системы напряжения в цифровой код, регистрируемый ПК, с последующим вычислением с использованием индивидуальной функции преобразования ИК измеренного значения напряжения постоянного тока.
Принцип действия ИК напряжения постоянного тока (0 - 50) В основан на преобразовании напряжения с помощью преобразователей MCR-VDC в унифицированный сигнал напряжения постоянного тока (0 - 10) В. Это напряжение преобразуется АЦП системы в цифровой код, регистрируемый ПК, с последующим вычислением с использованием индивидуальной функции преобразования ИК измеренного значения напряжения постоянного тока (0 - 50) В.

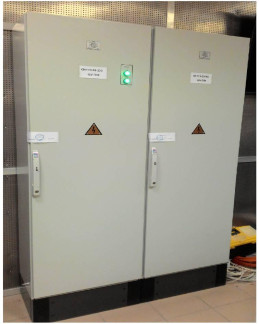

Внешний вид и внутреннее устройство шкафов с аппаратурой нижнего уровня с указанием мест пломбировки (МП) от несанкционированного доступа к системе и нанесения знаков утверждения типа (ЗТ) и поверки (ЗП) представлены на рисунках 2 - 5.
Внешний вид АРМ представлен на рисунке 6.
Программное обеспечение (ПО) состоит из системного, прикладного, инструментального и вспомогательного ПО, ориентированного на работу под управлением операционной системы Microsoft Windows Server 2008 R2 Standard и среды исполнения LabVIEW Run-Time. ПО разработано с использованием инструментальной среды LabVIEW.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
аблица 1 - Идентификационные данные ПО
| Идентиф икаци-онные данные (признаки) | Значение | |||
| сообщения аварийного контроллера | формирование протоколов графиков баз данных | опрос параметров основного контроллера | формирование массива параметров основного контроллера | |
| Идентификационное наименование ПО | alarm.vi | create_graph_ page.vi | dinamic_update_ control.vi | dinamic_update_ control_array.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | e2496da0e24be9 f5682cca4102d2 96d6 | e2383f42f9d53548 e9497a98ac1965d3 | b90e395cf40eef11 23e7dc6609aa8b0c | 7adb6c22bb053174 087c8baafb29d1e1 |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| определение номера параметра контроллера | опрос аварийного контроллера | преобразование символьной надписи в числовой формат | формирование массива символьных параметров | |
| Идентиф икаци-онное наименование ПО | index_type.vi | open_alarm_win.vi | ref num.vi | search_control.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 3817e283e1cad9 7d67ff37dcf980 ea2c | fae726adeb247d60 5e4d769620d0af1f | d6987d01b793babd c3ea7d1500c80e54 | c5e7275d98e8094 7e79bc0b94a4620 19 |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| печать протоколов | главный диспетчер системных подпрограмм | глобальные переменные | временные переменные | |
| Идентификационное наименование ПО | sys_read_ protocol.vi | win.vi | Global var.vi | tcp_var.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | e6e76cca8a0a79 979768b309cab 43e4a | a4ce0dec57e21fdf2 b677e6d049681f1 | 1e0b00b4b72ffb32 e158a80a6e1b94b6 | 19a8dd3a2a405d9f 1b954788888c29ab |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| системные переменные | закрытие опроса контроллера | открытие опроса контроллера | открытие опроса аварийного контроллера | |
| Идентификационное наименование ПО | system_var.vi | close_STM_ connect.vi | get_current_value. vi | get current value DS2.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 782e1089f70427 af26a7fefe12290 41c | 70116b0ec319b06 db6c58670c21275 65 | b350c5aa25868ecb f08631b3404b6cde | d48c7a74e850d49f cc40f77f65ef5b80 |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| начальный опрос контроллера | диспетчер контроллера | чтение пользовательских параметров | выбор дискретных защит | |
| Идентификационное наименование ПО | get_upload.vi | network main PLC.vi | read_user_num.vi | send_AO_DO.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 84f4aed143190a 47f8f093b4b98e 1c43 | 4a8a5838c34fbdc1 28603f1649723885 | 8351876899485809 d04b82f3d7715de1 | 5f86668ffd2c8b56 bcf635c22cd4016f |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| выбор аналоговых защит | выбор защит аварийного контроллера | выбор пользовательских защит | результат работы аварийного контроллера | |
| Идентификационное наименование ПО | send_AO_value. vi | send_DO_DS2.vi | send_input_data.vi | send_reset_alarm. vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 8b8d35c5a70c3d b4f8a606d550c8 56e9 | c37a4a5fee9206d2 d9ed54871d81309c | d4d25d2bb5057b03 d0bf6f326412c729 | b13 aaa335cffec73c f9895f937416773 |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| контрольные точки метрологической поверки | запись команд основного контроллера | запись команд аварийного контроллера | запись точек градуировки | |
| Идентификационное наименование ПО | send_setpoint_ alarms_to_plc.vi | set_command_DS1. vi | set_command_DS2. vi | set_point_grad.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | e6faa3a14011ee 7f28cfdb30bc5e c680 | 770c9fef7ef6895e9 c850e4557ab4b51 | ab68b8285802c9e0 8e4f5bdcd6ccc81c | ce5a4903bc0122c8 5ddc1d2abad7c97e |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| запись введенных точек градуировки | обновление точек градуировки | добавление контрольных точек аварийного контроллера | добавление параметров аварийного контроллера | |
| Идентификационное наименование ПО | set_read_ set-point.vi | up- date_grad_data.vi | add_num_al arm_ PLC_user.vi | add_num_DS2.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | a3c0f05ce2b393 e92d44ce1bc17d cbf2 | 866b29c3e8e99d53 9264ed05531e209c | a4f26cd4d3352a63 85100c47af4e834f | 30c61a09d43d2ee4 864986c389d97f25 |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| временные параметры | выбор параметров основного контроллера | выбор параметров аварийного контроллера | чтение базы данных | |
| Идентификационное наименование ПО | fast_data_time. vi | get_STM_data.vi | get STM data DS2.vi | read_name_db.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | b5758cac49e8fe 0b104fcb846945 b180 | 6acb460cb6e523c5 cfb716f821cd89ab | e142bda2c5c52d2c 54d1bb669b66ed49 | 9995652e5b1b4cb0 0385ae5407bc2fdb |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| чтение имени параметров аварийного контроллера | запись базы данных | запись информации о параметрах базы данных | управление пользователями | |
| Идентификационное наименование ПО | read_name_DS2. vi | write_datalog.vi | write_info_datalog. vi | admin system.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 5ff5ef4f07f1707 711b3dea64245 113d | 92e522781153a6a2 1c67d21ae5fa1f70 | cbcd22fc2865a12e d98aeeef110cf393 | 556d9799a7e2950 4771111cb1bb958 1d |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| проверка файловой системы верификации | добавление пользовательских параметров в метрологии | исправление учетной записи пользователя | проверка памяти программы | |
| Идентификационное наименование ПО | check account.vi | сreating parametr user.vi | creating user.vi | hash.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 9e9960dd266fea 3f9430e1cc8941 afcc | 38f8aec19a800fbc8 b1d2a7d29853251 | 194ba16bd27365a0 b5074dd430338e55 | 775b1649e563e5fb de0c67edbe01dc21 |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| пароль программы | запись изменений пользователей | проверка уровня доступа пользователя | диспетчер метрологии вычислительных каналов | |
| Идентиф икаци-онное наименование ПО | login_pass.vi | save change.vi | user.vi | call lib formula.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | fc38d411ddc54f 1aef363353e713 58f5 | 1409b37fe376e3a0 1a9c4e905323ced3 | e8b91f91c32c855f 57f7e208d041fc69 | fcf6edd569cb4842 b743f9e8ddad0043 |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| диспетчер метрологии измерительных каналов | диспетчер формул метрологии вычислительных каналов | общий протокол вычислительных каналов | выбор вычислительных каналов | |
| Идентиф икаци-онное наименование ПО | channals.vi | core_data_formula. vi | create_all_ proto-col_VK.vi | create_vk_param. vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | f8257e5c3e70dd b5367ea1d3472 47b49 | bb259ff2b3aa40e8 ed73bd4df2035907 | 9eb9b3497b4e9f5b 16ce2b758a92d510 | 237431ed71574538 f2e90d8a50d73552 |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| корректировка параметров метрологии вычислительных каналов | корректировка пользовательских параметров метрологии вычислительных каналов | редактирование пользовательских параметров | подсчет метрологических параметров | |
| Идентификационное наименование ПО | edit_list_num.vi | edit_list_user_ num.vi | edit_num.vi | generation random data.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 43862f347ffec0 369d74969e414 296eb | 6f5aba35eb0d223d c1a6abc1d31cf773 | e7ce4c8172d219f2 8e20fa0d8178c929 | 104fe08ea91b02cb 21705d1049d159bb |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| формирование протокола метрологической проверки | формирование таблицы метрологической поверки | оценка погрешности метрологической поверки | расчет метрологических параметров | |
| Идентификационное наименование ПО | get_data_to_ protocol.vi | html table.vi | influence_error.vi | measuring channel. vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 7df5286e5ae2aa 3883898fb3ebf9 79e7 | cb4b19acbb32b603 01b78bd5255f65e2 | 9b6560dbe62876cd 2d958c2d200d9d27 | 0c6ff152afe15628 744363643d25eb8f |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| расчет СКО | выбор каналов для метрологической поверки | руководство оператора | выбор вспомогательных документов | |
| Идентификационное наименование ПО | metod_error.vi | read_select_ch.vi | main docs.vi | tree_doc.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 4597eb36fd6985 e1de8e233b392e 0d10 | b594fcd36d10ab60 f27574feb63aed86 | 08f815de17320128 d105d8777c022c8a | a09fa827b8b32769 e76a9c440d3e8ae9 |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| расчет максимальной абсолютной погрешности | расчет абсолютной погрешности | запись общей таблицы | подсчет средних значений параметров | |
| Идентификационное наименование ПО | Abs error Y max.vi | Abs error Y.vi | array_to_cell_tbl .vi | calc_data.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | e0fd25307a2e44 1db6b1335eb10 a39bb | 7bdda0ec61 feeb8d 603aea08a05bd0c6 | 2fd57194db82f435 6b12cc354b66d6a4 | 6a89643a8b209e2e 89ec70f13541bd66 |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| подсчет периодической погрешности измерения | запись общего протокола измерительных параметров | печать протокола метрологической поверки | печать общего протокола метрологической поверки измерительных параметров | |
| Идентификационное наименование ПО | calc_reduced_ error.vi | create_all_ protocol IK.vi | create_ metrology. vi | create_protocol_ IK.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 8ee08d9a74c923 ee290a3a5d9352 30f6 | 1bf7daf82d4789e0 ca7fbc070d031d89 | da0531a9b83fb0c3 f53e13310a23c037 | ffe53ac6da6d0a13 ce2672ee6a44bad7 |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| запись результатов метрологической поверки | удаление точек поверки | диспетчер метрологической поверки вычислительных каналов | информация о точках метрологической поверки | |
| Идентификационное наименование ПО | create_result.vi | delete_point.vi | main IK.vi | point_info.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | b2a464d276d64 7e9d95a5ac67f9 876ba | f54a4c5811ea01a9 30301bfad66a5aed | 6db524cfc7ba8bf5 5ad9b56ae4b3801a | f0526e1f5123400a bb679a57e0aee506 |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| проверка точек метрологической поверки | подсчет результатов метрологической поверки | чтение точек калибровки | чтение файла конфигурации | |
| Идентиф икаци-онное наименование ПО | post_calc_data. vi | post_calc_result_ num.vi | read_12_point_ num.vi | read_csv_config.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | d85b7c01142dfc 46f7082a3edcdd 8d36 | a27e8adf22695e50 b1b10770569aa1c3 | 3e720a6809eaa621 f98e89b3e334e192 | 249d8329b65aeddf 4bce55104c444c2d |
П Продолжение таблицы 1
| Идентиф икаци-онные данные (признаки) | Значение | |||
| чтение пользовательских параметров | чтение данных градуировки | чтение настроечных файлов | чтение пользовательских файлов | |
| Идентификационное наименование ПО | read_data_num. vi | read_grad_data.vi | read_num_csv.vi | read_num_data.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | ea7e05bacf446b 606cf69da2ca61 8282 | cc5ab88a6005a349 0634c51033b631e4 | b165be770ff81d55 523eff574d1285e3 | 5ae93a5b1c839c5a 04a900b9365476bf |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| чтение настроечных точек | чтение результирующего файла | подсчет регулярной погрешности | подсчет случайной погрешности | |
| Идентиф икаци-онное наименование ПО | read_point_num. vi | read_result.vi | reduced_error.vi | rendom_error.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | b8857e0231c03 9c61c1fcc53896 75368 | f9e250b426e5ac5d c5e52bd65b9de23f | 72fdcd275efe0812 88089fe3ca49b602 | 474baa896bc5a841 7b665926fdcb3e2c |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| формирование строк общей таблицы | запись результатов метрологии | запись данных метрологии | запись точек калибровки | |
| Идентификационное наименование ПО | Row_header.vi | S.vi | save_data_num .vi | save_point_calibr. vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | e254bfb86f8080 910e4956ff3bd3 fb24 | e5169a33e318e098 756785c3ddcff27c | 761ba114d20cf038 07d0e89ba7bcd0d8 | f8b54737ff0b6fe2c 66f6f2414c2d2cd |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| обнуление параметров | системные погрешности | проверка отклонений | максимальные отклонения | |
| Идентификационное наименование ПО | set_zero_data.vi | System_error.vi | U.vi | U limit.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | ba112d69ec15c5 4e27a52a2b3c69 0c10 | dda64f2cd4dac2dc 9fccacb8e868f71e | f4e5454b37356a50 3943698124824f20 | 275cbb8f2d6b2b62 2fb3b96ec5b574f1 |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| обновление результатов проверки | обновление максимальных отклонений | средние отклонения | среднеквадратичные отклонения | |
| Идентификационное наименование ПО | updata_result.vi | updata_Ymean.vi | Y mean.vi | Ycurr_mean.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 191233abd38dc 7a519f0d920888 49495 | f11d5e3dc86d8bfad ac4d14682b69b51 | e713553944912ece cade82ed0a259c0f | 8dd4b917c7194104 80e8275fc6399ab8 |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| осреднение параметров | вывод результатов верификации ПО в таблицу | проверка средств встроенного контроля программы | выбор тестового параметра | |
| Идентификационное наименование ПО | Yn.vi | main sys check.vi | SVK system.vi | set_caption.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | e023e0476d7b1 ddcc0e8a891d2b 36596 | b7e348a59faa2c07 fd019143d8ebd03e | 68b13da7dddc6ea1 7d9df4c4af376f9e | 06b417667da6103a f342b06ef33cb3bd |
П Продолжение таблицы 1
| Идентиф икаци-онные данные (признаки) | Значение | |||
| диспетчер тестирования параметров | диспетчер просмотра базы данных осциллограмм | выбор базы данных осциллограмм | выбор параметров для просмотра базы данных | |
| Идентификационное наименование ПО | test_system.vi | rt_main_view.vi | rt_select.vi | scale data.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 1d78abd815130 2a447e752e58c7 20e03 | 29f6f205e88d8c5b 078d7eeb47ceb50b | 549352c290799700 e2030b799c470471 | 94f8cff53362244b 3f292c9fe83c881b |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| сортировка базы данных | открытие базы данных | выбор дерева базы данных | запись по индексу | |
| Идентификационное наименование ПО | sort_list.vi | convert_data.vi | create_tree.vi | find_idex_data.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | d71b682a62019 7342208ab86ce3 4a426 | 580ec9e8075d9fcb b34df5f929d05bc9 | 0d91e9aff03097a2 eacc3de071160a36 | a1f45b7f12aadca7 c34bdc91ed4cb26f |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| запись по имени | запись по дате | выбор дискретных параметров | чтение параметров | |
| Идентификационное наименование ПО | find num lib.vi | find_num_NI.vi | get_DI_value.vi | get_real_value.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | efea5ff8ae7d929 3bec74016f6a92 4e0 | 7c04b9df343a5656 47464f3efb56aea2 | 6b6ff2881de78b15e 652577674920337 | a02ce32b4e49856a 5f376940539ad1c2 |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| графические протоколы | главный диспетчер просмотра базы данных | чтение базы данных | чтение выбранных параметров | |
| Идентификационное наименование ПО | graph_to_ prоtocol.vi | main_view_ data-log.vi | read_datalog.vi | read_fast_select_ num.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 9380c0bf5710db db86d3a76c921 36d2a | 0ffda12d35291f5a0 3333b46556c4b95 | 1b53b3419948e3db e126aa355e8e7f1a | d5c96ece1c9136fa efd3242e9dfe9260 |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| чтение параметров по имени | чтение параметров по выбору типа протокола | чтение пользовательских параметров | изменение шкалы | |
| Идентиф икаци-онное наименование ПО | read_select_ num_view.vi | read_slow_select_ num.vi | read_user_save.vi | scale_graph.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | a24390193d744 3d7cbc70efb629 6f664 | 318df3d3a1447c00 84de5c8a68647ddd | 6bd9bdc90421a085 3af0c39d8c459ea2 | fed868b4b9cdf0f4 726bfb512765e001 |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| изменение выбора | изменение индекса | чтение главного протокола базы данных | выбор имени | |
| Идентификационное наименование ПО | scale_num.vi | search_fast_index. vi | select_datalog.vi | select_num.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 00886e7bc1012a 97994dd6da22d 7a70c | 6627ea181a8d1455 45f87b3dd067bc7f | d04191b6a6c24162 5d72cff787b78ba0 | c3fa6c2260d23749 cda5999dafbe194d |
| Продолжение таблицы 1 | ||||
| Идентиф икаци-онные данные (признаки) | Значение | |||
| установка позиции графика | установка мгновенной позиции | сортировка по дереву выбора | сортировка по имени | |
| Идентификационное наименование ПО | set_graph_scale. vi | set_position.vi | sort_node_tree.vi | sort_num.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | aba668d79417ef 97c45b7f619bd2 af89 | 4c2e1bf948a1f196f 4ca840ae8e3e2ac | b6082d3ccd96b3f8 0f3f49874de9f8fb | 9f335c8337d18d33 f534196ec3dcf53e |
| Продолжение таблицы 1 | |||||
| Идентиф икаци-онные данные (признаки) | Значение | ||||
| сортировка по индексу | сортировка по параметрам | общий выбор базы данных | дерево базы данных | тип базы данных | |
| Идентификационное наименование ПО | sort_num_in dex.vi | sort_read_data. vi | swap_columns .vi | tree.vi | type_node.vi |
| Номер версии (идентиф икаци-онный номер) ПО | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 74e8c4b8859 726bbaf0b31 3dc8364d0c | 6fe3ab5614651 aceb1f6c51bd1 175ef0 | 66c74ec3c3f42 4d8fa18b798f9 244d39 | e8d0c65be11f e73800da406 9f86f01f0 | 6552072be9a5 4b345498fba8 39730863 |
Таблица 2 - Состав и метрологические характеристики ИК системы, включающих ПИП и вторичную часть ИК
| Характеристики ИК | Состав ИК | ||||||
| наименование | коли- | диапазон измерений | пределы допус- | ПИ | П | вторичная часть ИК | |
| ИК | чество ИК | каемой погрешности (нормированы для рабочих условий) | тип | пределы допускаемой основной погрешности | тип аппаратуры | пределы допускаемой основной погрешности | |
| ИК давления воздуха (газов) и жидкостей | 1 1 1 1 | Избыточное давление жидкостей: от 0 до 0,196 МПа от 0 до 0,392 МПа от 0 до 0,980 МПа от 0 до 1,961 МПа | ±1,0 % (у от ВП)* | Преобразователи давления измерительные АИР-10L | ±0,25 % (у от ВП) | Базовый контроллер узла сети EtherCAT WAGO 750-354. Модули АЦП WAGO 750-474 2AI 4-20 mА. | ±0,2 % (у от ВП) |
| 1 2 1 1 | от 0 до 0,294 МПа от 0 до 0,588 МПа от 0 до 1,961 МПа от 0 до 3,923 МПа | Модуль входной 5В42-01. Основной контроллер CompactRIO-NI 9022 Real time PowerPC Embedded. Модули АЦП NI 9205. | |||||
| 1 | от 0 до 0,588 МПа | MINI MSR- SL-RPS-I-I-SP. Аварийный контрол-лер CompactRIO-NI 9022 Real time PowerPC Embedded | |||||
| 1 | Разность давлений жидкостей: от 0 до 0,98 кПа | ±1,0 % (у от ВП) | Преобразователь давления измерительный «ЭЛЕМЕР-АИР-30» | ±0,2 % (у от ВП) | Базовый контроллер узла сети EtherCAT WAGO 750-354. Модули АЦП WAGO 750-474 2AI 4-20 шА | ||
| Здесь и далее в таблицах 2 и 3: | |||||||
* у от ВП - приведенная к верхнему пределу измерений погрешность
Продолжение таблицы 2
| Характеристики ИК | Состав ИК | ||||||
| наименование | коли- | диапазон | пределы допус- | ПИ | П | вторичная часть ИК | |
| ИК | чество ИК | измерений | каемой погрешности (нормированы для рабочих условий) | тип | пределы допускаемой основной погрешности | тип аппаратуры | пределы допускаемой основной погрешности |
| ИК давления | Избыточное давле- | Преобразовате- | Базовый контроллер уз- | ||||
| воздуха (газов) | ние воздуха (газов): | ли давления из- | ла сети | ||||
| и жидкостей | 1 | от 0 до 0,157 МПа | мерительные | EtherCAT | |||
| 3 1 2 1 | от 0 до 0,196 МПа от 0 до 0,245 МПа от 0 до 0,294 МПа от 0 до 0,392 МПа | ±0,5 % | АИР-10Ь АИР-10Ь АИР-10Ь АИР-10Ь | АИР-10Ь ±0,25 % (Y от ВП) | WAGO 750-354. Модули АЦП WAGO 750-474 2AI 4-20 mА | ±0,2 % | |
| 2 1 | от 0 до 0,392 МПа от 0 до 0,588 МПа | (Y от ВП) | АИР-10Ь АИР-10Н | АИР-10Н ±0,1 % (Y от ВП) | (Y от ВП) | ||
| 2 | от 0 до 1,569МПа | АИР-10Ь | |||||
| 1 | от 0 до 1,961 МПа | АИР-10Н | |||||
| 1 | от 0 до 1,961 МПа | АИР-10Н | |||||
| 1 | от 0 до 5,884 МПа | АИР-10Ь АИР-10Н | |||||
| Базовый контроллер уз- | |||||||
| ла сети | |||||||
| 3 | от 0 до 24,516 МПа | АИР-10Н | ±0,2 % (Y от ВП) | EtherCAT WAGO 750-354. Модули АЦП WAGO 750-474 2AI 4-20 mА | |||
| Модуль входной | |||||||
| 5В42-01. | |||||||
| 1 | от 0 до 12,258 МПа | ±0,2 % (Y от ВП) | Основной контроллер CompactRIO-NI 9022 Real time PowerPC Embedded. | ||||
| Характеристики ИК | Состав ИК | ||||||
| наименование ИК | коли чество ИК | диапазон измерений | пределы допускаемой погрешности (нормированы для рабочих условий) | ПИ | вторичная часть ИК | ||
| тип | пределы допускаемой основной погрешности | тип аппаратуры | пределы допускаемой основной погрешности | ||||
| ИК давления воздуха (газов) и жидкостей | 5 1 4 | Разность давлений воздуха: от 0 до 2,45 кПа от 0 до 9,81 кПа от 0 до 19,61 кПа | ±50 Па (Д)* ±0,5 % (у от ВП) ±0,5 % (у от ВП= 9,81 кПа) в поддиапазоне от 0 до 9,8 включ., кПа ±0,5 % (5)**; в поддиапазоне св. 9,81 до 19,61 включ., кПа | Преобразователь давления измерительный «ЭЛЕМЕР-АИР-30» | ±0,2 % (у от ВП) | Базовый контроллер узла сети EtherCAT WAGO 750-354. Модули АЦП WAGO 750-474 2AI 4-20 mА | ±0,2 % (у от ВП) |
| ИК силы от тяги | 1 | от 0 до 4062,8 Н | ±0,5 % (у от ВП = 2031,4 Н) в поддиапазоне от 0 до 2031,4 включ., Н. ±0,5 % (5); в поддиапазоне св. 2031,4 до 4062,8 включ., Н | Датчик весо-измерительный тензоре-зисторный RSCВ С1/И | ±0,015 % (у от ВП=5 кН) | Преобразователь интерфейса AT2008007 | ±0,0 % (передача измерительной информации в коде) |
| * Д - абсолютная погрешность ** 5 - относительная погрешность | |||||||
| Характеристики ИК | Состав ИК | ||||||
| наименование ИК | коли чество ИК | диапазон измерений | пределы допускаемой погрешности (нормированы для рабочих условий) | ПИ | п | вторичная часть ИК | |
| тип | пределы допускаемой основной погрешности | тип аппаратуры | пределы допускаемой основной погрешности | ||||
| ИК силы постоянного тока | 1 | от 0 до 300 А | ±1,0 % (у от ВП) | Шунт измерительный ста-ци- онарный 75ШСМ.М-300-М3 | ±0,5 % (у от ВП=300 А) | MINI MCR-SL-SHUNT-UI-SP-NC PHOENIX CONTACT. Основной контроллер CompactRioNI 9022 Real time PowerPC Embedded | ±0,2 % (у от ВП) |
| ИК температуры воздуха (газов) и жидкостей, измеряемой термо-преобразователями сопротивления, и сопротивления постоянному току, соответствующего значениям температуры (в части измерений температуры термопреобразователями) | 3 1 | Температура рабочих жидкостей: от 273 до 373 К (от 0 до +100 оС) от 273 до 543 К (от 0 до +270 оС) | ±1,5 % (у от ВП) | Термометры сопротивления из платины ТС 1288 | Класс допуска В по ГОСТ 6651-2009 | Базовый контроллер узла сети EtherCAT WAGO 750354. Модуль АЦП WAGO 750-461 2Al Pt100/RTD. Основной контроллер CompactRIO-NI 9022 Real time PowerPC Embedded | ±0,2 % (у от ВП) |
| 4 1 | Температура воздуха: от 223 до 333 К (от -50 до +50 оС) от 273 до 373 К (от 0 до +100 оС) | ±0,5 % (5) ±1,0 % (у от ВП) | Основной контроллер CompactRIO-NI 9022 Real time PowerPC Embedded | ||||
Таблица 3 - Состав и метрологические характеристики ИК системы с входными электрическими сигналами от устройств изделия и ПИП._
| Наименование ИК | Ко- личе- ство ИК | Диапазон измерений (диапазон показаний на дисплее системы) | Источник сигнала на входе ИК | Тип аппаратуры ИК | Пределы допускаемой основной погрешности ИК* |
| ИК температуры воздуха (газов) и жидкостей, измеряемой термопреобразователями сопротивления, и сопротивления постоянному току, соответствующего значениям температуры (в части измерений сопротивления постоянному току) | 2 | от 100 до 139,11 Ом (от 0 до 100 оС) | Термопре-образова-тели сопротивления платиновые по ГОСТ 6651-2009 | MINI-MCR-SL-PT100- UI-SP-NC. Основной контроллер Compact-RIO-NI 9022 Real time PowerPC Embedded | ±0,3 % (Y от ВП) |
| ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ТХА(К) | 1 | от 0 до 41,276 мВ (от 0 до 1000 оС) | Термоэлектрические преобразователи ТХА(К) по ГОСТ Р 8.585-2001 | MINI MCR-SL-TC-UI-NC PHOENIX CONTACT. Аварийный контроллер CompactRIO-NI 9022 Real time PowerPC Embedded Модуль входной 5B40-02. Основной контроллер CompactRIO-NI_9022 Real time PowerPC Embedded | ±0,2 % (Y от ВП) |
| ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователем ТХК(Ь) | 1 | от 0 до 40,3 мВ (от 0 до 500 оС) | Термоэлектрический преобразователь ТХК(Ь) по ГОСТ Р 8.585-2001 | MINI MCR- SL-TC-UI-NC PHOENIX CONTACT. Основной контроллер CompactRIO-NI_9022 Real time PowerPC Embedded | ±0,2 % (Y от ВП) |
| * Пределы допускаемой основной погрешности ИК приведены в таблице 3 без учета погрешностей ПИП | |||||
| Наименование ИК | Ко- личе- ство ИК | Диапазон измерений (диапазон показаний на дисплее системы) | Источник сигнала на входе ИК | Тип аппаратуры ИК | Пределы допускаемой основной погрешности ИК |
| ИК частоты электрических сигналов, соответствующей значениям частоты вращения ротора и расхода топлива | 2 | от 0 до 3150 Гц (от 0 до 37800 об/мин) | Тахогенера-тор ТГ-4 | Модуль измерения оборотов АТ4.152.004. Контроллер Compac-tRIO-9022 Real time PowerPC Embedded. | ±0,15 % (у от ВП) |
| 2 | от 0 до 2000 Гц (от 0 до 450 кг/ч) | Преобразователь расхода турбинный БТ4-8АЕХ-КНА | Модуль измерения оборотов АТ4.152.004. Контроллер Compac-tRIO-9022 Real time PowerPC Embedded | ±0,15 % (Y от ВП) | |
| ИК напряжения постоянного тока | 1 | от 0 до 6 В | Датчик давления ДАП-3,5 | Контроллеры CompactRIO-9022 Real time PowerPC | ±0,2 % (Y от ВП) |
| 2 | от 0 до 6 В | Датчик давления ДМП-6 | Embedded. | ||
| 2 | от 0 до 6 В | Датчик давления ДМП-40 | |||
| 13 | от -0,5 до +6,5 В | Агрегат изделия | |||
| 3 | от 0 до 10 В | Модуль WAGO 750-559, ИБП | Базовый контроллер узла сети EtherCAT WAGO 750-354. Модуль АЦП WAGO 750-478. Основной контроллер CompactRIO-NI 9022 Real time PowerPC Embedded | ||
| 4 | от 0 до 50 В | Генератор изделия, агрегат изделия, ИБП | МСR-VDC-UI-V-DC Основной контроллер CompactRIO-9022 Real time PowerPC Embedded | ±1,5 % (Y от ВП) |
| Наименование характеристики | Значение |
| Габаритные размеры (ДхШ*В), мм, не более: - шкаф ШУ ПТК - шкаф ШК ПТК - шкаф ШД1 - шкаф ШД2 - компьютер промышленный 6AG4104-3HP32-2FA6 SIMATIC IPC547D - принтер матричный EPSON FX-2190 - монитор 27" DELL Р2714Нс | 405x606x2000 405x606x2000 300x800x1000 300x800x1000 450x440x180 590x350x160 45x470x380 |
| Суммарная масса системы, кг, не более | 400 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Потребляемая мощность, В А, не более | 1500 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на лицевую панель шкафов с аппаратурой.
Комплект поставки системы приведен в таблице 5.
Таблица 5 - Комплектность системы
| Наименование | Обозначение | Количество | Примечание |
| 1 Система измерительная в составе | СИ-ГТЭ-0,3-300 | ||
| 1.1 Комплект ПИП: - преобразователь давления измерительный - преобразователь давления измерительный - преобразователь давления измерительный - термопреобразователь сопротивления из платины - датчик весоизмерительный тензорези-сторный - шунт измерительный стационарный | АИР-10L | 20 | Испытательный бокс |
| АИР-10Н | 10 | ||
| «ЭЛЕМЕР-АИР-30» | 11 | ||
| ТС-1288 | 9 | ||
| RSCВ С1/И | 1 | ||
| 75ШСМ.М-300-М3 | 1 | ||
| 1.2 Контроллер | CompactRIO-NI 9022 Real time PowerPC Embedded | 2 | Кабина наблюдения -шкаф ШУ ПТК |
| 1.3 Преобразователь измерительный с термоэлементом | MINI MCR- SL-TC-UI-NC, PHOENIX CONTACT | 2 | |
| 1.4 Преобразователь измерительный с термоэлементом | MINI MCR-SL-РТ100-UI-SP-NC, PHOENIX CONTACT | 2 | |
| 1.5 Усилитель | MINI MCR-SL-SUNT-UI-SP-NC PHOENIX CONTACT | 1 |
| Наименование | Обозначение | Количество | Примечание |
| 1.6 Преобразователь напряжения постоянного тока | MCR-VDC-UI-B-DC PHOENIX CONTACT | 4 | |
| 1.7 Разделитель питания | MINI MCR-SL-RPS-I-I-SP PHOENIX CONTACT | 1 | |
| 1.8 Модуль аналогового ввода | SCM5B40-02 | 1 | |
| 1.9 Модуль аналогового ввода | SCM5B42-01 | 6 | |
| 1.10 Маршрутизатор | ROUTER FL NAT SMN 8TX PHOENIX CONTACT | 1 | Кабина наблюдения -шкаф ШУ ПТК |
| 1.11 Коммутатор | MOXA NPort 5430 | 1 | |
| 1.12 Модуль измерения оборотов | АТ4.152.004 | 4 | |
| 1.13 Весовой индикатор | И-5200А (CAS) | 1 | |
| 1.14 Преобразователь интерфейса | AT2008007 | 1 | |
| 1.15 Базовый контроллер узла сети | EtherCAT WAGO 750-354 | 2 | Кабина наблюдения -шкаф ШК ПТК |
| 1.16 Модуль АЦП | WAGO 750-461 2Al Pt100/RTD | 11 | |
| 1.17 Модуль АЦП | WAGO 750-478 | 3 | |
| 1.18 Модуль АЦП | WAGO 750-474 2AI 4-20 шА | 2 | |
| 1.19 Базовый контроллер узла сети | EtherCAT WAGO 750-354 | 2 | Испытательный бокс -шкафы ШД1, ШД2 |
| 1.20 Модуль АЦП | WAGO 750-474 2AI 4-20 шА | 25 | |
| 1.21 Компьютер промышленный | 6AG4104-3HP32-2FA6 SIMATIC ^547Е | 1 | Кабина наблюдения -АРМ |
| 1.22 Монитор 27" | DELL Р2714Ш | 1 | |
| 1.23 Принтер матричный | EPSON FX-2190 | 1 | |
| 1.24 Блок бесперебойного питания | NETYS-RT7000 | 1 | |
| 1.25 Стандартное и специальное программное обеспечение: - OC - Windows Server 2008 R2; - среда исполнения - LabVIEW Run-Time 2014; - среда разработки - LabVIEW Professional Development System 2014; - управляющая программы основного контроллера; - управляющая программы аварийного контроллера; - комплекс программ контроля и управления | 1 |
| Наименование | Обозначение | Количество | Примечание |
| 1.26 Система измерительная СИ-ГТЭ-0,3-300. Руководство по эксплуатации | У6894-4924 РЭ | 1 | |
| 1.27 Система измерительная СИ-ГТЭ-0,3-300. Формуляр | У6894-4924 ФО | 1 | |
| 1.28 Система измерительная СИ-ГТЭ-0,3-300. Методика поверки | У6894-4924 МП | 1 |
осуществляется по документу У6894-4924 МП «Инструкция. Система измерительная СИ-ГТЭ-0,3-300. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 30 июня 2017 г.
Основные средства поверки:
- калибратор многофункциональный DPI 620 с модулями давления РМ620 (рег. № 60401-15);
- калибратор температуры Fluke серии 500 модель 518 (рег. № 22247-01);
- динамометр электронный переносной ДЭП-2Д-5С-1 (рег. № 66698-17);
- гири по ГОСТ OIML R 111-1-2009;
- прибор для поверки вольтметров программируемый В1-13 (рег. № 6014-17). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится в виде наклейки на свидетельство о поверке и на корпуса шкафов с аппаратурой нижнего уровня ШУ ПТК, ШК ПТК, Ш1, ТТТ2.
приведены в эксплуатационной документации.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений в диапазоне до 4104 Па
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ОСТ 1 01021-93 ОСИ. Стенды испытательные авиационных газотурбинных двигателей. Общие требования
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
