| Номер в госреестре | 69178-17 |
| Наименование СИ | Приборы для измерений параметров света фар автотранспортных средств |
| Обозначение типа СИ | PH2010INT, PH2010G, PH2010G/S |
| Изготовитель | "Werther International S.p.A.", Италия; Фирма "W.T.Engineering s.r.l.", Италия |
| Год регистрации | 2017 |
| Срок свидетельства | 16.11.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров света фар автотранспортных средств PH2010INT, PH2010G, PH2010G/S (далее - приборы) предназначены для:
- измерение угла наклона светотеневой границы светового пучка фар ближнего света или противотуманных фар к плоскости рабочей площадки, на которой устанавливается автотранспортное средство (в соответствии с требованиями ГОСТ Р 51709 - 2001);
- измерение силы света и проверки технического состояния фар автотранспортных средств, соответствующих требованиями: ГОСТ Р 41.1-99, ГОСТ Р 41.5-99, ГОСТ Р 41.8-99, ГОСТ Р 41.20-99, ГОСТ Р 41.31-99.
Действие приборов основано на фокусировке на подвижном экране со специальной разметкой светового пучка от фары автотранспортного средства с помощью оптической линзы. Экран располагается за линзой в ее фокальной плоскости.
Измерение угла наклона светотеневой границы пучка фар ближнего света или противотуманных фар к плоскости рабочей площадки, на которой устанавливается автомобиль, проводится с помощью подвижного экрана, совмещенного с оцифрованной шкалой, приводимого в движение кулачковым механизмом. Одновременно с помощью оптоэлектронного датчика измеряется сила света.
Приборы конструктивно состоят из:
1. Оптической камеры, в которой размещены: линза, экран со шкалой угла наклона светотеневой границы светового пучка, привод изменения высоты экрана. В оптической камере в плоскости экрана расположен оптоэлектронный датчик силы света, жидкостный уровень для фиксации оптической оси камеры в вертикальной плоскости, переключатели режимов индикации силы света.
2. Нижней платформы на колесах или металлических роликах.
3. Вертикальной направляющей стойки с подвижным элементом крепления оптической камеры и фиксатором.
4. Педали тормозного устройства для фиксации прибора в выбранной точке относительно автотранспортного средства.
5. Ориентирующего устройства, состоящего из подвижного элемента крепления на вертикальной направляющей стойке приборов, с помощью которого на стойке размещается лазерный визир.
Выпускаемые модификации имеют следующие отличительные особенности:
- PH2010INT является базовой модификацией;
- PH2010G оснащена системой помощи при позиционировании относительно проверяемого автотранспортного средства;
- PH2010G/S помимо системы помощи при позиционировании относительно проверяемого автотранспортного средства, имеет встроенный принтер для распечатки результатов проверки автотранспортного средства.
Пломбирование приборов для измерений параметров света фар автотранспортных средств PH2066/D, PH2066/D/L1, PH2066/D/L2, PH2066/D/R, PH2084/D, PH2084/D/S/A не предусмотрено.
Общий вид приборов представлен на рисунке 1.

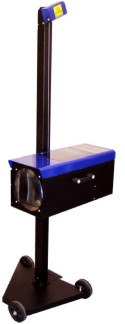

Рисунок 1 - Общий вид приборов PH2010INT, PH2010G, PH2010G/S
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угла наклона светотеневой границы светового пучка фар | от 0° 00' (0 мм/10 м) до -2° 18' (-400 мм/10 м) (от 0 % до -4 %) |
| Пределы допускаемой абсолютной погрешности измерений угла наклона светотеневой границы светового пучка фар | ±14' ±(40 мм/10 м) ±0,4 % |
| Диапазон измерений силы света, кд | от 0 до 125000 |
| Пределы допускаемой относительной погрешности измерений силы света, % | ±15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная высота измерений, мм | 1500 |
| Минимальная высота измерений, мм | 250 |
| Габаритные размеры в сборе (ДхШхВ), мм, не более | 600x680x1730 |
| Масса в сборе, кг, не более | 26,1 |
| Рабочий диапазон температур, °С | от 0 до +40 |
наносится на корпус приборов методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Прибор для измерений параметров света фар автотранспортных средств (модификация по заказу) | 1 | |
| Комплект принадлежностей и приспособлений | - | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
| Методика поверки | МП АПМ 37-17 | 1 |
осуществляется по документу МП АПМ 37-17 «Приборы для измерений параметров света фар автотранспортных средств PH2010INT, PH2010G, PH2010G/S. Методика поверки», утверждённому
ООО «Автопрогресс-М» «18» июля 2017 года.
Основные средства поверки:
- теодолит 4Т30П (рег. № 5305-95);
- люксметр «ТКА-Люкс/Эталон» (рег. № 38167-08);
- рулетка измерительная металлическая Р10У3К (рег. № 46391-11);
- секундомер СОПпр (рег. № 11519-11);
- рабочий эталон единицы массы 4 разряда по ГОСТ 8.021-2015 номинальным значением 2 кг, класса M1 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 51709-2001 Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки
Техническая документация «Werther International S.p.A.», Италия Техническая документация «W.T. Engineering s.r.l.», Италия
