| Номер в госреестре | 69179-17 |
| Наименование СИ | Стенды балансировочные |
| Обозначение типа СИ | ALPHA, GALAXY, OLIMP |
| Изготовитель | "Werther International S.p.A.", Италия |
| Год регистрации | 2017 |
| Срок свидетельства | 16.11.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды балансировочные серий ALPHA, GALAXY, OLIMP (далее - стенды) предназначены для измерений неуравновешенной массы дисбаланса и углового положения корректирующих грузов в одной или двух плоскостях коррекции при балансировке колес автомобилей.
Принцип действия стендов основан на вычислении величины неуравновешенной массы дисбаланса и величины углового положения установки корректирующей массы, из величин сил, которые действуют на опору вала ротора стендов при вращении колеса, установленного на валу. Величины этих сил измеряются с помощью пьезоэлектрических датчиков, установленных в специальной опоре вала ротора. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опору вала при возникающем дисбалансе. Произведение массы остаточного дисбаланса на расстояние равное величине эксцентриситета этой массы и определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптико-электрических датчиков, которые также устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в блоке обработки.
Стенды конструктивно состоят из основных частей: станины, в которой размещены: балансировочный блок (вал с зажимными приспособлениями, система измерительных датчиков и электропривод с тормозной системой); электронный блок обработки с устройством отображения измеряемой информации. К станине крепится откидывающийся защитный кожух, выполняющий функции элемента безопасности и автомата выключения электродвигателя. Перед началом процесса балансировки колесо закрепляется на валу стенда с помощью фланца и прижимной гайки. Центрирование колеса относительно вала производится путем его посадки на центральное отверстие диска через переходные конусы различного диаметра, либо через специальные планшайбы. Планшайба центрируется и жестко крепится на валу ротора. Колесо на планшайбе крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного диска автомобиля. Прижимная гайка имеет ручной привод для крепления колеса на валу шпинделя. Измерение положения левой плоскости коррекции при динамической балансировке и плоскости коррекции при статической балансировке проводится с помощью встроенной линейки. Остановка вращения колеса после завершения измерительного цикла проводится автоматически, с помощью электромагнитного тормозного приспособления. Временной момент срабатывания тормозного приспособления задается датчиками измерения углового положения корректирующих масс.
Все выпускаемые модификации предназначены для балансировки колес легковых автомобилей, а модификации GALAXY 1690, OLIMP TRUCK могут применятся и для балансировки колёс грузовых автомобилей.
Также выпускаемые модификации различаются метрологическими и техническими характеристиками, дизайном исполнения, типом применяемого устройства вывода и отображения информации.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование винтов блока предварительного усилителя тензометрической системы внутри корпуса стенда.

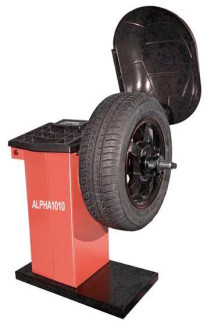

Общий вид стендов представлен на рисунках 1 - 10.
set
Стенды имеют встроенное программное обеспечение (далее - ВПО), которое устанавливается в энергонезависимую память стендов при их производстве. Изменение ВПО не предусмотрено.
Уровень защиты ВПО «Высокий» в соответствии с Р 50.2.077-2014. Конструкция стендов исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Идентификационные данные ВПО приведены в таблице 1.
| Модификация | ALPHA 1010, ALPHA 2010, ALPHA 2020, ALPHA 2040 | ALPHA 4040 | GALAXY 1255, GALAXY 1277 | GALAXY 1640, GALAXY 1680, GALAXY 1680PL, GALAXY 1690 | OLIMP 2500, OLIMP TRUCK |
| Идентификационное наименование ПО | ВПО | ||||
| Номер версии (идентификацио нный номер ПО), не ниже | 2312 | 1.07.4R | 4.40 | 4.46 | |
| Цифровой идентиф икатор ПО | |||||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | ALPHA 1010, ALPHA 2010, ALPHA 2020, ALPHA 2040, ALPHA 4040 | GALAXY 1255, GALAXY 1277, GALAXY 1640, GALAXY 1680, GALAXY 1680PL, OLIMP 2500 | GALAXY 1690, OLIMP TRUCK |
| Диапазон измерений неуравновешенной массы дисбаланса, г | от 0 до 200 | от 0 до 999 | |
| Пределы допускаемой абсолютной погрешности измерений неуравновешенной массы дисбаланса, г | ±(3+0,1 •М1)) | ||
| Диапазон определения угла установки корректирующей массы, ° | от 0 до 360 | ||
| Пределы допускаемой абсолютной погрешности определения угла установки корректирующей массы, ° | ±3 | ±6 | |
| 1) - Измеряемая неуравновешенная масса дисбаланса в граммах | |||
| Наименование характеристики | Значение | |
| Модификация | ALPHA 1010 | ALPHA 2010 ALPHA 2020 ALPHA 2040 ALPHA 4040 |
| Диаметр обода балансируемого колеса, мм | от 254 до 762 | |
| Ширина обода балансируемого колеса, мм | от 50,8 до 381,0 | |
| Г абаритные размеры (ДхШ*В), мм, не более | 770x330x660 | 1115x950x1700 |
| Максимальная масса балансируемого колеса, кг, не более | 60 | 70 |
| Масса, кг, не более | 50 | 96 |
| Требования по электропитанию: - напряжение питания переменного тока, В | /-)^sr\ + 10 % 220 -15 % | |
| - частота переменного тока, Гц | 50±1 | |
| Рабочий диапазон температур, °С | от +10 до +35 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||
| Модификация | GALAXY 1255 | GALAXY 1277 | GALAXY 1640 | GALAXY 1680, GALAXY 1680PL | GALAXY 1690 | OLIMP 2500 | OLIMP TRUCK |
| Диаметр обода балансируемого колеса, мм | от 203,2 до 762,0 | от 254,0 до 609,6 | |||||
| Ширина обода балансируемого колеса, мм | от 50,8 до 508,0 | от 50,8 до 406,4 | от 50,8 до 508,0 | от 38,1 до 508,0 | |||
| Г абаритные размеры (ДхШхВ), мм, не более | 1035x855x1270 | 1035x1009 x1270 | 1500x1200x1460 | 1590x795 x1330 | 1115x950x 1700 | 1160 x1550 x1680 | |
| Максимальная масса балансируемого колеса, кг, не более | 70 | 80 | 200 | 65 | 150 | ||
| Масса, кг, не более | 90 | 95 | 135 | 200 | 96 | 267 | |
| Требования по электропитанию: - напряжение питания переменного тока, В - частота переменного тока, Гц | +10 % 220 -15 % 50±1 | ||||||
| Рабочий диапазон температур, °С | от +10 до +35 | ||||||
наносится на корпус стендов в виде наклейки и на титульный лист руководства по эксплуатации методом печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стенд балансировочный, модификация в соответствии с заказом | - | 1 шт. |
| Комплект зажимных и установочных приспособлений и принадлежностей | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 шт. |
осуществляется по документу МП АПМ 55-17 «Стенды балансировочные серий ALPHA, GALAXY, OLIMP. Методика поверки», утверждённому ООО «Автопрогресс-М» «16» июня 2017 г.
Основные средства поверки:
- весы лабораторные электронные AJ-1200CE (рег. № 25752-07);
- линейка измерительная металлическая (рег. № 66266-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Werther International S.p.A.», Италия
