Приборы для измерений параметров света фар автотранспортных средств PH2066/D, PH2066/D/L1, PH2066/D/L2, PH2066/D/R, PH2084/D, PH2084/D/S/A, 69180-17

Назначение

Приборы для измерений параметров света фар автотранспортных средств PH2066/D, PH2066/D/L1, PH2066/D/L2, PH2066/D/R, PH2084/D, PH2084/D/S/A (далее - приборы) предназначены для:

-    измерение угла наклона светотеневой границы светового пучка фар ближнего света или противотуманных фар к плоскости рабочей площадки, на которой устанавливается автотранспортное средство (в соответствии с требованиями ГОСТ Р 51709 - 2001);

-    измерение силы света и проверки технического состояния фар автотранспортных средств, соответствующих требованиями: ГОСТ Р 41.1-99, ГОСТ Р 41.5-99, ГОСТ Р 41.8-99, ГОСТ Р 41.20-99, ГОСТ Р 41.31-99.

Описание

Действие приборов основано на фокусировке на подвижном экране со специальной разметкой светового пучка от фары автотранспортного средства с помощью оптической линзы. Экран располагается за линзой в ее фокальной плоскости.

Измерение угла наклона светотеневой границы пучка фар ближнего света или противотуманных фар к плоскости рабочей площадки, на которой устанавливается автомобиль, проводится с помощью подвижного экрана, совмещенного с оцифрованной шкалой, приводимого в движение кулачковым механизмом. Одновременно с помощью оптоэлектронного датчика измеряется сила света.

Приборы конструктивно состоят из:

1.    Оптической камеры, в которой размещены: линза, экран со шкалой угла наклона светотеневой границы светового пучка, привод изменения высоты экрана. В оптической камере в плоскости экрана расположен оптоэлектронный датчик силы света, жидкостный уровень для фиксации оптической оси камеры в вертикальной плоскости, переключатели режимов индикации силы света.

2.    Нижней платформы на колесах или металлических роликах.

3.    Вертикальной направляющей стойки с подвижным элементом крепления оптической камеры и фиксатором.

4.    Педали тормозного устройства для фиксации прибора в выбранной точке относительно автотранспортного средства.

5.    Ориентирующего устройства, состоящего из подвижного элемента крепления на вертикальной направляющей стойке приборов, с помощью которого на стойке размещается одно из трех визирующих приспособлений: щелевой окуляр, зеркало с реперной линией (зеркальный визир) или лазерный визир.

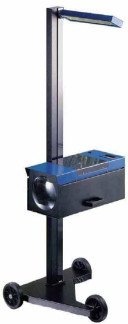

Общий вид приборов представлен на рисунках 1 и 2.

Рисунок 1 - Общий вид приборов PH2066/D, Рисунок 2 - Общий вид приборов PH2084/D, PH2066/D/L1, PH2066/D/L2, PH2066/D/R    PH2084/D/S/A

Основные конструктивные особенности приборов приведены в таблице 1.

Таблица 1

Пломбирование приборов для измерений параметров света фар автотранспортных средств PH2066/D, PH2066/D/L1, PH2066/D/L2, PH2066/D/R, PH2084/D, PH2084/D/S/A не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на корпус приборов методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП АПМ 36-17 «Приборы для измерений параметров света фар автотранспортных средств PH2066/D, PH2066/D/L1, PH2066/D/L2, PH2066/D/R, PH2084/D, PH2084/D/S/A. Методика поверки», утверждённому ООО «Автопрогресс-М» «18» июля 2017 г. Основные средства поверки:

-    теодолит 4Т30П (рег. № 5305-95);

-    люксметр «ТКА-Люкс/Эталон» (рег. № 38167-08);

-    рулетка измерительная металлическая Р10У3К (рег. № 46391-11);

-    секундомер СОПпр (рег. № 11519-11);

-    рабочий эталон единицы массы 4 разряда по ГОСТ 8.021-2015 номинальным значением 2 кг, класса M1 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 51709-2001 Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки

Техническая документация «Werther International S.p.A.», Италия Техническая документация «W.T. Engineering s.r.l.», Италия
