| Номер в госреестре | 69182-17 |
| Наименование СИ | Преобразователи измерительные - калибраторы |
| Обозначение типа СИ | ПТНЧ-М |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго"), г. Санкт-Петербур |
| Год регистрации | 2017 |
| Срок свидетельства | 16.11.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные - калибраторы ПТНЧ-М (далее - приборы) предназначены для измерения силы постоянного тока и преобразования силы постоянного тока в частоту следования импульсов; измерения напряжения постоянного тока и преобразования напряжения постоянного тока в частоту следования импульсов; измерения частоты следования импульсов и преобразования частоты следования импульсов в сигнал напряжения постоянного тока; измерения частоты следования импульсов и преобразования частоты следования импульсов в сигнал постоянного тока; воспроизведения напряжения постоянного тока; воспроизведения силы постоянного тока; воспроизведения частоты импульсного сигнала напряжения; деления частоты входного импульсного сигнала и определения погрешности средств измерений (СИ) с импульсным выходом путем сравнения частот следования импульсов на телеметрических выходах исследуемого (поверяемого, регулируемого) и эталонного СИ. Метрологические характеристики преобразователей измерительных - калибраторов ПТНЧ-М соответствуют требованиям:
- к эталону 2 разряда в соответствии с ГОСТ 8.027-2001;
- к эталону 1 разряда в соответствии с ГОСТ 8.022-1991.
Принцип работы Приборов основан на операциях аналого-цифрового преобразования сигналов постоянного тока, формирования выходных сигналов постоянного тока с помощью цифро-аналогового преобразования и формирования импульсного сигнала с заданной частотой или с частотой, пропорциональной входному сигналу.
На частотном выходе формируется последовательность прямоугольных импульсов амплитудой (4,5 ±0,5) В, скважностью от 2 до 3, с частотой следования Бпвьк, пропорциональной измеряемой величине и равной БНоМ при номинальном значении входного сигнала (иН, 1Н). Нулевому значению частоты FBX (импульсы на входе отсутствуют) соответствует нижний предел диапазона выходного сигнала, а частоте следования импульсов БНоМ - верхний предел диапазона выходного сигнала. Приборы обеспечивают деление на единицу или любое четное число в диапазоне от 2 до 8192 частоты подаваемого на вход "FBX" импульсного сигнала с частотой следования от 0,001 до 100000 Гц и длительностью импульса не менее 10 мкс. Частотные входы "FBX" и "F(p)BX" Приборов обеспечивают прием сигналов, представляющих собой последовательность импульсов напряжения положительной полярности с уровнем логического нуля не более 0,8 В и уровнем логической единицы в диапазоне от 3 до 15 В. Так же приборы модификации ПТНЧ-МЛ и ПТНЧ-МП обеспечивают прием сигналов с выходов типа "открытый коллектор". Выбор режима работы входов производиться при программировании Приборов.
Управление работой АЦП и ЦАП, формирование массивов оцифрованных выборок, формирование импульсного сигнала и вычисление результатов измерения производятся в соответствии с встроенной программой прибора (далее - ВПО). Сохранение данных и программ обеспечивается энергонезависимой памятью. Результаты измерений выводятся на дисплей Прибора и (или) на персональном компьютере (далее - ПК).
Управление Приборами осуществляется оператором либо с использованием клавиатуры и дисплея, расположенных на передней панели, либо от ПК по последовательному интерфейсу (Ethernet - в Приборах модификаций ПТНЧ-МС; Ethernet или Bluetooth - в Приборах модификаций ПТНЧ-МЛ; Ethernet, USB или Bluetooth - в Приборах модификаций ПТНЧ-МП).
Приборы могут быть использованы для комплектации метрологических лабораторий (в том числе передвижных) в составе установок для поверки СИ с импульсным выходом (например, счетчиков электрической энергии), измерительных преобразователей (ИП) электрических величин в унифицированный сигнал постоянного тока и напряжения постоянного тока по ГОСТ 26.011-80 и многофункциональных электроэнергетических приборов, имеющих каналы измерения сигналов постоянного тока и напряжения постоянного тока. При использовании совместно с эталонными СИ, имеющими импульсный выход, приборы обеспечивают определение погрешности СИ с импульсным выходом путем сравнения частоты выходного сигнала исследуемого СИ с частотой выходного сигнала эталонного СИ с учетом цены импульсов.
Приборы выпускаются в модификациях, отличающихся конструктивным исполнением, значениями погрешностей измерений и номенклатурой выполняемых функций.
Условное обозначение Приборов при их заказе и в документации другой продукции, в которой они могут быть применены состоит из наименования и условного обозначения модификации:
Преобразователи измерительные - калибраторы ПТНЧ-МХ-Х
1 2
1 - обозначение модификации по номенклатуре выполняемых функций (смотри таблицу
1) и конструктивному исполнению:
"С" - стационарное:
"П" - переносное исполнение (с питанием от аккумуляторной батареи, от сети переменного тока через адаптер питания или от блока питания USB);
"Л" - лабораторное исполнение (с питанием от сети переменного тока через адаптер питания);
2 - обозначение модификации по значениям основной приведенной погрешности измерения напряжения и силы постоянного тока:
"01" - с пределами основной приведенной погрешности, равными ±0,01 %;
"02" - с пределами основной приведенной погрешности, равными ±0,02 %;
"05" - с пределами основной приведенной погрешности, равными ±0,05 %.
Пример обозначения прибора:
ПТНЧ-МП-02 - преобразователь измерительный - калибратор ПТНЧ-М в переносном исполнении с пределами основной приведенной погрешности измерения напряжения и силы постоянного тока, равными ±0,02 %.
Таблица 1 - Номенклатура выполняемых функций для модификаций Приборов
| Выполняемая функция | Модификации ПТНЧ-МХ | |
| С | П или Л | |
| Измерение напряжения постоянного тока | + | + |
| Измерение силы постоянного тока | + | + |
| Измерительное преобразование напряжения постоянного тока в частоту следования импульсов | + | + |
| Измерительное преобразование силы постоянного тока в частоту следования импульсов | + | + |
| Измерительное преобразование частоты следования импульсов в сигнал напряжения постоянного тока | - | + |
| Измерительное преобразование частоты следования импульсов в сигнал силы постоянного тока | - | + |
| Измерение частоты следования импульсов | - | + |
| Воспроизведение напряжения постоянного тока | - | + |
| Воспроизведение силы постоянного тока | - | + |
| Выполняемая функция | Модификации ПТНЧ-МХ | |
| С | П или Л | |
| Воспроизведение частоты импульсного сигнала | - | + |
| Деление частоты входного импульсного сигнала | + | + |
| Определение погрешности средств измерений с импульсным выходом | + | + |
| Определение погрешности измерительных преобразователей мощности (ИПМ) в унифицированный сигнал постоянного напряжения или силы постоянного тока путем предварительного измерительного преобразования выходного сигнала ИПМ в частоту следования импульсов | + | |
| Примечание Знаком "+" отмечены функции, выполняемые Прибором | ||

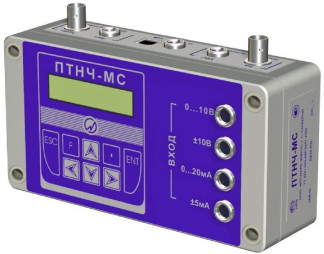

Общий вид приборов, место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 1 - 3. Пломбирование комплектов осуществляется в виде пломбы в гнезде крепежного винта крепления крышки прибора.
Рисунок 3 - Общий вид Приборов модификаций ПТНЧ-МП, место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Программное обеспечение является встроенным (далее ВПО) и записывается в энергонезависимую память на этапе производства и не может быть изменено через внешние порты. Доступ к ВПО невозможен без удаления пломбы поверителя и разборки корпуса прибора.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик приборов.
Уровень защиты программного обеспечения «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ВПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ВПО
| Идентификационные данные (признаки) | Значение | ||
| ПТНЧ-МС | ПТНЧ-МЛ | ПТНЧ-МП | |
| Идентификационное наименование ВПО | Соответствует модификации прибора | Соответствует модификации прибора | Соответствует модификации прибора |
| Номер версии (идентификационный номер ВПО) | не ниже 1.2 | не ниже 1.4 | не ниже 2.1 |
приведены в таблицах 3 - 6.
Таблица 3 - Пределы допускаемой основной приведенной погрешности измерения силы постоянного тока, напряжения постоянного тока и частоты следования импульсов для Приборов модификаций ПТНЧ-МС-Х, ПТНЧ-МП-Х и ПТНЧ-МЛ-Х
| 0 | ||
| 0 | ■ф | |
| * У | Место | |
| нанесения |
Измеряемые
Диапазоны
измерений
величины
2)
ПТНЧ-
МС-02;
ПТНЧ-
МП-02;
ПТНЧ-
МЛ-02
ПТНЧ-
МП-01;
ПТНЧ-
МЛ-01
Пределы допускаемой приведенной основной погрешности для модификаций, %
Примечание
ПТНЧ-
МС-05;
ПТНЧ-
МП-05;
ПТНЧ-
МЛ-05
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности
от -1.5иН до +1.5Ин
Ин, В: 5; 10
Uh, В: 0,21; 5; 10
от 0 до 1.5Uh
±0,05
±0,02
±0,01
Напряжение постоянного тока (Ubx), В
Сила постоянного тока (1ВХ), мА
Ih, мА: 5
от -1.51Н +1.5Ih
0,5
Ih, мА: 5; 20
от 0 до 1.51
Н
Частота следования импульсов на частотном входе1),3) (Fbx), Гц
от 0 до 22500
абсолютная, Гц ±(0,1+3 10-5Fbx)
| Преобразуе мые величины | Диапа зоны измере ний | Пределы допускаемой основной приведенной погрешности2 преобразования в частоту Гп.вык, %, для модификаций | Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности | Примечание | ||
| ПТНЧ- МС-05; ПТНЧ- МП-05; ПТНЧ- МЛ-05 | ПТНЧ- МП-02; ПТНЧ- МЛ-02 | ПТНЧ- МП-01; ПТНЧ- МЛ-01 | ||||
| Напряжение постоянного тока (Ubx), В | от 0 до ±1,5иН | ±(0,05+100/ Гном3) | ±(0,02+100 /Гном) | ±(0,01+100/ Гном) | 0,5 | Uh, В: 5; 10 Гп.вых = 0 Гц при иВХ = 0 В ГП.ВЫ1Х = Гном при иВХ = UH и при иВХ = -Uh |
| от -иН до 1,5иН | ±(0,05+200/ Гном) | ±(0,02+200 /Гном) | ±(0,01+200/ Гном) | Uh, В: 5; 10 Гп.вык = 0 Гц при Ubx = -UH ГП.ВЫ1Х = Гном при Ubx = Uh | ||
| от 0 до 1,5иН | ±(0,05+100/ Гном) | ±(0,02+100 /Рном) | ±(0,01+100/ Гном) | Uh, В: 0,21); 5; 10 ГП.ВЫ1Х = 0 Гц при UВХ = 0 В ГП.ВЫ1Х = Гном при UВХ = UH | ||
| Сила постоянного тока (1вх), мА | от 0 до ±1,51н | ±(0,05+100/ Гном) | ±(0,02+100 /Гном) | ±(0,01+100/ Гном) | Ih, мА: 5 Гп.вык = 0 Гц при 1ВХ = 0 А ГП.ВЫ1Х = Гном при 1вх = Ih и при 1вх = -Ih | |
| Н Н ' § ^ тд 1, о1 | ±(0,05+200/ Гном) | ±(0,02+200 ^ном) | ±(0,01+200/ Гном) | Ih, мА: 5 ГП.ВЫ1Х = 0 Гц при 1вх = -Ih ГП.ВЫ1Х = Гном при 1ВХ = 1Н | ||
| от 0 до 1,51н | ±(0,05+100/ Гном) | ±(0,02+100 /Гном) | ±(0,01+100/ Гном) | Ih, мА: 5; 20 Гп.вык = 0 Гц при 1ВХ = 0 А ГП.ВЫ1Х = Гном при 1вх = Ih | ||
| Примечание 1)Только для Приборов модификаций ПТНЧ-МП и ПТНЧ-МЛ; 2)Для двуполярных сигналов погрешность приведена к длине шкалы. 3) В Приборах модификаций ПТНЧ-МС значение ГНоМ равно 4000 Гц. В Приборах модификаций ПТНЧ-МП и ПТНЧ-МЛ значение ГНоМ задается при их программировании в диапазоне от 0,1 до 15000,0 Гц (рекомендуется не менее 4000 Гц). | ||||||
Воспроизводимые
величины
Пределы допускаемой основной абсолютной погрешности для модификаций
ПТНЧ-
МП-05;
ПТНЧ-
МЛ-05
ПТНЧ-
МП-02;
ПТНЧ-
МЛ-02
Диапазоны воспроизведения
Сопротивление нагрузки, Ом
ПТНЧ-
МП-01;
ПТНЧ-
МЛ-01
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности
Напряжение постоянного тока (Цвых), В
от -10,5 до +10,5
Не менее 2000
±5,210
±2,110
±1,010
0,5
Не более 500
Сила
постоянного тока (Твых), мА
от -24 до +24
±0,012
±0,0047
±0,0024
±3 • 10Z5TF-
Частота следования импульсов при воспроизведении частоты (Рк.вых), Гц
от 0 до 22500
Не менее 5000
К.ВЫХ
Примечание
Частотный выход Приборов 'ТВЫХ" обеспечивает формирование последовательности прямоугольных импульсов напряжения положительной полярности с уровнем логического нуля не более 0,4 В, уровнем логической единицы в диапазоне от 4 до 5,5 В и скважностью от 2 до 3 при сопротивлении нагрузки не менее 5 кОм._
в
Пределы допускаемой основной абсолютной погрешности для модификаций
ПТНЧ-
МП-05;
ПТНЧ-
МЛ-05
ПТНЧ-
МП-02;
ПТНЧ-
МЛ-02
■-г
±5,010
±2,010
Напряжение постоянного тока (Ивык), В
Выходные
сигналы
Диапазоны
выходных
сигналов
от -10 до 10
от 0 до 10
от -5 до 5
от 0 до 5
Сопротивление нагрузки, Ом
Не менее 2000
Не менее 1000
Не менее 1000
Не менее 2000
ПТНЧ-
МП-01;
ПТНЧ-
МЛ-01
±1,010
■-т
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности
0,5
Не менее 1000
от 0 до 0,2
±2 • 10-
Не более 500
от 0 до 20
±0,01
±0,004 ±0,002
Не более 500
от 4 до 20
Не более 2000
от 0 до 5
±0,0025
±0,001
±0,0005
Не более 2000
от -5 до 5
Сила
постоянного тока (1вых), мА
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| ПТНЧ-МС-Х; ПТНЧ-МЛ-Х | ПТНЧ-МП-Х | ||
| Потребляемая мощность, В-А, не более | 10 | 20 | |
| Габаритные размеры средства измерений, мм, не более - высота | 185 | 230 | |
| - ширина | 110 | 160 | |
| - глубина | 60 | 90 | |
| Масса, кг, не более | 1,0 | 2,0 | |
| Параметры электрического питания: - напряжение переменного тока, В | от 90 до 264 | ||
| - частота переменного тока, Гц | от 42 до 75 | ||
| Нормальные условия эксплуатации: - температура окружающей среды, °С | от +15 до +25 | ||
| - относительная влажность, % | от 30 до 80 | ||
| - атмосферное давление, кПа | от 84 до 106 | ||
| Условия эксплуатации: - температура окружающей среды, °С | от +10 до +35 | ||
| - относительная влажность при +25 °С, %, не более - атмосферное давление, кПа | 90 от 70,0 до 106,7 | ||
| Наименование характеристики | Значение |
| Входное сопротивление: | |
| - входа измерения тока, Ом, не более | 200 |
| - входа измерения напряжения, кОм, не менее | 5 |
| - входа измерения частоты, кОм, не менее | 5 |
| Степень защиты корпуса | IP 40 |
| Время установления рабочего режима, мин, не более | 15 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 80000 |
наносится на титульные листы эксплуатационной документации типографским способом и методом шелкографии на корпус Прибора.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователи измерительные -калибраторы ПТНЧ-М | МС2.725.101 МС2.725.101-01 МС2.725.101-02 | 1 шт* |
| Комплект принадлежностей | 1 комплект* | |
| Руководство по эксплуатации | МС2.725.101 РЭ | 1 экз. |
| Методика поверки | МС2.725.101 МП | 1 экз. |
| Примечание *В соответствии с договором поставки | ||
осуществляется по документу МС2.725.101 МП «Преобразователи измерительные - калибраторы ПТНЧ-М. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 июня 2017 г.
Основные средства поверки: вольтметр-калибратор постоянного напряжения В2-43 с блоком ПНТ-04 (регистрационный номер в Федеральном информационном фонде № 30362-10); мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 25900-03); генератор сигналов низкочастотный прецизионный Г3-122 (регистрационный номер в Федеральном информационном фонде № 10237-85); частотомер электронно-счетный Ч3-63/1 (регистрационный номер в Федеральном информационном фонде
№ 9084-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и в виде пломбы в гнезде крепежного винта крепления крышки Прибора в соответствии с рисунками 1 - 3.
приведены в эксплуатационном документе.
Нормативные и технически документы, устанавливающие требования к преобразователям измерительным - калибраторам ПТНЧ-М
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-1991 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30А ТУ 4221-029-49976497-2016 Преобразователи измерительные - калибраторы ПТНЧ-М. Технические условия
