| Номер в госреестре | 69186-17 |
| Наименование СИ | Датчики силы |
| Обозначение типа СИ | НТ 049 |
| Изготовитель | АО "НИИ физических измерений" (НИИФИ), г.Пенза |
| Год регистрации | 2017 |
| Срок свидетельства | 16.11.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силы НТ 049 (далее - датчики) предназначены для измерения сжимающих усилий и преобразования их в электрический сигнал.
Основным узлом датчика является чувствительный элемент (ЧЭ), состоящий из элемента упругого, выполненного в виде полого цилиндра, на рабочей поверхности которого крепятся тензорезисторы. От механических повреждений ЧЭ защищен кожухом. Передача усилия сжатия на датчик осуществляется через силовводящий узел, конструктивно выполненный в виде подушки и переходника. Для крепления на объекте датчик имеет в основании выступ с наружной резьбой МЗО-Bg.
Тензорезисторы смонтированы в две независимые мостовые схемы Уитстона. Для подачи питания и съема выходного сигнала каждая мостовая схема имеет разъем 2РМТ14Б4Ш1В1В ГЕО.364.126 ТУ, которые крепятся к основанию датчика с помощью винтов. Датчик имеет элементы балансировки мостовых схем, резисторы температурной компенсации нуля и чувствительности.
При приложении к датчику усилия сжатия происходит деформация рабочей части упругого элемента. Деформация воспринимается тензорезисторами мостовых схем, в результате чего изменяется их электрическое сопротивление, что приводит к изменению выходного сигнала. По величине выходного сигнала определяется величина прикладываемого усилия к датчику.
Питание мостовых схем датчика осуществляется напряжением (5±0,5) В постоянного
тока.

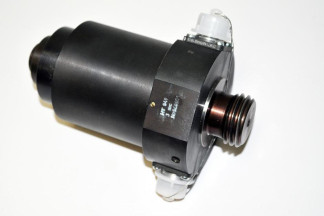

Общий вид датчика НТ 049 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.
| Диапазоны измерений силы варианта исполнения датчика, кН (тс) - НТ 049 - НТ 049-01 - НТ 049-02 | от 0 до 29,4 (от 0 до 3); от 0 до 7,84 (от 0 до 0,8); от 0 до 14,7 (от 0 до 1,5) |
| Электрическое сопротивление изоляции в нормальных климатических условиях*, МОм, не менее | 100 |
| Входное сопротивление мостовых схем, Ом | от 719 до 761 |
| Выходное сопротивление мостовых схем, Ом | от 679 до 721 |
| Начальный коэффициент передачи (НКП), мВ/В | от -0,125 до +0,125 |
| Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В | от 1,25 до 1,75 |
| Категория точности по ГОСТ 28836-90 | 0,25 |
| Температура окружающей среды, °С | от -40 до +40 |
| Г абаритные и установочные размеры, мм, не более | 138max*102max, М30 - 8g |
| Масса, кг, не более | 2,5 |
| Напряжение питания постоянного тока, В | 5±0,5 |
* Нормальные климатические условия, характеризуются:
о
- температурой воздуха от +15 до +35 С;
- относительной влажностью воздуха от 45 до 75 %;
- атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт.ст.).
о
Примечание - При температуре воздуха выше 30 С, относительная влажность не должна превышать 70 %.
наносится на титульных листах эксплуатационной документации.
В комплект поставки входят:
датчик силы НТ 049;
формуляр СДАИ.404179.035ФО;
руководство по эксплуатации СДАИ.404179.035РЭ;
методика поверки СДАИ.404179.035МП.
осуществляется по документу СДАИ.404179.035МП, утвержденному ЦИ СИ АО "НИИФИ" 15.07.2017 г.
Основные средства поверки: тераомметр Е6-13А (погрешность измеряемых сопротивлений от 10 Ом до 10 ТОм, погрешность измерений не более ±2,5 %), омметр цифровой Щ 34 (диапазон измеряемых сопротивлений от 1 мОм до 1 ГОм, класс точности 0,02/0,005-0,5/0,1), источник питания постоянного тока Б5-45 (диапазон задаваемых напряжений от 0,1 до 49,9 В; погрешность ±(0,5 %иуст + 0,1 %итах)В), прибор
комбинированный цифровой Щ 300 (диапазон измерений от 0,01 Ом до 1 ГОм, класс точности (0,1/0,02 - 1,5/0,5), динамометр образцовый ДО2-5 (диапазон задаваемых усилий от 0 до 49 кН (5 тс), погрешность ± 0,2 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
| Зарегистрировано поверок | 7 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
