| Номер в госреестре | 69191-17 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВСП-7000 |
| Изготовитель | ОАО "Курганхиммаш", г.Курган |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуар стальной вертикальный цилиндрический РВСП-7000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов.
РВСП-7000 представляет собой закрытый вертикальный цилиндрический сосуд со стационарной крышей и алюминиевым понтоном.
РВСП-7000 оснащен световыми и замерными люками, люк-лазами, приемораздаточными устройствами, приборами контроля и сигнализации.
На рисунке 1 представлен общий вид РВСП-7000.

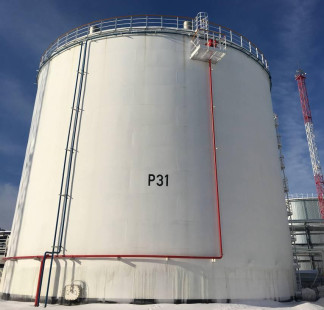

Рисунок 1 - Общий вид РВСП-7000 заводской номер Р-31
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальная вместимость, м3 | 7000 |
| Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, %, не более | ±0,1 |
| Наименование характеристики | Значение характеристики | |
| Габаритные размеры резервуаров, мм: | ||
| диаметр | 22800 | |
| высота стенки | 17890 | |
Знак утверждения типананосится на информационную табличку резервуара типографс Комплектность средства измерений | ким способом. | |
| Таблица 2 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Резервуары стальные вертикальные цилиндрические | РВСП-7000 | 1 экз. |
| Паспорт вертикального стального цилиндрического резервуара | 1 экз. | |
| Г радуировочная таблица | 1 экз. | |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
— Рулетка измерительная металлическая ЕХ20/5, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 22003-07
— Рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;
— Нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;
— Рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12
— Штангенциркуль 11111-1, регистрационный номер 260-05;
— Толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10;
— Каретка измерительная ГОСТ 8.570-2000.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на месте подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСП-7000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика
поверки
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
