| Номер в госреестре | 69192-17 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВСП-11000 |
| Изготовитель | ОАО "Курганхиммаш", г.Курган |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуар стальной вертикальный цилиндрический РВСП-11000 (далее - РВСП-11000) предназначен для измерения объема нефти и нефтепродуктов.
РВСП-11000 представляет собой закрытый вертикальный цилиндрический сосуд со стационарной крышей и алюминиевым понтоном.
РВСП-11000 оснащен световыми и замерными люками, люк-лазами, приемораздаточными устройствами, приборами контроля и сигнализации.

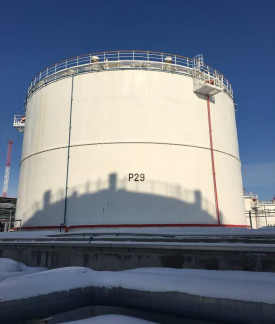

На рисунке 1 представлен общий вид РВСП-11000.
Рисунок 1 - Общий вид РВСП-11000 заводские номера Р-29
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальная вместимость, м3 | 11000 |
| Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, %, не более | ±0,1 |
| Габаритные размеры резервуаров, мм: диаметр высота стенки | 28500 17880 |
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВСП-11000 | 1 шт.. |
| Паспорт вертикального стального цилиндрического резервуара | 1 экз. | |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
— Рулетка измерительная металлическая ЕХ20/5, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 22003-07
— Рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;
— Нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;
— Рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12;
— Штангенциркуль 11111-1, регистрационный номер 260-05;
— Толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10;
— Каретка измерительная ГОСТ 8.570-2000.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на месте подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСП-11000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика
поверки
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
