| Номер в госреестре | 69199-17 |
| Наименование СИ | Манометры промышленные |
| Обозначение типа СИ | MS-63, MS-100, MS-160 |
| Изготовитель | "APLISENS S.A.", Польша |
| Год регистрации | 2017 |
| Срок свидетельства | 16.11.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры промышленные MS-63, MS-100, MS-160 предназначены для измерений избыточного и вакуумметрического давлений неагрессивных и некристаллизирующихся жидкостей, газов, паров.
Принцип действия манометров промышленных MS-63, MS-100, MS-160 основан на уравновешивании измеряемого давления силой манометрической пружины. Конструктивно манометры промышленные MS-63, MS-100, MS-160 представляют собой стрелочные приборы с одновитковыми трубчатыми пружинами, которые открытым концом приварены к штуцеру. Под воздействием измеряемого давления чувствительный элемент деформируется и через передаточный механизм приводит стрелку манометра во вращательное движение относительно шкалы.
Отличие манометров промышленных MS-63, MS-100, MS-160 заключается в диаметре корпуса 63, 100 и 160 мм соответственно. Возможно изготовление шкал с различными единицами измерений.
Манометры промышленные MS-63, MS-100, MS-160 с жидкостным наполнением (глицерин) предназначены для измерения избыточного, вакуумметрического давления с повышенной пульсацией неагрессивных некристаллизующихся жидкостей, газов, паров. В комплекте со специальными мембранными разделителями манометры могут использоваться для измерения давлений высокотемпературных, химически агрессивных, вязких, застывающих, пищевых сред. Возможно радиальное или осевое расположение штуцера.

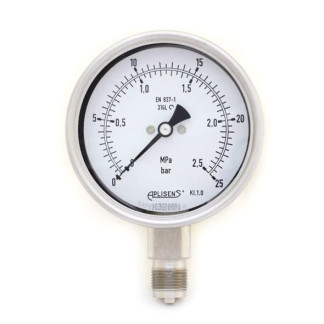

Внешний вид манометров промышленных MS-63, MS-100, MS-160 показан на рисунке 1.
Рисунок 1 - Внешний вид средства измерений Пломбирование манометров промышленных MS-63, MS-100, MS-160 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений давления, МПа | (0-0,1); (0-0,16); (0-0,25); (0-0,4); (0-0,6); (0-1,0); (0-1,6); (0-2,5); (0-4); (0-6); (0-10); (0-16); (0-25); (0-40); (-0,1 - 0); (-0,1 - 0,06); (-0,1 - 0,15); (-0,1 - 0,5); (-0,1 - 1,5) |
| Класс точности | 1,0; 1,6; 2,5 |
| Пределы допускаемой приведенной погрешности, % от диапазона измерений | ±1,0; ±1,6; ±2,5 |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха от +18 до +22 °С в диапазоне рабочих температур, %/10°С | ±0,4 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | от 0,3 до 0,95 |
| Габаритные размеры, мм, не более MS-63 | 063х32х66,5 |
| MS-100 | 0100х46х110 |
| MS-160 | 0160х46х170 |
| Степень защиты по ГОСТ 14254-2015 - для манометров без заполнения | IP54 |
| - для манометров с заполнением | IP65 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -60 до +65 |
наносится на титульном листе паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр промышленный | MS-63, MS-100, MS-160 | 1 шт. |
| Паспорт, Руководство по эксплуатации | 56607470.003.РЭ | 1 экз. |
осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометры грузопоршневые МП, ВПИ 0,6; 6; 60 МПа, КТ 0,05 (регистрационный номер в Федеральном информационном фонде 52189-12);
- мановакуумметры грузопоршневые МВП-2,5, диапазон измерений от минус 0,0,95 до 0,25 МПа, КТ 0,05 (регистрационный номер в Федеральном информационном фонде 01652-99);
- манометры и вакуумметры деформационные образцовые с условными шкалами типа МО, ВО, ВПИ от минус 0,1 до 40 МПа, КТ 0,15; 0,25 (регистрационный номер в Федеральном информационном фонде 43816-10);
- манометры и вакуумметры деформационные образцовые с условными шкалами класса точности 0,4 типа МО, ВО, ВПИ от минус 0,1 до 40 МПа (регистрационный номер в Федеральном информационном фонде 20680-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на средство измерений или в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация изготовителя APLISENS S.A.
