| Номер в госреестре | 69200-17 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-700, РВСП-700, РВС-1000, РВСП-1000 |
| Изготовитель | АО "Газпромнефть-Терминал", г.Новосибирск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-700, РВСП-700, РВС-1000, РВСП-1000 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуары вертикальные стальные цилиндрические РВС-700, РВСП-700, РВС-1000, РВСП-1000 представляют собой стальные сосуды цилиндрической формы с днищем и со стационарной крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары подразделяются на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-700 (№№ 19, 20), РВСП-700 (№ 1), РВС-1000 (№№ 3, 4, 23), РВСП-1000 (№№ 6, 17) расположены на Серовской нефтебазе АО «Газпромнефть-Терминал», Свердловская обл., г. Серов, ул. Орджоникидзе, 1-А.

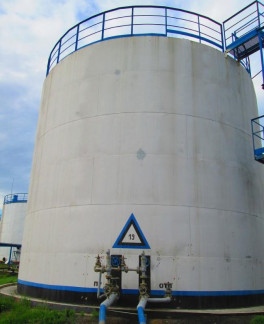

Общий вид резервуаров вертикальных стальных цилиндрических РВС-700, РВСП-700, РВС-1000, РВСП-1000 представлен на рисунках 1, 2, 3, 4.
отсутствует.
Т а б л и ц а 1
| Наименование характеристики | Значение | |
| РВС-700 РВСП-700 | РВС-1000 РВСП-1000 | |
| Номинальная вместимость, м3 | 700 | 1000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 | |
| Средний срок службы, лет, не менее | 20 | |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 | |
наносится на титульный лист паспорта типографским способом.
Т а б л и ц а 2
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС (РВСП) | 8 шт. |
| Паспорт | 8 экз. |
| Г радуировочная таблица | 8 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р30У2К (регистрационный номер 51171-12);
- рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98, Р20Н2Г (регистрационный номер 55464-13);
- линейка измерительная металлическая (регистрационный номер 20048-05), диапазон измерений от 0 до 500 мм;
- толщиномер ультразвуковой 37DL PLUS (регистрационный номер 29754-05), диапазон измерений от 3,0 до 50,0 мм;
- нивелир технический 3Н-5Л (регистрационный номер 13534-93), СКП измерения превышений 5 мм;
- штангенциркуль ТТТЦ-ТТ (регистрационный номер 25387-03), диапазон измерений от 0 до 250 мм;
- динамометр пружинный ДПУ 0,02-2 (регистрационный номер 1808-99), диапазон измерений от 2 до 20 кгс.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпром нефть». Регистрационный номер ФР.1.29.2015.21897.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Техническая документация АО «Газпромнефть-Терминал»
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
