| Номер в госреестре | 69203-17 |
| Наименование СИ | Спидометры электронные |
| Обозначение типа СИ | ПА8160 |
| Изготовитель | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), Беларусь, г.Витебск |
| Год регистрации | 2017 |
| Срок свидетельства | 29.03.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Спидометры электронные ПА8160 (далее по тексту - спидометры) предназначены для измерений скорости и пройденного пути транспортного средства (далее по тексту - ТС).
Принцип действия спидометра основан на преобразования частоты вращения приводного вала датчика спидометра (или приводной шестерни) в показания скорости и количества оборотов вала датчика в показания пройденного пути автомобиля.
Спидометр конструктивно состоит из корпуса и крышки. В корпусе спидометра размещён измерительный механизм. Спидометр оснащён дисплеем с возможностью переключения пользователем отображения суточного и суммарного пробега, максимального значения установленной скорости и учёта суммарного времени работы двигателя. На лицевой панели прибора расположена кнопка, предназначенная для сброса показаний суточного счётчика.
Спидометр устанавливается на ТС и питается от его бортовой сети. Подключение спидометра обеспечивается штыревыми контактами, расположенными на корпусе. Измеренная скорость движения ТС определяется по шкале измерительного механизма, а пройденный путь определяется по показанию отсчётных устройств итогового и суточного пробега.
Спидометр имеет восемь модификаций: ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4, ПА8160-5, ПА8160-6, ПА8160-7 и ПА8160-7-1, различия которых приведены в таблице 1.
аблица 1 - Модификации спидометра и контролируемые параметры
| Наименование контролируемого параметра | Модификации спидометра | |||||||
| ПА8160-1 | ПА8160-2 | ПА8160-3 | ПА8160-4 | ПА8160-5 | ПА8160-6 | ПА8160-7 | ПА8160- 7-1 | |
| Индикация включения дальнего света | нет | есть | нет | есть | есть | есть | есть | есть |
| Индикация превышения установленного предела скорости | нет | нет | нет | нет | есть | есть | есть | есть |
| Возможность изменения программируемого коэффициента | нет | нет | нет | нет | нет | есть | есть | нет |
| Выход импульсов скорости | нет | нет | нет | нет | нет | есть | нет | нет |
| Учёт суммарного времени работы двигателя | нет | нет | нет | нет | нет | нет | есть | есть |
| Количество импульсов на 1 км пройденного пути | 3744 | 3744 | 6000 | 6000 | 3744 | от 1024 до 25000 | от 1024 до 25000 | 6990 |
Шкала спидометра имеет освещение и выполнена по форме круговой с углом разворота менее 220° (для модификаций ПА8160-1, ПА8160-2, ПА8160-3 ПА8160-4, ПА8160-7 и ПА8160-7-1) и 216° (для модификаций ПА8160-5 и ПА8160-6).
Спидометр предназначен для работы с датчиками импульсов 343.3843 ТУ 4228-00100225331-95, ПД8089-1 ТУ РБ 300125187.207-2004, ПД8093 ТУ BY 300125187.211-2006 или им аналогичными.
Спидометр оснащён выходом для питания датчика напряжением (8±1) В.

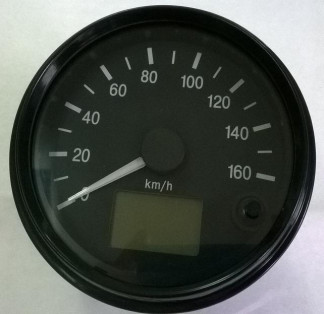

Общий вид спидометров представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
При работе спидометров используется встроенное программное обеспечение (далее - ПО). ПО устанавливается в энергонезависимой памяти приборов при изготовлении и в процессе эксплуатации не может быть изменено.
ПО реализует функциональность спидометра и предназначено для сбора, обработки и отображения результатов измерений.
Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077- 2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные ПО | Значение | |||||
| ПА8160-1, ПА8160-2 | ПА8160-3 ПА8160-4 | ПА8160-5 | ПА8160-6 | ПА8160-7 | ПА8160- 7-01 | |
| Идентификационные наименование ПО | PA8160 12 02 DD1 2B7FF749 | PA8160 34 02 DD1 2 F54BA31 | PA8160 5 02 DD1 SONCEB OZ 843ADA5 8 | PA8160 6 0 2 DD1 SON CEBOZ AC5 972B5 | PA8160 7 R200 D206 D0F1 | PA8160 7 01 6405 R407 66B 7F116 |
| Номер версии (не ниже) | 2 | 1 | ||||
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 2B7FF749 | F54BA31 | 843ADA58 | AC5972B5 | D206D0F1 | 66B7F11 6 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | |||||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний скорости, км/ч - для ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4, ПА8160-7 и ПА8160-7-1 - для ПА8160-5 и ПА8160-6 | от 0 до 160 от 0 до 120 |
| Диапазон измерений скорости, км/ч - для ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4, ПА8160-7 и ПА8160-7-1 - для ПА8160-5 и ПА8160-6 | от 20 до 160 от 20 до 120 |
| Предел допускаемой основной абсолютной погрешности измерений скорости, км/ч | Таблица 4 |
| Ёмкость отсчётного устройства общего пробега, км | 999999 |
| Ёмкость отсчётного устройства суточного пробега, км | 999,9 |
| Пределы допускаемой основной относительной погрешности отсчётных устройств от измеряемого значения пройденного пути, % | ±1 |
| Продолжение таблицы 3 | |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной абсолютной погрешности измерений скорости от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С - для ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4, ПА8160-7 и ПА8160-7-1 - для ПА8160-5 и ПА8160-6 | Таблица 5 Таблица 6 |
| Пределы допускаемой дополнительной относительной погрешности отсчётных устройств от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С, % | ±0,5 |
| Ёмкость итогового счётчика учёта суммарного времени работы двигателя, ч - для ПА8160-7 и ПА8160-7-1 | 999999,59 |
| Нормальные условия измерений - температура окружающей среды, °С - относительная влажность воздуха, % | 20±5 от 45 до 80 |
| Вариация показаний спидометра на отметке не должна превышать абсолютное значение основной погрешности | |
аблица 4 - Предел допускаемой основной абсолютной погрешности измерений скорости
| Числовая отметка шкалы, км/ч | Предел допускаемой основной абсолютной погрешности измерений скорости, км/ч | |
| ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4, ПА8160-7 и ПА8160-7-1 | ПА8160-5 и ПА8160-6 | |
| 40 | +4 | +4 |
| 60 | +4 | +4 |
| 100 | - | +6 |
| 120 | +7 | - |
| 160 | +9 | - |
Таблица 5 - Пределы допускаемой дополнительной абсолютной погрешности измерений скорости от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С для ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4, ПА8160-7 и ПА8160-7-1
| Диапазон температур, °С | Пределы дополнительной погрешности от верхнего предела диапазона показаний, %, (160 км/ч) | Пределы дополнительной погрешности, км/ч |
| от -25 до +60 | ±2 | ±3,2 |
| от -40 до - 25 | ±5 | ±8 |
Таблица 6 - Пределы допускаемой дополнительной абсолютной погрешности измерений скорости от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С для ПА8160-5 и ПА8160-6
| Диапазон температур, °С | Пределы дополнительной погрешности от верхнего предела диапазона показаний, % (120 км/ч) | Пределы дополнительной погрешности, км/ч |
| от -25 до +60 | ±2 | ±2,4 |
| от -40 до - 25 | ±5 | ±6 |
| Наименование характеристики | Значение |
| Параметры электрического питания: напряжение постоянного тока, В - для ПА8160-1, ПА8160-2, ПА8160-3 и ПА8160-4 - для ПА8160-5 и ПА8160-6 напряжение постоянного или переменного тока, В -для ПА8160-7 и ПА8160-7-1 | 12 24 12 |
| Амплитуда входного сигнала для спидометра, В - для ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4, ПА8160-7 и ПА8160-7-1 - для ПА8160-5 и ПА8160-6 | от 4 до 8 от 6 до 12 |
| Потребляемая мощность по цепи питания, В А, не более | 5 |
| Масса, кг, не более | 0,25 |
| Г абаритные размеры, мм, не более - диаметр - длина | 110 77 |
| Климатическое исполнение | У2Т2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 35 °С, %, не более | от -40 до +60 100 |
| Значение гамма-процентной наработки до отказа при у=90 %, км | 800000 |
наносится на прибор методом штемпелевания (наклейки) и на титульный лист паспорта типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спидометр электронный ПА8160 | - | 1 шт. |
| Датчик импульсов типа ПД8093 или ПД8089-11) | 1 шт. | |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации2-* | 1 экз. | |
| Методика поверки | МРБ МП 2248-2012 | 1 экз. |
| Примечание: 1) - допускается поставка спидометра, по требованию потребителя без датчика 2) - только для модификаций ПА8160-6, ПА8160-7, ПА8160-7-1 | ||
осуществляется по документу МРБ МП 2248-2012 «Спидометры электронные ПА8160. Методика поверки», утверждённому РУП «Витебский ЦСМ» 20 июня 2012 г.
Основные средства поверки:
- источник питания постоянного тока Б5-47 (регистрационный № 5967-77);
- генератор сигналов низкочастотный Г6-26 (регистрационный № 4473-74);
- генератор сигналов низкочастотный Г3-109 (регистрационный № 5459-76);
- частотомер РЧ3-07-0002 (регистрационный № 9321-91);
- осциллограф С1-83 (регистрационный № 6979-86);
- прибор комбинированный цифровой Щ300 (регистрационный № 7011-79);
- секундомер механический СОСпр (регистрационный № 11519-06);
- установка для поверки спидометров КИ - 12652 (регистрационный № 32025-06). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку прибора и в паспорт прибора типографским способом.
приведены в эксплуатационном документе.
ТУ BY 300125187.305-2012 Спидометры электронные ПА8160. Технические условия ГОСТ Р 52230-2004 Электрооборудование автотракторное. Общие технические условия ГОСТ 12936-82 Спидометры автомобильные с электроприводом. Общие технические условия
ГОСТ 25651-2015 Приборы автомобилей контрольно-измерительные. Технические требования и методы испытаний
ТР ТС 018/2011 О безопасности колёсных транспортных средств
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
