Осциллографы цифровые запоминающие серий GDS-71000A, GDS-73000 (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Осциллографы цифровые запоминающие серий GDS-71000A, GDS-73000 (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Номер в госреестре | 69232-17 |
Наименование СИ | Осциллографы цифровые запоминающие |
Обозначение типа СИ | GDS-71000A, GDS-73000 |
Изготовитель | "Good Will Instrument Co., Ltd.", Тайвань |
Год регистрации | 2017 |
Срок свидетельства | 14.11.2027 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Осциллографы цифровые запоминающие серий GDS-71000A, GDS-73000 (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье), документирование результатов измерений, вывод данных на печать.
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖКИ.
Осциллографы изготавливаются в виде следующих модификаций:
- серия GDS-71000A: GDS-71062A, GDS-71102A, GDS-71152A;
- серия GDS-73000: GDS-73152, GDS-73154, GDS-73252, GDS-73254, GDS-73352, GDS-73354, GDS-73502A, GDS-73504A.
Модификации осциллографов отличаются полосой пропускания, количеством измерительных каналов.
Для предотвращения от несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов крепления корпуса.

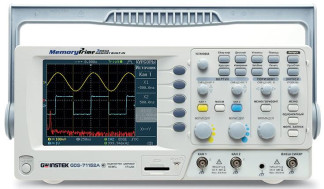

Внешний вид осциллографов представлен на рисунках 1 и 2. На рисунке 3 приведена схема пломбировки от несанкционированного доступа. Пломбировка наносится на один из крепежных винтов на задней панели осциллографов.
Программное обеспечение (ПО) осциллографов записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Лист № 2 Всего листов 6
Таблица 1 - Характеристики программного обеспечения_
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
отсутствует |
Номер версии (идентификационный номер ПО) |
Не ниже 1.01 |
Цифровой идентификатор ПО |
нет данных |
Примечание - номер версии ПО определяется по первым трем цифрам |
Метрологические и технические характеристики осциллографов представлены в таблицах 2 - 3.
Таблица 2 - Метрологические и технические характеристики осциллографов серии GDS-71000A
Наименование характеристики |
Значение характеристики |
||
GDS-71062A |
GDS-71102A |
GDS-71152A |
|
1 |
2 |
3 |
4 |
Полоса пропускания по уровню -3 дБ, МГц |
от 0 до 60 |
от 0 до 100 |
от 0 до 150 |
Время нарастания переходной характеристики, нс, не более |
5,8 |
3,5 |
2,3 |
Количество каналов |
2 |
2 |
2 |
Диапазон установки коэффициентов отклонения, мВ/дел |
от 2 до 10000 |
||
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения 0 В, мВ |
±(0,03 • |Иизм|+0,1 дел Ко+1), где Игом - измеренное значение напряжения постоянного тока, мВ, Ко - значение коэффициента отклонения, мВ/дел |
Лист № 4 Всего листов 6
Продолжение таблицы 2_
1 |
2 3 4 |
Диапазон установки коэффициентов развертки, с/дел |
от 1 10-9 до 50 |
Пределы допускаемой относительной погрешности частоты опорного генератора, % |
±0,01 |
Максимальная частота дискретизации (для однократного сигнала), МГц - при включенном одном канале - при включенных двух каналах |
1000 500 |
Входное сопротивление, Ом |
1 106±2104/ 15 пФ |
Напряжение сети питания, В |
от 100 до 240 |
Частота сети питания, Гц |
от 47 до 63 |
Г абаритные размеры, мм |
310x142x140 |
Масса, кг |
2,5 |
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при 40 °С, %, не более |
от +0 до +50 80 |
Таблица 3 - Метрологические и технические характеристики осциллографов серии GDS-73000
Наименование характеристики |
Значение характеристики |
|||||||
GDS- 73152 |
GDS- 73154 |
GDS- 73252 |
GDS- 73254 |
GDS- 73352 |
GDS- 73354 |
GDS- 73502А |
GDS- 73504А |
|
1 |
2 |
|||||||
Полоса пропускания (по уровню минус 3 дБ), МГц |
от 0 до 150 |
от 0 до 250 |
от 0 до 350 |
от 0 до 500 |
||||
Время нарастания переходной характеристики, нс, не более |
2,3 |
1,4 |
1 |
0,7 |
||||
Количество каналов |
2 |
4 |
2 |
4 |
2 |
4 |
2 |
4 |
Диапазон установки коэффициентов отклонения, мВ/дел |
от 2 до 5000 при входном сопротивлении 1 МОм, от 2 до 1000 при входном сопротивлении 50, 75 Ом |
|||||||
Пределы допускаемой абсолютно погрешности измерения напряжения постоянного тока при уровне постоянного смещения 0 В, мВ |
±(0,03 • |Иизм|+0,1 дел Ко+1), где Иизм - измеренное значение напряжения постоянного тока, мВ, Ко - значение коэффициента отклонения, мВ/дел |
|||||||
Диапазон установки коэффициентов развертки, с/дел |
от 1 10-9 до 100 |
|||||||
Пределы допускаемой относительной погрешности частоты опорного генератора, % |
±0,002 |
|||||||
Максимальная частота дискретизации (для однократного сигнала), ГГц - при включенном одном канале -при включенных двух каналах - при включенных трех или четырех каналах |
,2 ' В 5 |
,2 |
,2 ' К 5 |
5 2,5 1,25 |
5 2,5 |
5 2,5 1,25 |
4 2 |
4 2 2 |
Лист № 5 Всего листов 6
Продолжение таблицы 3_
1 |
2 |
Входное сопротивление, Ом |
50, 75, 1 106±2104/ 15 пФ |
Напряжение сети питания, В |
от 100 до 240 |
Частота сети питания, Гц |
от 48 до 63 |
Г абаритные размеры, мм |
400x200x130 |
Масса, кг |
4 |
Рабочие условия применения: - температура окружающего воздуха, °С |
от +0 до +50 |
- относительная влажность воздуха при +40 °С, %, не более |
80 |
наносится на переднюю панель осциллографов цифровых запоминающих серий GDS-71000A, GDS-73000 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность осциллографов цифровых запоминающих серий GDS-71000A, GDS-73000 приведена в таблице 4.
Таблица 4 - Комплектность осциллографов
Наименование и обозначение |
Количество, шт. |
Осциллограф цифровой запоминающий |
1 |
Сетевой кабель |
1 |
Руководство по эксплуатации |
1 |
Пробник-делитель |
по числу каналов |
Методика поверки ПР-14-2017МП |
1 |
осуществляется по документу ПР-14-2017МП «ГСИ. Осциллографы цифровые запоминающие серий GDS-71000A, GDS-73000. Методика поверки», утвержденному АО «ПриСТ» 18 сентября 2017 г.
Основное средство поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05, 2 разряд по ГОСТ 8.761-2011).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серий GDS-71000A, GDS-73000
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
Всего листов 6
