| Номер в госреестре | 69233-17 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГСД-50 |
| Изготовитель | ООО "Газпромнефть-Корпоративные продажи", г.С.-Петербург |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары горизонтальные стальные цилиндрические РГСД-50 предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров горизонтальных стальных цилиндрических РГСД-50 основан на измерение объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуар горизонтальный стальной цилиндрический РГСД-50, представляет собой цилиндрический сварной стальной двухстенный сосуд с коническими днищами.
Резервуары горизонтальные стальные цилиндрические РГСД-50 являются по принципу действия закрытыми, по расположению - подземными.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в верхней части резервуара.
Резервуары горизонтальные стальные цилиндрические РГСД-50 с заводскими номерами № 112, 113, 114, 115, 116 расположены на автозаправочной станции (АЗС) № 807, Новосибирская область, Искитимский район, п. Листвянский.

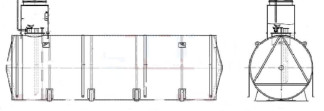

Общий эскиз резервуара горизонтального стального цилиндрического РГСД-50 представлен на рисунке 1.
Таблица 1-Метрологические характеристики
| Наименование параметра | Значение |
| РГСД-50 | |
| 112 113 114 115 116 | |
| Номинальная вместимость. м3 | 50 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,25 |
| Наименование параметра | Значение |
| РГСД-50 | |
| 112 113 114 115 116 | |
| Длина габаритная резервуара, мм, не более | 9145 |
| Диаметр резервуара внутренний, мм, не более | 2760 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
| Средний срок службы лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГСД-50 | 1 шт. |
| Паспорт | РГСД-50 | 1 экз. |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- расходомер жидкости турбинный PNF 100 в комплекте с теплоэнергоконтроллером ИМ2300, диапазон расхода жидкости от 13 до 340 м3/ч ( регистрационный номер 11735-06);
- рулетка измерительная металлическая 2 класса точности по ГОСТ 7502-98, модификации Р20У2Г, диапазон измерений от 0 до 20 м (регистрационный номер 49391-11);
- система измерительная «Струна», диапазон измерения уровня от 120 до 4000 мм (регистрационный номер 28116-04);
- термометр сопротивления платиновый ТСП-002-02, диапазон измерения температуры от 200 до 600 °С, (регистрационный номер № 41891-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят в свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.
отсутствуют.
ГОСТ 8.470-82 «Государственная поверочная схема для средств измерения объема жидкости»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов»
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Техническая документация ООО «Газпромнефть-Корпоративные продажи»
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
