| Номер в госреестре | 69234-17 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | Cerabar PMP11, Cerabar PMP21, Cerabar PMP23, Cerabar PMC11, Cerabar PMC21 |
| Изготовитель | "Endress+Hauser SE + Co. KG", Германия; Фирма "Endress+Hauser GmbH + Co. KG", Германия (срок свидетельства: 14.11.2022) Производственные площадки: Endress+Hauser SE+Co.KG, Германия; Endress+Hauser (Suzhou) Automation Instrumentatio |
| Год регистрации | 2017 |
| Срок свидетельства | 14.11.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные (далее преобразователи) Cerabar PMP11, Cerabar PMP21, Cerabar PMP23, Cerabar PMC11, Cerabar PMC21 предназначены для непрерывных измерений и преобразования значений измеряемого параметра - избыточного, абсолютного давления газа, жидкости или пара в унифицированный аналоговый или цифровой выходные сигналы.
Измеряемое давление, подаваемое во входную камеру преобразователя, вызывает деформацию измерительной мембраны сенсора, что, в свою очередь, приводит к пропорциональному изменению электрического выходного сигнала преобразователей.
Преобразователи оснащены цифро-аналоговым преобразователем, формирующим унифицированный сигнал постоянного тока 4-20 мА (или 20-4 мА), 0-10 В или цифровой сигнал IO-Link.
Модели преобразователей различаются по типу монтажных элементов, габаритными размерами и типу выходного сигнала.

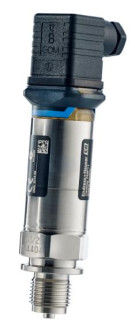

Общий вид преобразователей представлен на рисунках 1-5.
измерительных Cerabar PMP11
измерительных Cerabar PMP21
измерительных Cerabar PMP23
Пломбирование преобразователе й не предусмотрено.
Рисунок 5 - Общий вид преобразователей давления измерительных Cerabar РМС21
Программное обеспечение (ПО) преобразователей состоит из двух частей - Firmware (внутреннее) и Software (внешнее). Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).
Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).
Наименование программного обеспечения указано в заводской табличке, нанесенной на корпус. Метрологически значимая часть ПО и заводские параметры защищены аппаратной перемычкой защиты от записи и не доступны для изменения благодаря цельной конструкции корпуса преобразователя без возможности вскрытия.
Наименование ПО имеет структуру X.Y.Z, где:
X - идентификационный номер Firmware обозначается 01;
Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики преобразователя. Идентификационные данные программного обеспечения системы приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | РМР21, РМР23, PMC21 |
| Номер версии (идентификационный номер) ПО | не ниже 01.yy.zz |
| Цифровой идентификатор ПО | не отображается |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Модели преобразователей давления измерительных Cerabar РМР11, Cerabar PMC11 не имеют программного обеспечения
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений модели Cerabar PMP11, МПа(1): - избыточного давления | от -0,04 до 0,04 от -0,1 до 0,1 от -0,1 до 0,2 от -0,1 до 0,4 от -0,1 до 1 от -0,1 до 4 |
| Диапазоны измерений модели Cerabar PMP21, МПа: - избыточного давления - абсолютного давления | от -0,04 до 0,04 от -0,1 до 0,1 от -0,1 до 0,2 от -0,1 до 0,4 от -0,1 до 1 от -0,1 до 4 от -0,1 до 10 от -0,1 до 40 от 0 до 0,04 от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1 от 0 до 4 от 0 до 10 от 0 до 40 |
| Диапазоны измерений модели Cerabar PMP23, МПа: - избыточного давления - абсолютного давления | от -0,04 до 0,04 от -0,1 до 0,1 от -0,1 до 0,2 от -0,1 до 0,4 от -0,1 до 1 от -0,1 до 4 от 0 до 0,04 от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1 от 0 до 4 |
| Диапазоны измерений модели Cerabar PMd1, МПа: - избыточного давления | от -0,01 до 0,01 от -0,025 до 0,025 от -0,04 до 0,04 от -0,1 до 0,1 от -0,1 до 0,2 от -0,1 до 0,4 от -0,1 до 1 от -0,1 до 4 |
| Диапазоны измерений модели Cerabar PMС21, МПа: - избыточного давления - абсолютного давления | от -0,01 до 0,01 от -0,025 до 0,025 от -0,04 до 0,04 от -0,1 до 0,1 от -0,1 до 0,2 от -0,1 до 0,4 от -0,1 до 1 от -0,1 до 4 от 0 до 0,01 от 0 до 0,025 от 0 до 0,04 от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1 от 0 до 4 |
| Пределы допускаемой основной приведенной погрешности измерений*-2-**' \ % от диапазона измерений: - для моделей Cerabar PMP11, Cerabar PMC11 | ±0,5 |
| - для моделей Cerabar PMP21, Cerabar PMP23, Cerabar PMC21 | ±0,3 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С) на 28°С, % диапазона измерений | ±0,25; ±0,4; ±0,5; |
| Пределы допускаемой дополнительной абсолютной погрешности, вызванной отклонением преобразователя от рабочего положения св. 5° до 90° включ., кПа: - Cerabar PMP11, Cerabar PMP21, Cerabar PMP23 для всех диапазонов измерения: | ±0,4 |
| - Cerabar PMC11, Cerabar PMC21 для диапазонов измерения <100 кПа: | ±0,03 |
| - Cerabar PMC11, Cerabar PMC21 для диапазонов измерения >100 кПа: | ±0,3 |
| Диапазон рабочих температур окружающей среды, °С | от -50 до +85 |
| Относительная влажность окружающей среды, %: - для моделей Cerabar PMP11, Cerabar PMC11, Cerabar PMP21, Cerabar PMC21 | от 4 до 95 |
| - для модели Cerabar PMP23 | от 4 до 100 |
| Выходные сигналы: - аналоговый, мА | от 4 до 20 (от 20 до 4) |
| - аналоговый, В | от 0 до 10 |
| - цифровой | IO-Link |
| Степень защиты, обеспечиваемые оболочками | IP65/66/67/68/69 |
| Напряжение питания постоянного тока, В | от 10 до 30 |
| Г абаритные размеры преобразователей, мм, не более - Cerabar PMP11, Cerabar PMP21 | 55x55x153 |
| - Cerabar PMP23 | 84x84x153 |
| - Cerabar PMC11, Cerabar PMC21 | 55x55x133 |
| Масса преобразователя в зависимости от модели, не более, кг: - Cerabar PMP11, Cerabar PMP21 - Cerabar PMP23 - Cerabar PMC11, Cerabar PMC21 | 1,8 1,9 1,8 |
| Средний срок службы, не менее, лет | 20 |
| Среднее время наработки на отказ, ч, не менее | 175200 |
| Маркировка взрывозащиты (для моделей Cerabar PMP21, Cerabar PMP23, Cerabar PMC21) | Ga/Gb Ex ia IIC T4 X |
| Примечания: 1) В соответствии с заказом допускается изготовление преобразователей с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (бар, кПа) 2) Пределы допускаемой основной приведенной погрешности измерений приводятся в паспорте на преобразователь. | |
наносится на корпус преобразователя заводским способом или на титульные листы эксплуатационной документации типографским способом.
Таблица 3
| Наименование | Обозначение | Кол-во | Примечание |
| Преобразователь давления измерительный | Cerabar PMP11, Cerabar PMP21, Cerabar PMP23, Cerabar PMC11, Cerabar PMC21 | 1 шт. | В соответствии с заказом |
| Руководство по эксплуатации на бумажном носителе | 1 экз. | Для соответствующего преобразователя | |
| Руководство по эксплуатации на компакт-диске | 1 шт. | Для соответствующего преобразователя | |
| Методика поверки | МП 207.2-015-2017 | 1 экз. | |
| Паспорт | 1 экз. | ||
| Комплект монтажных принадлежностей: - приварные штуцеры; - уплотнительные кольца; - электрические коннекторы. | 71041381, 71041383, 52002643, 52010172, 52005082, 52005087, 52010171, 52005272, 52001051, 52011896, 214880-0002, 52010174, 71114210, 52006262, 52010173, 52024003, 52024004, 52024006, 52024005, 52023996, 52023997, 52023999, 52023998, 52026997, 52023994, 52023995, 52026999, 52024001, 52024002; 52009800, 71286350; 71280307, 71280349, 52010285, 71114212, 52006263. | В соответствии с заказом |
осуществляется по документу МП 207.2-015-2017 «Преобразователи давления измерительные Ceraphant РТР31В, Ceraphant РТР33В, Ceraphant PTC31B и Cerabar РМР11, Cerabar РМР21, Cerabar РМР23, Cerabar PMC11, Cerabar PMC21. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.08.2017 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры из
быточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Задатчики давления Воздух-1600 (Регистрационный №12143-04).
Задатчики избыточного давления Воздух-1,6; Воздух-2,5 и Воздух-6,3 (Регистрационный № 10610-00).
Задатчики разрежения Метран-503 Воздух (Регистрационный № 25940-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям давления измерительным Cerabar PMP11, Cerabar PMP21, Cerabar PMP23, Cerabar PMC11, Cerabar PMC21
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ 8.802-2012 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па.
Техническая документация фирмы-изготовителя.
