| Номер в госреестре | 69235-17 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B |
| Изготовитель | "Endress+Hauser SE+Co. KG", Германия Производственные площадки: Endress+Hauser SE+Co.KG, Германия; Endress+Hauser (Suzhou) Automation Instrumentation Co. Ltd., Китай; Endress+Hauser (India) Automation Instrumentation Pvt. Ltd., Индия; Фирма |
| Год регистрации | 2017 |
| Срок свидетельства | 14.11.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B (далее преобразователи) предназначены для непрерывных измерений и преобразования значений измеряемого параметра - избыточного и абсолютного давления газа, жидкости или пара в унифицированный аналоговый или цифровой сигнал.
Измеряемое давление, подаваемое во входную камеру преобразователя, вызывает деформацию измерительной мембраны сенсора, что, в свою очередь, приводит к пропорциональному изменению электрического выходного сигнала преобразователей Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC3№.
Преобразователи оснащены цифро-аналоговым преобразователем, формирующим унифицированный сигнал постоянного тока в диапазоне от 4 до 20 мА (или от 20 до 4 мА), или цифровой сигнал IO-link и показания на дисплее, и имеют управляющие дискретные выходные сигналы (PNP), сигнализирующие о достижении измеряемым давлением задаваемых значений.
Модели преобразователей различаются по типу монтажных элементов, габаритными размерами и типу выходного сигнала.
В преобразователях присутствуют три кнопки управления, предназначенных для корректировки нулевой точки, выбора единиц измерения и др. настроек, описанных в руководстве по эксплуатации.

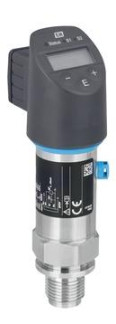

Общий вид преобразователей представлен на рисунках 1-3.
Пломбирование преобразователе й не предусмотрено.
Программное обеспечение (ПО) преобразователей состоит из двух частей - Firmware (внутреннее) и Software(внешнее). Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).
Лист № 2 Всего листов 5
Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).
Наименование программного обеспечения указано в заводской табличке, нанесенной на корпус. Метрологически значимая часть ПО и заводские параметры защищены аппаратной перемычкой защиты от записи и не доступны для изменения благодаря цельной конструкции корпуса преобразователя без возможности вскрытия.
Наименование ПО имеет структуру X.Y.Z, где:
X - идентификационный номер Firmware обозначается 01;
Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики преобразователя. Идентификационные данные программного обеспечения системы приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PTP31B, PTC31B, PTP33B |
| Номер версии (идентификационный номер) ПО | не ниже 01.yy.zz |
| Цифровой идентификатор ПО | не отображается |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Основные метрологические характеристики преобразователей приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений модели Ceraphant PTC3№, МПа(1): - избыточного давления - абсолютного давления | от -0,01 до +0,01 от -0,025 до +0,025 от -0,04 до +0,04 от -0,1 до +0,1 от -0,1 до +0,2 от -0,1 до +0,4 от -0,1 до +1 от -0,1 до +4 от 0 до 0,01 от 0 до 0,025 от 0 до 0,04 от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1 от 0 до 4 |
| Диапазоны измерений модели Ceraphant PТР31В, МПа: - избыточного давления | от -0,04 до +0,04 от -0,1 до +0,1 от -0,1 до +0,2 от -0,1 до +0,4 от -0,1 до +1 от -0,1 до +4 |
| - абсолютного давления | от -0,1 до +10 от -0,1 до +40 от 0 до 0,04 от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1 от 0 до 4 от 0 до 10 от 0 до 40 |
| Диапазоны измерений модели Ceraphant РТР33В, МПа: - избыточного давления - абсолютного давления | от -0,04 до +0,04 от -0,1 до +0,1 от -0,1 до +0,2 от -0,1 до +0,4 от -0,1 до +1 от -0,1 до +4 от 0 до 0,04 от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1 от 0 до 4 |
| Пределы допускаемой основной приведенной погрешности измерений (2) % от диапазона измерений | ±0,3; ±0,5 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С) на 28°С, % диапазона измерений | ±0,25; ±0,4; ±0,5; |
| Диапазон рабочих температур окружающей среды, °С | от -20 до +70 |
| Относительная влажность окружающей среды, % | от 4 до 95 |
| Выходные сигналы: - аналоговый, мА - цифровой | от 4 до 20 (от 20 до 4) IO-Link |
| Степень защиты, обеспечиваемые оболочками | IP65/66/67 |
| Напряжение питания постоянного тока, В | от 10 до 30 |
| Габаритные размеры, мм, не более: - Ceraphant PTP31B - Ceraphant PTC31B - Ceraphant PTP33B | 41x90x147 41x90x128 41x110x165 |
| Масса преобразователей в зависимости от модели, кг, не более: - Ceraphant PTP31B - Ceraphant PTC31B - Ceraphant PTP33B | 1,8 1,8 2,3 |
| Средний срок службы, лет, не менее | 20 |
| Средняя наработка на отказ, ч, не менее | 175200 |
| (1) В соответствии с заказом допускается изготовление преобразователей с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (бар, кПа) (2) Пределы допускаемой основной приведенной погрешности измерений приводятся в паспорте на преобразователь. | |
Таблица 3
| Наименование | Обозначение | Кол-во | Примечание |
| Преобразователь давления измерительный | Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B | 1 шт. | В соответствии с заказом |
| Руководство по эксплуатации на бумажном носителе | 1 экз. | Для соответствующего преобразователя | |
| Руководство по эксплуатации на компакт-диске | 1 шт. | Для соответствующего преобразователя | |
| Методика поверки | МП 207.2-015-2017 | 1 экз. | |
| Паспорт | 1 экз. | ||
| Комплект монтажных принадлежностей: - приварные штуцеры; - уплотнительные кольца; - электрические коннекторы. | 71041381, 71041383, 52002643, 52010172, 52005082, 52005087, 52010171, 52005272, 52001051, 52011896, 214880-0002, 52010174, 71114210, 52006262, 52010173, 52024003, 52024004, 52024006, 52024005, 52023996, 52023997, 52023999, 52023998, 52026997, 52023994, 52023995, 52026999, 52024001, 52024002; 52009800, 71286350; 71280307, 71280349, 52010285, 71114212, 52006263. | В соответствии с заказом |
осуществляется по документу МП 207.2-015-2017 «Преобразователи давления измерительные Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B и Cerabar PMP11, Cerabar PMP21, Cerabar PMP23, Cerabar PMC11, Cerabar PMC21. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.08.2017 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Задатчики давления Воздух-1600 (Регистрационный №12143-04).
Лист № 5 Всего листов 5
Задатчики избыточного давления Воздух-1,6; Воздух-2,5 и Воздух-6,3 (Регистрационный № 10610-00).
Задатчики разрежения Метран-503 Воздух (Регистрационный № 25940-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разряжения и разности давлений с электрическими аналоговыми входными сигналами ГСП.
ГОСТ 8.802-2012 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па.
Техническая документация фирмы-изготовителя.
