| Номер в госреестре | 69261-17 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-5000, РВС-20000, РВСП-20000, РВСПК-50000 и РВСПА-50000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-5000, РВС-20000, РВСП-20000, РВСПК-50000 и РВСПА-50000, предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-5000, РВС-20000, РВСП-20000, РВСПК-50000 и РВСПА-50000, основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП);
- резервуары с плавающей крышей (РВСПК);
- резервуары со стационарной крышей с понтоном из алюминиевого сплава (РВСПА). Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные
патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-5000, РВС-20000, РВСП-20000, РВСПК-50000 и РВСПА-50000, расположенные в резервуарном парке Общества с ограниченной ответственностью «Транснефть - Восток» (ООО «Транснефть - Восток»), адреса расположения резервуаров указаны в таблице 1.
Таблица 1- Адреса расположения резервуаров_
| Номера резервуаров | Местонахождения, адрес |
| 1 | 2 |
| Резервуар вертикальный стальной цилиндрический РВС-5000 | |
| 2 | Иркутское районное нефтепроводное управление Нижнеудинская нефтеперекачивающая станция (филиал «Иркутское РНУ» НПС «Нижнеудинск») Иркутская область, г. Нижнеудинск ул. Нефтеперекачивающая, дом 1 |
| Резервуары вертикальные стальные цилиндрические РВС-20000 | |
| 5, 6 | Иркутское районное нефтепроводное управление Ангарский участок налива нефти (филиал «Иркутское РНУ» АУНН) Иркутская область, Ангарский район, 200 м северо-западнее р.п. Мегет |
| 53 | Иркутское районное нефтепроводное управление Нижнеудинская нефтеперекачивающая станция (филиал «Иркутское РНУ» НПС «Нижнеудинск») Иркутская область, г. Нижнеудинск ул. Нефтеперекачивающая, дом 1 |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 51, 52 | Иркутское районное нефтепроводное управление Нижнеудинская нефтеперекачивающая станция филиал «Иркутское РНУ» НПС «Нижнеудинск») Иркутская область, г. Нижнеудинск ул. Нефтеперекачивающая, дом 1 |
| Номера резервуаров | Местонахождения, адрес |
| 1 | 2 |
| Резервуары вертикальные стальные цилиндрические РВСПК-50000 | |
| 7, 8 | Иркутское районное нефтепроводное управление Г оловная нефтеперекачивающая станция «Тайшет» (филиал «Иркутское РНУ» ГНПС «Тайшет») Иркутская область, Тайшетский р-он, на территории Березовского муниципального образования |
| Резервуар вертикальный стальной цилиндрический РВСПА-50000 | |
| 1 | Нерюнгринское районное нефтепроводное управление Нефтеперекачивающая станция 21 (Нерюнгринское РНУ НПС-21 «Сковородино») Амурская область, Сковородинский район, НПС-21 «Сковородино» |

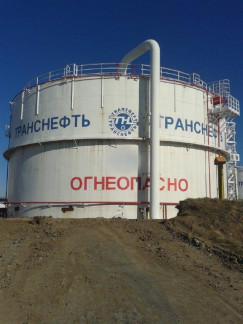

Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000, РВС-20000, РВСП-20000, РВСПК-50000 и РВСПА-50000 представлен на рисунках 1, 2, 3, 4, 5.
отсутствует
Т а б л и ц а 2 - Метрологические характеристики
| Наименование параметра | Значения | ||
| РВС-5000 | РВС-20000 РВСП-20000 | РВСПК-50000 РВСПА-50000 | |
| 1 | 2 | 3 | 4 |
| Номинальная вместимость, м3 | 5000 | 20000 | 50000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,10 | ||
Т а б л и ц а 3 - Основные технические характеристики
| Наименование параметра | Значения | ||
| РВС-5000 | РВС-20000 РВСП-20000 | РВСПК-50000 РВСПА-50000 | |
| 1 | 2 | 3 | 4 |
| Условия эксплуатации: 0/'~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +40 от 84,0 до 106,7 | ||
| Средний срок службы, лет, не менее | 20 | ||
наносится на титульный лист паспорта типографским способом.
Т а б л и ц а 4
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический | 1 |
| Паспорт | 1 |
| Г радуировочная таблица | 1 |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- нивелир электронный SDL30, диапазон измерения расстояния электронным методом от 1,6 до 100 м, регистрационный номер в Федеральном информационном фонде средств измерений 51740-12;
- рулетка измерительная металлическая Р, модификации Р30Н2Г, диапазон измерения от 0 до 30 м, регистрационный номер в Федеральном информационном фонде средств измерений 55464-13;
- термометр цифровой малогабаритный ТЦМ9410, зонд ТТЦ01-11180, диапазон измерения температуры от минус 50°С до плюс 200°С, регистрационный номер в Федеральном информационном фонде средств измерений 32156-06;
- толщиномер ультразвуковой А1207, диапазон измерения (0,8 - 30,0) мм, регистрационный номер в Федеральном информационном фонде средств измерений 48244-11.
Лист № 6 Всего листов 6
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят в свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.
«Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06637.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Техническая документация ПАО «Транснефть»
| Зарегистрировано поверок | 23 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
