Резервуары вертикальные стальные цилиндрические РВС-2000, РВСП-1000, РВСП-20000, 69268-17

Назначение

Резервуары вертикальные стальные цилиндрические РВС-2000, РВСП-1000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров вертикальных стальных цилиндрических РВС-2000, РВСП-1000, РВСП-20000, основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

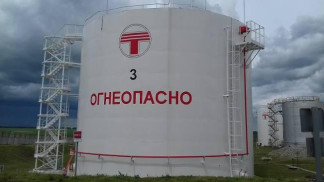

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.

По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:

-    резервуары со стационарной крышей без понтона (РВС);

-    резервуары со стационарной крышей с понтоном (РВСП);

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

Резервуары вертикальные стальные цилиндрические РВС-2000, РВСП-1000, РВСП-20000 расположенные в резервуарном парке Акционерного общества «Транснефть - Дружба» (АО «Транснефть - Дружба»), адреса расположения резервуаров указаны в таблице 1.

Пломбирование резервуаров вертикальных стальных цилиндрических РВС-2000, РВСП-1000, РВСП-20000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Т а б л и ц а 2 - Метрологические характеристики

Т а б л и ц а 3 - Основные технические характеристики

Комплектность

Т а б л и ц а 4

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    нивелир электронный SDL30, диапазон измерения расстояния электронным методом от 1,6 до 100 м, регистрационный номер в Федеральном информационном фонде средств измерений 51740-12;

-    рулетка измерительная металлическая Р, модификации Р30Н2Г, диапазон измерения от 0 до 30 м, регистрационный номер в Федеральном информационном фонде средств измерений 55464-13;

-    рулетка измерительная металлическая Р20У3Г, диапазон измерений от 0 до 20 м, регистрационный номер в Федеральном информационном фонде средств измерений 43003-09;

-    рулетка измерительная металлическая Р20У3Г, диапазон измерений от 0 до 20 м, регистрационный номер в Федеральном информационном фонде средств измерений 15860-12;

-    рулетка измерительная металлическая ТС30/5, диапазон измерений от 0 до 30 м, регистрационный номер в Федеральном информационном фонде средств измерений 22003-07;

-    рейка нивелирная телескопическая, УЕОА TS3M, номинальная длина шкалы рейки 3000 мм, регистрационный номер в Федеральном информационном фонде средств измерений 51835-12;

-    термометр цифровой малогабаритный ТЦМ9410, зонд ТТЦ01-11180, диапазон измерения температуры от минус 50°С до плюс 200°С, регистрационный номер в Федеральном информационном фонде средств измерений 32156-06;

-    термометр метеорологический стеклянный ТМ8, предел измерения температуры от минус 30 до плюс 50 °С, регистрационный номер в Федеральном информационном фонде средств измерений 281-10;

-    толщиномер ультразвуковой А1207, диапазон измерения (0,8 - 30,0) мм, регистрационный номер в Федеральном информационном фонде средств измерений 48244-11;

-    линейка измерительная металлическая с пределом измерения 500 мм, регистрационный номер в Федеральном информационном фонде средств измерений 20048-05;

-    динамометр общего назначения ДПУ-0,1-2, предел измерений от 0,005 до 0,1 кН, регистрационный номер в Федеральном информационном фонде средств измерений 26687-08;

-    динамометр общего назначения ДПУ-0,01/2-1, предел измерений от 0 до 0,1 кН, регистрационный номер в Федеральном информационном фонде средств измерений 1808-63;

-    нивелир с компенсатором VEGA L30, предел измерений от 0 до 360°, регистрационный номер в Федеральном информационном фонде средств измерений 34006-07;

-    нивелир с компенсатором АТ-24D, предел измерений от 0 до 360°, регистрационный номер в Федеральном информационном фонде средств измерений 23052-02;

-    анализатор-течеискатель АНТ-3М, диапазон измерения массовой концентрации вещества от 0,1 до 2000 мг/м3, регистрационный номер в Федеральном информационном фонде средств измерений 39982-14;

Лист № 5 Всего листов 6

-    толщиномер ультразвуковой Булат-1М, предел измерений от 0,6 до 30 мм, регистрационный номер в Федеральном информационном фонде средств измерений 21391-01;

-    толщиномер ультразвуковой модели .MG2XT, предел измерений от 0,6 до 30 мм, регистрационный номер в Федеральном информационном фонде средств измерений 21391-01;

-    анемометр ручной чашечный МС-13, диапазон измерений от 1 до 20 м/с, регистрационный номер в Федеральном информационном фонде средств измерений 3488-80.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят в свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.

Сведения о методах измерений

МИ 2951-2005 «Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06637.

«Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2016.24408.

Нормативные документы

ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.

Техническая документация ПАО «Транснефть»
