| Номер в госреестре | 69279-17 |
| Наименование СИ | Комплекс измерительно-вычислительный стенда № У-1080 |
| Изготовитель | ООО "ИнСис Лтд", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительно-вычислительный стенда № У-1080 (далее - ИВК) предназначен для измерений: напряжения и силы постоянного тока, частоты переменного тока, сопротивления постоянному току и интервалов времени, а также для регистрации и отображения результатов измерений и расчетных величин.
Принцип действия ИВК основан на измерении электрических сигналов с датчиков физических величин, не входящих в состав ИВК, дальнейшем преобразовании их в цифровой код с помощью системы сбора данных (ССД) и передаче цифровой информации в персональный компьютер (сервер) для дальнейшего её использования.
Конструктивно ИВК представляет собой автоматизированное рабочее место, состоящее из двух персональных компьютеров (ПК) с ЖК-мониторами, рассчитанное на работу двух операторов и приборного шкафа ССД с установленными в нем модулями стандартов PXI, CRIO, объединенных локальной сетью Ethernet.
Функционально ИВК состоит из измерительных каналов (ИК):
ИК напряжения постоянного тока, соответствующего значениям температуры;
ИК напряжения постоянного тока;
ИК частоты переменного тока;
ИК интервала времени;
ИК сопротивления постоянному току;
ИК силы постоянного тока.
По условиям эксплуатации ИВК удовлетворяет требованиям группы B1 климатического исполнения по ГОСТ Р 52931-2008 с диапазоном рабочих температур от 15 до 35 °С и относительной влажностью воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.
Защита от несанкционированного доступа к компонентам ИВК обеспечивается закрыванием шкафа на специализированные встроенные замки.

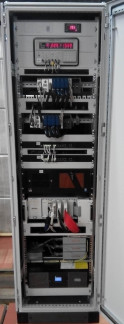

Общий вид составных частей средства измерений, место нанесения знака утверждения типа представлены на рисунках 1.. .3.
Место нанесения знака утверждения типа
Пломбирование ИВК не предусмотрено.
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО (ОПО) входит операционная система Windows 7 (32-разрядная) и программная утилита «Панель управления».
В состав функционального ПО (ФПО) входит:
1. Сервер параметров (insys_server22-1.exe) центральный модуль, который в реальном масштабе времени выполняет следующие функции:
- непрерывный прием измеренных данных от всех ССД;
- вычисление расчетных параметров в соответствии с заданными формулами и полиномами;
- запись измеренных и расчетных данных в файлы;
- передачу значений измеренных и расчетных параметров клиентам верхнего уровня;
- прием и передачу служебно-информационных сообщений.
2. Библиотека настройки аппаратной части ИК (ПО ССД - ssd_pxi_rt.dll, ssd_startup.rtexe) выполняет следующие функции:
- настройку аппаратной части ИК в соответствии с конфигурацией;
- выполнение опроса ИК с заданной периодичностью и передачу измеренных данных на сервер в реальном масштабе времени.
3. Библиотека вычисления расчетных параметров (модули расчета insysformula.dll, srv_dll_therm_resist_calc.dll) предназначена для вычисления расчетных параметров в соответствии с заданными формулами.
4. ПО метрологических исследований (Metrology.exe) предназначено для формирования протоколов измерений.
ФПО системы имеет метрологически значимую часть. Алгоритм вычисления идентификатора ПО - MD5.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
| Идентификационное наименование ПО | insys_server22- 1.exe | ssd_pxi_rt.dll | ssd_startup.rtexe |
| Номер версии (идентификационный номер) ПО | 1.25.10 | 2.0.1 | 2.15.0 |
| Цифровой идентификатор ПО | f4b53650dd94ecfe7e8 c2802a7bbc341 | fbda2c3c7e21538c0e9 bacd2bd21073e | ae380988015b404213 79b9c0e2df9e1f |
| Другие идентификационные данные, если имеются | Сервер параметров | Библиотека настройки аппаратной части ИК | Библиотека настройки аппаратной части ИК |
| Идентификационное наименование ПО | insysformula.dll | srv_dll_therm_resist_ calc.dll | Metrology.exe |
| Номер версии (идентификационный номер) ПО | 1.0.4 | 1.1.2 | 3.12.2 |
| Цифровой идентификатор ПО | a44e49bbfdacb836aac 308af4836cb04 | 9296c8f80036d4d6ae 39e8866af82b8b | 3a932363cfb5ace5097 b9175f3cc7d81 |
| Другие идентификационные данные, если имеются | Библиотека вычисления расчетных параметров | Библиотека вычисления расчетных параметров | ПО метрологических исследований |
Таблица 2 - Метрологические характеристики
| Наименование измеряемого параметра | Диапазон измерений | Пределы допускаемой погрешности измерений | Коли чество ИК |
| ИК напряжения постоянного тока, соответствующего значениям температуры | |||
| Напряжение постоянного тока, соответствующее значениям температуры газов (c термоэлектрическим преобразователем ХА) | от 0 до 41, 276 мВ* (от 0 до 1000 °C) | ±0,1 % от верхнего предела измерения (ВП) | 121 |
| от 0 до 52, 41 мВ* (от 0 до 1300 °C) | ±0,1 % от ВП | 3 | |
| от 0 до 45, 119 мВ* (от 0 до 1100 °C) | ±0,1 % от ВП | 1 | |
| * без учета компенсации «холодного спая» при ненулевой температуре | |||
| ИК напряжения постоянного тока | |||
| Напряжение постоянного тока, соответствующее значениям диаметра створок | от 0 до 5 В | ±0,05 % от ВП | 1 |
| Напряжение постоянного тока, соответствующее значениям угловых перемещений | от 0 до 5 В | ±0,05 % от ВП | 3 |
| Наименование измеряемого параметра | Диапазон измерений | Пределы допускаемой погрешности измерений | Коли чество ИК |
| Напряжение постоянного тока, соответствующее значениям виброускорения | от 0 до 5 В | ±0,05 % от ВП | 9 |
| Напряжение постоянного тока, соответствующее значениям усилия от тяги | от 0 до 10 В | ±0,05 % от ВП | 1 |
| Напряжение постоянного тока, соответствующее значениям скважности | от 0 до 10 В | ±0,05 % от ВП | 1 |
| ИК частоты переменного тока | |||
| Частота переменного тока, соответствующая значениям оборотов | от 10 до 2750 Гц | ±0,05 % от ВП | 1 |
| Частота с датчиков расхода жидкостей | от 50 до 550 Гц | ±0,05 % от ВП в диапазоне от 50 до 300 Гц ±0,05 % от измеренного значения (ИЗ) в диапазоне от 300 до 550 Гц | 6 |
| Частота тока генератора | от 350 до 450 Гц | ± 0,1 % от ВП | 1 |
| ИК интервала времени | |||
| Интервал времени | от 0 до 120 с | ±0,1 с | 1 |
| ИК сопротивления постоянному току | |||
| Сопротивление постоянному току, соответствующее значениям температуры жидкостей и газов | от 84 до 160 Ом | ±0,15 % от верхнего предела нормированн ого значения (ВП НЗ), НЗ=76 Ом | 5 |
| от 80 до 120 Ом | ±0,15 % от ВП НЗ, НЗ=40 Ом | 2 | |
| ИК силы постоянного тока | |||
| Сила постоянного тока, соответствующая значениям давления жидкостей и газов | от 4 до 20 мА | ±0,1 % от ВП | 32 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±2 |
| Потребляемая мощность, В А, не более | 2200 |
| Наименование характеристики | Значение |
| Габаритные размеры составных частей средства измерений, мм, (ШхВхГ) | |
| - шкаф приборный | 600x2171x839 |
| - рабочее место: | |
| рабочая станция Kraftway Credo KW32 | 203x416x486 |
| ЖК-монитор Samsung S22E200B | 543x405x170 |
| Масса составных частей, кг, не более | |
| - шкаф приборный | 200 |
| - рабочее место: | |
| рабочая станция Kraftway Credo KW32 | 15 |
| ЖК-монитор Samsung S22E200B | 4 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом и на шкаф приборный в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительно-вычислительный стенда № У-1080 | ИНСИ.425851.000.00 | 1 шт. |
| Программное обеспечение на CD-диске | - | 1 шт. |
| Руководство по эксплуатации | ИНСИ.425851.000.00 РЭ | 1 экз. |
| Руководство оператора | ИНСИ.425851.000.00 РО | 1 экз. |
| Методика поверки | ИНСИ.425851.000.00 МП | 1 экз. |
| Формуляр | ИНСИ.425851.000.00 ФО | 1 экз. |
| Схема структурная | ИНСИ.425851.000.00 Э1 | 1 экз. |
| Схема электрических соединений | ИНСИ.425851.000.00 Э4 | 1 экз. |
| Чертеж вида общий | ИНСИ.425851.000.00 ВО | 1 экз. |
| Сборочный чертеж | ИНСИ.425851.000.00 СБ | 1 экз. |
осуществляется по документу ИНСИ.425851.000.00 МП «Инструкция. Комплекс измерительновычислительный стенда № У-1080. Методика поверки», утвержденному ООО «АСК Экспресс» 15.09.2017 г.
Основные средства поверки:
- калибратор многофункциональный DPI 620 Genii (рег. № 60401-15);
- магазин электрических сопротивлений Р4834 (рег. № 11326-90);
- генератор сигналов произвольной формы 33220А (рег. № 32993-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверки в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексу измерительновычислительному стенда № У-1080
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 - 30 А
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
