| Номер в госреестре | 69342-17 |
| Наименование СИ | Комплекс измерительно-вычислительный |
| Обозначение типа СИ | Испытатель |
| Изготовитель | АО "Федеральный НПЦ "Алтай", г.Бийск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительно-вычислительный «Испытатель» (далее - ИВК «Испытатель») предназначен для проведения измерений электрического напряжения, частоты и времени, поступающих с датчиков (преобразователей) измеряемых физических параметров (давления, силы, температуры, момента времени).
Принцип действия ИВК «Испытатель» основан на преобразовании сигналов измерительных каналов в цифровую форму с последующей их обработкой.
ИВК «Испытатель» состоит из автоматизированного рабочего места (АРМ) измерителя, пульта сборщика-испытателя (ПСИ), блока запального напряжения (БЗН) и персонального компьютера. Конструктивно АРМ измерителя и БЗН объединены в единую стойку. АРМ измерителя построен на базе установок измерительных LTR (зарегистрированы в Госреестре СИ под номером 35234-07).

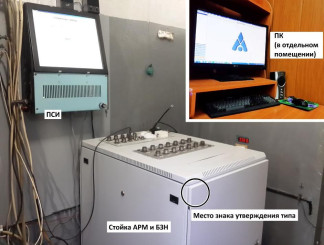

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа (нанесения знака поверки) представлена на рисунке 2.
Уровень защиты программного обеспечения (ПО) «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО ИВК «Испытатель» |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | 0BAD8A6C9DA81B87743498858E10D805 |
| Другие идентификационные данные | Алгоритм вычисления цифрового идентификатора - md5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений для измерительных каналов: | |
| - тензометрических, мВ | от -10 до +10 |
| - температурных, В | от -0,4 до +0,4 |
| - частотных, Гц | от 2000 до 10000 |
| - сигнальных, с | от 0 до 60 |
| Пределы допускаемой приведенной погрешности измерения для измерительных каналов: | |
| - тензометрических, % | ±0,15 |
| - температурных, % | ±0,20 |
| - частотных, % | ±0,25 |
| ,% х, ы н ь л а н г и с - | |
| ±0,0020 |
Примечание. За нормирующее значение приведённой погрешности измерения принимают разность между максимальным и минимальным значениями диапазона измерений.
| Наименование характеристики | Значение |
| Количество автоматизированных рабочих мест, шт. | 4 |
| Число измерительных каналов, шт.: | |
| - тензометрических | 28 |
| - температурных | 28 |
| - частотных | 8 |
| - сигнальных | 4 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ±22 |
| - частота переменного тока, Гц | 50-75 |
| Потребляемая мощность, кВ • А | 3 |
| Габаритные размеры средства измерений, мм, не более | |
| - высота | 1119 |
| - ширина | 985 |
| - длина | 1248 |
| Масса, кг, не более | 160 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность при температуре +20 °С, % | от 30 до 80 |
| - атмосферное давление, кПа | 83 до 104 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 46000 |
наносится в виде наклейки в левом верхнем углу лицевой панели дверцы стойки АРМ измерителя и БЗН.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт. |
| Комплекс измерительно-вычислительный «Испытатель» | АП 0.045.6215 | 1 |
| Руководство по эксплуатации | АП 0.045.6215 РЭ | 1 |
| Формуляр | АП 0.045.6215 ФО | 1 |
Сведения о составных частях ИВК «Испытатель» приведены в эксплуатационном документе.
осуществляется по документу АП 0.045.6215 РЭ “Комплекс измерительно-вычислительный «Испытатель». Руководство по эксплуатации ” раздел 4.4 “Техническое освидетельствование. Методика поверки”, утвержденному ФГУП «СНИИМ» 28 марта 2017 г.
Основные средства поверки:
- прибор для поверки вольтметров дифференциальный В1-12, диапазон устанавливаемых напряжений от 0,1 мкВ до 10 В, класс точности 0,005;
- магазин сопротивлений Р4831, диапазон устанавливаемых сопротивлений от 0,01 до 1111111,1 Ом, класс точности 0,02;
Лист № 4 Всего листов 5
- генератор сигналов низкочастотный прецизионный Г3-110, диапазон устанавливаемых частот от 0,01 Гц до 1,999 МГц, относительная нестабильность частоты в дискретных точках за любые 15 минут работы не более ±5 • 10-9;
- мультиметр цифровой универсальный DMM4040, диапазоны измеряемого напряжения: от 1 до 100 мВ; от 0 до 10 В; диапазоны измеряемого сопротивления от 0 до 10 Ом; от 0 до 200 Ом; диапазоны измеряемой силы тока от 0 до 10 А, пределы допускаемых значений относительной погрешности измерения соответственно ± 0,010 %; ±0,004 %; ± 0,040 %; ± 0,015 %; ± 0,21 %
- частотомер электронно-счетный Ч3-38, диапазон измеряемых частот от 0 до 120 МГц, пределы допускаемых значений относительной погрешности ± 5-10" ;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерения времени и частоты
МИ 1935-88 Государственная поверочная схема для средств измерений электрическо-
2 9
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
