| Номер в госреестре | 69343-17 |
| Наименование СИ | Установки поверочные средств измерений напряженности электрического поля промышленной частоты |
| Обозначение типа СИ | П1-24 |
| Изготовитель | ЗАО "НПП "Циклон-Прибор", г.Фрязино |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные средств измерений напряженности электрического поля промышленной частоты П1-24 (далее - установка) предназначены для воспроизведения однородного электрического поля промышленной частоты 50 Гц в диапазоне напряженностей от 100 В/м до 100 кВ/м при поверке и калибровке рабочих средств измерений.
Принцип действия установки основан на создании однородного электрического поля в пространстве между параллельными пластинами плоского конденсатора, к которым приложено напряжение промышленной частоты. Вектор напряженности воспроизводимого электрического поля нормален к плоскостям пластин плоского конденсатора.
Установка состоит из экранированного плоского конденсатора, встроенного регулируемого источника напряжения переменного тока частотой 50 Гц и максимальным напряжением 25 кВ с трансформаторным выходом и отсчетного управляющего устройства. Также установка комплектуется внешним компаратором электрического поля П3-60ПЭ/1.

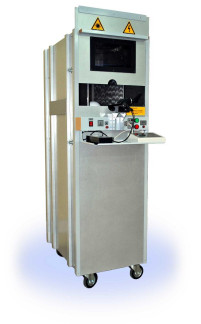

Конструктивно установка выполнена в виде металлической стойки напольного исполнения, в верхней части которой расположена встроенная экранирующая камера, а в нижней части - встроенный высоковольтный источник переменного напряжения частотой 50 Гц (рисунок 1).
Экранированный плоский конденсатор, являющийся полеобразующим элементом установки, расположен в камере и состоит из двух плоскопараллельных металлических пластин, жестко скрепленных между собой диэлектрическими стержнями.
Передняя панель камеры выполнена открывающейся и снабжена блокировками, исключающими возможность поражения электрическим током обслуживающего персонала, а также встроенным фиксатором антенн поверяемых средств измерений или компаратора электрического поля П3-60ПЭ/1.
Подаваемое на экранированный плоский конденсатор несимметричное высокое напряжение измеряют встроенным киловольтметром. Воспроизводимое установкой значение напряженности электрического поля, определяемое по измеренному значению напряжения и известному расстоянию между пластинами экранированного плоского конденсатора, отображается на индикаторе отсчетного управляющего устройства.
Отсчетное управляющее устройство состоит из блока измерения, индикации и управления и измерительного преобразователя напряженности электрического поля, расположенного на стойке.
Компаратор электрического поля П3-60ПЭ/1 конструктивно состоит из блока измерения и индикации, съемной антенны.
Элементы установок поверочных средств измерений напряженности электрического поля промышленной частоты П1-24, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования (рисунок 2) и лакокрасочного покрытия.
«5
;[•!
В
отсутствует.
Метрологические характеристики приведены в таблице 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимых значений напряженности электрического поля, кВ/м | от 0,1 до 100,0 включ. |
| Частота воспроизводимого электрического поля, Гц | 50,0±0,5 |
| Пределы допускаемой относительной погрешности воспроизведения напряженности поля, % | ±5,0 |
Основные технические характеристики приведены в таблице 2. Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Потребляемая установкой мощность, В А, не более | 500 |
| Масса установки, кг, не более | 110 |
| Г абаритные размеры установки без съемного столика, мм, не более: | |
| - длина | 520 |
| - ширина | 850 |
| - высота | 1700 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от +10 до +35 |
| - относительная влажность окружающего воздуха | |
| при +25 °С, %, не более | 80 |
| - атмосферное давление, кПа (мм рт.ст.) | от 84,0 до 106,7 (от 630 до 800) |
| - напряжение питающей сети, В | 220,0±4,4 |
| - частота питающей сети, Гц | 50,0+0,5 |
наносится на планку фирменную, установленную на стойке, лицевую панель отсчетного управляющего устройства методом тампопечати и на титульный лист документа «Установка поверочная средств измерений напряжённости электрического поля промышленной частоты П1-24. Паспорт ЦКЛМ.411723.004 ПС» типографским способом.
Комплектность установки приведена в таблице 3.
Таблица 3 - Комплектность установки
| Наименование | Обозначение | Количество, шт |
| Установки поверочные средств измерений напряженности электрического поля промышленной частоты П1-24 (№№ 11, 12, 13, 14, 15, 16), в составе: | 6 | |
| - стойка | ЦКЛМ.411512.004 | 6 |
| - отсчетное управляющее устройство | ЦКЛМ.411251.008 | 6 |
| - компаратор П3-60ПЭ/1 | ЦКЛМ.411629.001 | 6 |
| - фиксатор антенн | - | 6 |
| Наименование | Обозначение | Количество, шт |
| Паспорт | ЦКЛМ. 411723.004ПС | 6 |
| Методика поверки | ЦКЛМ.411723.004МП | 6 |
осуществляется по документу ЦКЛМ.411723.004 МП «Инструкция. Установки поверочные средств измерений напряженности электрического поля промышленной частоты П1-24. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28.04.2017 года.
Основные средства поверки:
- государственный рабочий эталон единицы напряженности электрического поля
1 разряда на частоте 50 Гц РЭНЭП-50 (по ГОСТ Р 8.564-96), диапазон воспроизведения напряженности электрического поля от 0,01 до 100 кВ/м, пределы допускаемой относительной погрешности воспроизведения напряженности электрического поля ±3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о
поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установкам поверочным средств измерений напряженности электрического поля промышленной частоты П1-24
ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний
ГОСТ Р 8.564-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0-20 кГц
