| Номер в госреестре | 69347-17 |
| Наименование СИ | Системы автоматизированные учета потребления/поставки воды |
| Обозначение типа СИ | АСУПВ |
| Изготовитель | АО "Мосводоканал", г.Москва; ООО "АКСИТЕХ", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 20.11.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные учета потребления/поставки воды (АСУПВ) (далее -АСУПВ), предназначены для измерения давления, объема и расхода холодной и горячей воды, а также автоматического сбора, накопления, обработки, хранения, отображения и передачи полученной информации.
АСУПВ представляют собой многоуровневые автоматизированные измерительные системы с централизованным управлением и распределением функций.
АСУПВ содержат совокупность измерительных каналов (ИК). Принцип действия основан на последовательных преобразованиях измеряемых величин сначала в электрические, а затем в цифровые сигналы с последующим отображением и архивированием измерительной информации. ИК состоят из первичных измерительных преобразователей (ПИП), промежуточных измерительных преобразователей и вторичной (электрической) части (ВИК) включающей в себя контроллеры и оперативно-информационный комплекс. Первичная и вторичная части системы соединяются проводными линиями связи.
АСУПВ состоит из трех уровней.
Нижний уровень включает в себя ПИП и промежуточные измерительные преобразователи приведенные в таблицах 2, 3.
Средний уровень включает в себя модуль процессорный КАМ200-10, модуль процессорный КАМ200-11, модуль дискретных входов КАМ200-50, модуль измерения давления КАМ200-60 контроллера автономного модульного КАМ200 регистрационный номер в Федеральном информационном фонде (рег. №) 50807-12, с помощью которых реализованы каналы передачи данных (GPRS-каналы, GSM, в том числе коммутаторы, модемы, проводные линии связи (RS-232, RS-485). Передача информации введется с заданной периодичностью, а также может осуществляться по запросу сервера сбора данных.
Верхний уровень - уровень сбора, хранения и анализа информации, представляет собой оперативно-информационный комплекс - сервер сбора, передачи, архивирования данных и АРМ оператора. Аппаратные средства верхнего уровня включают в себя стандартные IBM-PC-совместимые ПК с установленным ПО, коммуникационное оборудование сетей Ethernet, оборудование проводного и беспроводного доступа к нижнему уровню системы (модемы, радиопередатчики различных частотных диапазонов).
АСУ11В включает в себя следующие измерительные комплексы, состоящие из компонентов нижнего и среднего уровней, описанных выше:
- «ИК-ЦТП»;
- «ИК-ЦТП 2»;
- «ИК-ДОМ»;
- «ИК-ДОМ 1»;
- «ИК-ДОМ 2».
Измерительный комплекс устанавливается на каждом объекте мониторинга и состоит из шкафа телеметрии и средств измерений нижнего уровня. На входы расположенного в шкафу телеметрии контроллера автономного модульного КАМ200 поступает информация от аналоговых и дискретных первичных преобразователей (датчиков), а также от измерительных устройств, подключенных по интерфейсам RS-232 и RS-485 (рисунок 1).
Полученные данные отправляются на сервер сбора информации, затем могут использоваться внешними сервисами (SCADA-системы, отчетные системы, биллинговые сервисы и т.д.).

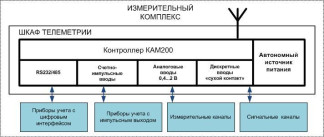

Структурная схема АСУПВ приведена на рисунке 2.
АСУПВ решает следующие задачи:
- периодический (1 раз в сутки) и/или по запросу автоматический сбор и передачу привязанных к единому календарному времени результатов измерений с заданной дискретностью учета (120 минут);
- интеграцию различных систем в единое информационное пространство;
- обработку и подготовку данных потребления/поставки воды конечному потребителю;
- организацию контроля потерь (несанкционированное использование и утечки);
- организацию электронного инвентарного учета оборудования водомерного узла (далее ВУ) и отдельных компонентов;
Лист № 3 Всего листов 23
- организацию потока данных в сторонние системы для последующей обработки и анализа информации.
- диагностику и мониторинг функционирования технических и программных средств АСУПВ;
- конфигурирование и настройку параметров АСУПВ.
Для защиты АСУПВ от несанкционированных изменений (корректировок) предусмотрена аппаратная блокировка, пломбирование средств учета, кроссовых и клеммных коробок, использование запираемых шкафов, содержащих средства связи.
Пломбирование АСУПВ не предусмотрено.
Программное обеспечение (ПО) АСУПВ состоит из встроенного метрологически значимого ПО измерительных компонентов внесенных в Федеральный информационный фонд по обеспечению единства измерений и специализированного ПО «Axitech.AxiUaServer».
В целях предотвращения несанкционированной настройки, случайных, непреднамеренных и преднамеренных вмешательств, приводящих к искажению результатов измерений, ПО имеет несколько степеней защиты:
- защита средствами ОС и встроенного ПО: для пользователей присвоен индивидуальный пароль (средства авторизации) и ограничения по выполнению вида операций, блокировки элементов меню управления, средства аутентификации пользователей и разграничение прав доступа к данным, выполнение протоколирования и аудита действий пользователей.
- аппаратная защита - средства аппаратной сигнализации доступа к оборудованию.
ПО и база данных вместе с настройками, журналами событий размещена на отдельном физическом сервере, хранится в центрах обработки данных, которые наиболее полно соответствуют концепциям отказоустойчивости компьютерного оборудования, в котором используется кластеризация ЦПУ, массивы RAID DASD, особые требования к источникам бесперебойного питания и резервированные каналы передачи данных, обеспечивающие высокую надежность, эксплуатационную готовность и ремонтопригодность.
Защита ПО от несанкционированного доступа соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики АСУПВ нормированы с учетом влияния ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Сервер OPCUA обработки данных для учета потребления воды | ПО контроллеров автономных модульных КАМ200 |
| Идентификационное наименование ПО | Axitech. AxiUaServer | KAM200 10S MVK -1.4.4 |
| Номер версии ПО | не ниже 3.11.4.3 | не ниже 1.4.4 |
| Цифровой идентификатор ПО | 7bd4926e312b10fb3335bdc32f0b9668 | FC08D1BC |
| Алгоритм вычисления цифрового идентификатора | MD5 | CRC32 |
| № | Состав измерительных каналов (ИК) | Диапазон измерений ИК | Пределы допускаемой основной погрешности ПИП4 | Пределы допускаемой основной погрешности ИК в рабочих условиях применения | ||
| Тип первичного измерительного преобразователя (ПИП) | Тип промежуточного измерительного преобразователя | Вторичная (электрическая) часть ИК (ВИК) | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Расход ГВС | ||||||
| 1 | Средства измерения разности температур, средства измерения давления, средства измерения температуры | Теплосчетчик ВИСТ рег. № 20064-10 | модуль сбора и передачи данных КАМ200-10, КАМ200-11 | Температура измеряемой среды от 0 до +150 °С. Разность температур в подающем и обратном трубопроводах. от +1 до +149 °С. Абсолютное давление измеряемой среды от 0,01 до 2,5 МПа. Диапазон условных внутренних диаметров Ду первичных преобразователей расхода полнопроходного исполнения от 2,5 до 800 мм. Средняя скорость потока теплоносителя от 1,0 до 10 м/с | 5 = ±1,85 % Q= 0,4-1,0 м3/ч 5= ±1,10 % Q= 1-4 м3/ч 5= ±0,75 % Q= 4-10 м3/ч 5= ±0,60 % Q= 10-100 м3/ч | 3 2, я и н а 4 е S и р п .м с |
| 2 | Теплосчетчик SA-94 рег. № 43231-14 | Температура измеряемой среды от +20 до +150 °С. Разность температур в подающем и обратном трубопроводах от +5 до +140 °С. Абсолютное давление измеряемой среды от 0,4 до 4,0 МПа. Диапазон условных внутренних диаметров Ду первичных преобразователей расхода полно-проходного исполнения от 10 до 400 мм. Средняя скорость потока теплоносителя от 1,6 до 10 м/с | 5= ±1,0 % 5= ±2,0 % 5= ±5,0 % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 3 | Средства измерения разности температур, средства измерения давления, средства измерения температуры | Теплосчетчик ПРАКТИКА рег. № 27164-04 | модуль сбора и передачи данных КАМ200-10, КАМ200-11 | Диапазон измерения температуры теплоносителя от 0 до 150 °С | 5= ±0,1 % | 3 2, я и н а 4 е м и р п .м с |
| 4 | Теплосчетчик ВЗЛЕТ рег. № 18359-99, рег. № 27010-13, рег. № 27011-13 | Диапазон измерения среднего объемного расхода теплоносителя от 0,1 до 3 1000000 м /ч. Диапазон измерения температуры теплоносителя от 0 до 2,5 МПа | 5= ±0,5 % | |||
| 5 | Теплосчетчик МКТС рег. № 28118-09 | Диапазон измерения температуры теплоносителя от 0 до 150 °С | Класс точности А 5= ±(1+0,01*Qmax/lQl) % Класс точности B 5= ±(1+0,01*Qmax/lQl) % при lQl > Qmax/400 5= ±5 % при lQl < Qmax/400 Класс точности C 5= ±(1+0,01*Qmax/lQl) % при lQl > Qmax/100 5= ±2 % при lQl < Qmax/100 Класс точности D1 5= ±1,0 % Класс точности D2 5= ±0,5 % Класс точности D3 5= ±0,25 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 6 | Средства измерения разности температур, средства измерения давления, средства измерения температуры | Теплосчетчик ТЕРОСС рег. № 26455-04 | модуль сбора и передачи данных КАМ200-10, КАМ200-11 | Диапазон измерения разности температур теплоносителя от 1 до 150 °С. Диапазон измерения температуры теплоносителя: - от 0 до 150 °С - от минус 40 до 150 °С | с электромагнитным полнопроходным преобразователем 1 — Qmax/Q—100, 5= ±1,0 % 100<Qmax/Q< 250, 5= ±1,5 % 250<Qmax/Q<1000,5= ±2,0 % с электромагнитным погружным преобразователем 1 <Qmax/Q<25, от ±1,5 до ±2,0% 25<Qmax/Q<50, от ±2,5 до ±2,7% 50<Qmax/Q<100, от ±3,0до ±4,0% с преобразователем расхода с импульсным выходом от Qmax до Qt, 5= ±2,0 % от Qt до Qmin, 5= ±4,0 % | см. примечания 2, 3 |
| 7 | Теплосчетчик ТРЭМ рег. № 21116-07 | Диапазон условных внутренних диаметров Ду первичных преобразователей расхода электромагнитного типа от 10 до 300 мм. Диапазон измерения разности температур теплоносителя от 2 до 150 °С | 5= ±0,6 % 5= ±1,5 % | |||
| 8 | Теплосчетчик ЛОГИКА рег. № 61862-15, рег. № 49703-12, рег. № 49702-12, рег. № 54511-13 | Диапазон измерения разности температур теплоносителя от 3 до 145 °С | 5= ±2,0 % | |||
| 9 | Теплосчетчик ИРВИКОН ТС-200 рег. № 23452-07 | Диапазон измерения разности температур теплоносителя от 1 до 160 °С | от ±1,0 до ±2,0 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 10 | Средства измерения разности температур, средства измерения давления, средства измерения температуры | Теплосчетчик ТСК-6 рег. № 26641-04 | модуль сбора и передачи данных КАМ200-10, КАМ200-11 | Диапазон измеряемых температур от 0 до 150 °С | 5= ±2,0 % | см. примечания 2, 3 |
| 11 | Теплосчетчик ЭСКО-Т рег. № 23134-02 | Диапазон измеряемых температур от 3 до 150 °С | д= ±1,5 % 0,04 Qmax<Q<Qmax д= ±(1.5+13.34* (0,04-Q/Qmax) Qmm<Q<0,04Qmax | |||
| 12 | Теплосчетчик ТЭМ-106 рег. № 48754-11 | Температура измеряемой среды от 0 до +150 °С. Диапазон условных внутренних диаметров Ду первичных преобразователей расхода полнопроходного исполнения от 15 до 150 мм | от ±0,8 до ±2,0 % | |||
| 13 | Теплосчетчик ЭЛТЕКО рег. № 41822-09, рег. № 60581-15 | Диапазон измерения температуры теплоносителя от 1 до 150 °С | д= ±2,0 % 0,04 Qmax<Q< Qmax д= ±(2,0+0,02Qmax/Q) % Qmin<Q< 0,04Qmax | |||
| 14 | Теплосчетчик ТЭСМА-106 рег. № 52455-13 | Диапазон измерения температуры теплоносителя от 0 до 150 °С | д= ±2,0 % 0,04Ge< G < Ge д= ±(2,0+0,02Gв/G) % Gh < G < 0,04 G д= ±1,0 % 0,04Gв < G < Gв д= ±(1,0+0,0Шв^) % Gh < G < 0,04 Gв | |||
| 15 | Тепловычисли-тель ВКТ-7 рег. № 23195-11 | Диапазон измерения температуры теплоносителя от 0 до 180 °С | д= ±0,1 % | |||
| 16 | Тепловычисли-тель ВКТ-9 рег. № 56129-14 | Диапазон измерения температуры теплоносителя от 2 до 180 °С | д= ±0,1 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 17 | Средства измерения разности температур, средства измерения давления, средства измерения температуры | Теплосчетчик КМ-5 рег. № 18361-10 | модуль сбора и передачи данных КАМ200-10, КАМ200-11 | Разность температур жидкости в трубопроводах от 3 до 147 °С | от ±1,0 до ±5,0 % | см. примечания 2, 3 |
| 18 | Тепловычисли-тель КС-96 рег. № 15531-96 | Диапазон измерения температуры воды от 5 до 180 °С | д= ±0,5 % | |||
| 19 | Тепловычисли-тель ТВ-7 рег. № 46601-11 | Диапазон измерения температуры теплоносителя от 0 до 180 °С | д= ±0,01 % | |||
| 20 | Тепловычисли-тель ТМК рег. № 27635-14 | Диапазон измерения температуры теплоносителя от 0 до 150 °С | д= ±0,1 % | |||
| 21 | Электромагнитный расходомер-счетчик МАЛАХИТ-PC8 рег. № 29648-07 | Предел допускаемой погрешности для расходомеров классов А, В, С | от ±1,0 до ±2,5 % | |||
| 22 | Электромагнитный расходомер-счетчик ОМЕГА-Р рег. № 23463-07 | Пределы допускаемой основной и относительной погрешности при измерениях объемного расхода | от ±0,3 до ±5,0 % | |||
| 23 | Электромагнитный расходомер-счетчик ПРЭМ рег. № 17858-11 | Диапазон измерения температуры теплоносителя от 0 до 150 °С | 5= ±1 % Qt1>Q> Qmax 5= ±2 % Qt2>Q> Qt1 5= ±5 % Qmin>Q> Qt2 | |||
| 24 | Электромагнитный расходомер-счетчик ПРЭМ-2 рег. № 21692-01 | Диапазон измерения температуры теплоносителя от 0 до 150 °С | 5= ±1 % Qt1>Q> Qmax 5= ±2 % Qt2>Q> Qt1 5= ±5 % Qmin>Q> Qt2 5= ±10 % Qmin>Q> Qt2 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Расход ХВС | ||||||
| 25 | Счетчики холодного водоснабжения с импульсным датчиком типа «геркон» MTK-I рег. № 19728-03, рег. № 29149-07 | - | Модуль дискретных входов КАМ200-50 (5= ±1 импульс на 1000 импульсов) => модуль сбора и передачи данных КАМ200-10, КАМ200-11 | от 0,03 до 30,0 м3/ч | 5= ±5 % от Qmin до Qt (исключая) 5= ±2 % свыше Qt до Qmax | см. примечания 2, 3 |
| 26 | Счетчики крыльча-тые холодной и горячей воды СКБ рег. № 26343-08 | от 0,05 до 20,0 м3/ч | 5= ±5 % от Qmin до Qt 5= ±2 % свыше Qt до Qmax (включительно) | |||
| 27 | Счетчики холодной и горячей воды многоструйные MTK рег. № 19728-03, рег. № 29149-07, рег. № 15519-97 | от 0,03 до 30,0 м3/ч | 5= ±5 % от Qmin до Qt (исключая) 5= ±2 % свыше Qt до Qmax | |||
| 28 | Счетчики холодной и горячей воды многоструйные MTW рег. № 19728-03, рег. № 29149-07 | от 0,03 до 30,0 м3/ч | 5= ±5 % от Qmin до Qt (исключая) 5= ±2 % свыше Qt до Qmax | |||
| 29 | Счетчики крыльча-тые холодной и горячей воды с импульсным датчиком типа «геркон» СКБи рег. № 26343-08 | от 0,05 до 20,0 м3/ч | 5= ±5 % от Qmin до Qt 5= ±2 % свыше Qt до Qmax (включительно) | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 30 | Счетчики холодной воды турбинные ВМХм рег. № 47103-11 | - | Модуль дискретных входов КАМ200-50 (5= ±1 импульс на 1000 импульсов) => модуль сбора и передачи данных КАМ200-10, КАМ200-11 | от 0,45 до 500,0 м3/ч | 5= ±5 % от Qmin до Qt 5= ±2 % свыше Qt до Qmax (включительно) | см. примечания 2, 3 |
| 31 | Счетчики холодной воды турбинные ВХС, ВХ рег. № 38999-08 | от 0,08 до 450,0 м3/ч | 5= ±5 % от Qmin до Qt 5= ±2 % свыше Qt до Qmax (включительно) | |||
| 32 | Счетчики холодной воды турбинные ВМХ рег. № 18312-03, рег. № 18312-03 | от 0,3 до 1000,0 м3/ч | 5= ±5 % от Qmin до Qt 5= ±2 % свыше Qt до Qmax (включительно) пределы допускаемой среднеинтегральной погрешности ±1,5 | |||
| 33 | Счетчики холодной и горячей воды СТВХ рег. № 32540-11, рег. № 22957-04, рег. № 61108-15 | от 0,25 до 1000,0 м3/ч | 5= ±5 % от Qmin до Qt 5= ±2 % свыше Qt до Qmax | |||
| 34 | Счетчики холодной и горячей воды ВСХ, ВСХд, ВСТ, ВСГ, ВСГд рег. № 40607-09, рег. № 51794-12 | от 0,012 до 20,0 м3/ч | 5= ±5 % от Qmin до Qt 5= ±2 % свыше Qt до Qmax | |||
| 35 | Счетчики холодной и горячей воды комбинированные MeiTwin рег. № 13919-07 | от 0,02 до 280,0 м3/ч | 5= ±5 % от Qmin до Qt 5= ±2 % свыше Qt до Qmax |
