| Номер в госреестре | 69348-17 |
| Наименование СИ | Дозаторы лабораторные |
| Обозначение типа СИ | "Аквастеп" |
| Изготовитель | Общество с ограниченной ответственностью "СКАНЛАБ" (ООО "СКАНЛАБ"), Московская обл., г. Орехово-Зуево |
| Год регистрации | 2017 |
| Срок свидетельства | 20.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы лабораторные "Аквастеп" (далее - дозаторы) предназначены для точного и быстрого дозирования заданных объемов жидкостей при проведении количественного химического анализа, при производстве химических реактивов.
Принцип работы дозаторов заключается в ручном периодическом перезаполнении стеклянного шприца требуемым объемом дозируемой жидкости. При заполнении устройства требуемый (заранее фиксированный) объем дозируемой жидкости из емкости попадает в цилиндр шприца через пластиковую трубку и входной клапан. Затем, при автоматической смене направления перемещения поршня на противоположное, жидкость дозируется из устройства через выходной клапан и сливной носик в приемную емкость.
Дозаторы лабораторные "Аквастеп" с номинальной вместимостью 2,5; 5; 10; 30; 50; 100 и 400 см поршневого типа монтируются на емкости различного объема.
Установка дозы и её фиксация осуществляется ползунком, перемещающимся по шкале дозатора. Материалами, контактирующими с дозируемой жидкостью, являются боросиликатное стекло, фторопласт, фторидная пластмасса и поливинилиденфторид.
Дозаторы устойчивы к большинству химических реактивов.

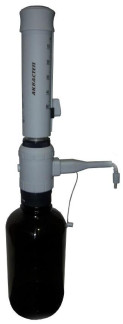

Общий вид представлен на рисунке 1.
Пломбирование дозаторов лабораторных "Аквастеп" не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон объемов дозирования, см3: | |
| - Аквастеп 2,5 | от 0,25 до 2,5 |
| - Аквастеп 5 | от 0,5 до 5 |
| - Аквастеп 10 | от 1 до 10 |
| - Аквастеп 30 | от 2,5 до 30 |
| - Аквастеп 50 | от 5 до 50 |
| - Аквастеп 100 | от 10 до 100 |
| - Аквастеп 400 | от 50 до 400 |
| Наименьшая цена деления, см3: | |
| - Аквастеп 2,5 | 0,05 |
| - Аквастеп 5 | 0,1 |
| - Аквастеп 10 | 0,2 |
| - Аквастеп 30 | 0,5 |
| - Аквастеп 50 | 1,0 |
| - Аквастеп 100 | 2,0 |
| - Аквастеп 400 | 5,0 |
| Пределы допускаемой основной абсолютной погрешности, см3 | |
| - Аквастеп 2,5 | ±0,08 |
| - Аквастеп 5 | ±0,1 |
| - Аквастеп 10 | ±0,18 |
| - Аквастеп 30 | ±0,54 |
| - Аквастеп 50 | ±0,9 |
| - Аквастеп 100 | ±1,8 |
| - Аквастеп 400 | ±4,8 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры дозаторов, общая длина, мм, не более: | |
| - тип: Аквастеп 2,5, Аквастеп 5, Аквастеп 10, Аквастеп 30 | 210 |
| - тип: Аквастеп 50, Аквастеп 100, Аквастеп 400 | 270 |
| - диаметр наружного корпуса дозаторов, мм, не более | 45 |
| - длина сливного кончика, мм, не менее | 155 |
| Масса дозаторов, г, не более | 400 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +30 |
| - относительная влажность, % | до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| мм рт.ст. | от 630 до 800 |
| Средний срок службы, лет | 4 |
| Средняя наработка на отказ, тысяч доз | 450 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
| Таблица 3 - Комплектность дозаторов лаборато] | рных "Аквастеп" | |
| Наименование | Обозначение | Количество |
| Дозатор лабораторный "Аквастеп" | - | 1 шт. |
| Пластиковая трубка | - | 1 шт. |
| Переходная насадка на емкость | - | 3 шт. |
| Паспорт | 9443-004-53132530 ПС | 1 экз. |
| Упаковка | - | 1 шт. |
| Руководство по эксплуатации | 9443-004-53132530 РЭ | 1 экз. |
| Методика поверки | 9443-004-53132530 МП | 1 экз. |
осуществляется по документу 9443-004-53132530 МП "Дозаторы лабораторные "Аквастеп". Методика поверки", утвержденному ФГУП "ВНИИМС" 01.08.2017 г.
Основные средства поверки:
- весы лабораторные по ГОСТ OIML R 76-1-2011, с наибольшим пределом взвешивания
500 г;
- весы лабораторные по ГОСТ OIML R 76-1-2011, с наибольшим пределом взвешивания
200 г;
- термометр до +50°С с ц.д. 0,1°С
- дистиллированная вода по ГОСТ 6709-72
- барометр с диапазоном измерений от 80 до 160 кПа с погрешностью не более ±0,200 кПа.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений объема жидкости»,
ГОСТ 28311-89 «Дозаторы медицинские лабораторные. Общие технические требования и методы испытаний»,
| Зарегистрировано поверок | 439 |
| Поверителей | 25 |
| Актуальность данных | 19.11.2024 |
