| Номер в госреестре | 69350-17 |
| Наименование СИ | Измерители-регистраторы температуры однократного применения |
| Обозначение типа СИ | LogTag |
| Изготовитель | "LogTag Recorders Limited", Новая Зеландия; Заводы-изготовители: "Moonpo Development Limited", Гонконг; "Techsen Electronics (Shenzhen) Co., Ltd.", Китай; ООО "ЛОГТЭГ РУС", г.Обнинск |
| Год регистрации | 2017 |
| Срок свидетельства | 20.11.2022 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регистраторы температуры однократного применения LogTag (далее по тексту - измерители или терморегистраторы) предназначены для измерений и регистрации температуры окружающей среды в помещениях для хранения и при перевозке различной продукции. Также при использовании специального водонепроницаемого защитного бокса измерители могут применяться для измерений температуры жидких сред, не агрессивных к материалу бокса.
Принцип действия измерителей основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре и поступающих в электронный блок от встроенных первичных преобразователей температуры, в цифровой код.
Каждый измеритель представляет собой автономный программируемый самописец, фиксирующий температуру в течение заданных пользователем временного интервала и длительности записи. Запись в них установочных параметров и считывание информации, накопленной в приборах, производится с помощью персонального компьютера, используя специальный интерфейс связи LogTag LTI/USB. После однократного мониторинга температурного режима, измерители дальнейшей эксплуатации не подлежат.
Измерители позволяют установить пороговые значения, при нарушении которых выдается сигнал «ТРЕВОГА». Допускается опускать и проводить измерения температуры в жидкости, используя, дополнительный защитный бокс.
Измерители-регистраторы температуры одноразового применения LogTag изготавливаются следующих моделей: ТИКТ (TICT), ТИКС (TICS), ТИК20 (TIC20), ШРИК-4 (SRIC-4), ШРИК-4Е (SRIC^), ЮШРИК-4 (USRIC-4), ЮШРИК-8 (uSRIC-8), ЮШРИК-8М (USRIC-8м), ШРИЛ-8 (SRIL-8). Модели измерителей различаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Конструктивно все измерители выполнены в виде компактного моноблока из поликарбоната со встроенным первичным преобразователем. Измерители модели ТИК20 (TIC20) обладают функциями электронного журнала событий продолжительностью до 20 суток мониторинга и имеют встроенный жидкокристаллический дисплей, на котором отображаются данные регистрации температуры за последние 20 суток (минимальная и максимальная температура, отклонение от пороговых значений за сутки).

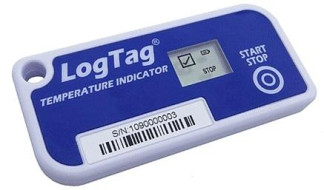

Общий вид измерителей-регистраторов температуры одноразового применения LogTag представлен на рисунках 1-6.
LogTag
Рисунок 4 - Общий вид измерителей модели ШРИК-4 (SRIC-4), ШРИК-4Е (SRIC^)
Общий вид интерфейсов связи LogTag LTI/USB, использующихся для программирования и считывания измеренной информации с логгеров представлен на рисунках 7, 8.
Лист № 3 Всего листов 7
Общий вид защитного бокса, используемого для проведения измерений температуры при погружении в жидкость, представлен на рисунке 9.
Программное обеспечение (ПО) измерителей состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в измеритель на предприятии-изготовителе во время производственного цикла. В результате испытаний встроенного ПО установлено, что функции, способные повлиять на метрологические характеристики измерителей - отсутствуют. Идентификационные данные программного обеспечения - отсутствуют.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Автономное ПО «LogTag Preset» используется только ограниченным кругом пользователей и применяется для настройки с расширенными возможностями измерителей однократного применения. Автономное ПО «LogTag Analyzer» используется неограниченным кругом пользователей и предназначено для считывания информации, полученной от измерителей однократного применения.
Всего листов 7
Метрологические и технические характеристики измерителей-регистраторов температуры однократного применения ЛогТэг (LogTag) приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение характеристики (в зависимости от модели измерителя) | ||||||
| ТИКТ (TICT) | ТИКС (TICS) | ТИК20 (TIC20) | ШРИК-4 (SRIC-4), ШРИК-4Е (SRIC-4E) | ЮШРИК-4 (US-RIC-4) | ЮШРИК-8 (USRIC-8), ЮШРИК-8М (USRIC-8M) | ШРИЛ-8 (SRIL-8) | |
| Диапазон измерений температуры, °С | от -25 до +60 | от -25 до +60 | от -30 до +60 | от -25 до +60 | от -25 до +60 | от -25 до +60 | от -80 до +40 |
| Пределы допускаемой абсолютной погрешности измерений, °С | ±0,5 | ±0,5 (в диапазоне от -10 до +25 °С включ.); ±1,0 (в диапазоне от-25 до -10 °С включ. и св. +25 и до +60 °С) | ±0,5 | ±0,5 | ±0,5 (в диапазоне от -5 до +30 °С включ.); ±0,8 (в диапазоне от -25 до -5 °С включ. и св. +30 и до +60 °С) | ±0,5 (в диапазоне от -5 до +30 °С включ.); ±0,8 (в диапазоне от -25 до -5 °С включ. и св. +30 и до +60 °С) | ±1,0 (в диапазоне от -30 до +20 °С включ.); ±1,2 (от -45 до -30 °С не включ. и св. +20 до +40 °С); ±1,7 (в диапазоне от -80 до -45 °С не включ.) |
| Дискретность измерителя (при измерении и регистрации температуры), °С | 0,1 | ±0,1 (в диапазоне от -80 до 0 °С включ.); ±0,2 (в диапазоне св. 0 до +20 °С включ.); ±0,5 (в диапазоне св. +20 до +40 °С) | |||||
| Номинальное напряжение питания, В | 3 (литий-диоксид марганцевая батарея Li-MnO2) | 3,6 (низкотемпературная литиевая батарея) | |||||
| Г абаритные размеры, мм | 71,5x33,0x8,6 | 71,5x33,0x8,6 | 73,0x54,5x8,6 | 77,0x54,5x8,6 | 93,0x54,5x8,6, включая защитный колпачок на USB | 93,0x54,5x8,6, включая защитный колпачок на USB | 86,0x54,5x8,6 |
| Масса, г, не более | 19 | 19 | 30 | 28 | 31 | 32 | 35 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при окружающей температуре +25 °С), %, не более | от -25 до +60 95 | от -25 до +60 95 | от -30 до +60 95 | от -25 до +60 95 | от -25 до +60 95 | от -25 до +60 95 | от -80 до +40 95 |
| Средний срок службы | 6 мес. (с момента программирования) | до 18 мес. (с момента программирования) | 6 мес. (с момента программирования) | 6 мес. (с момента программирования) | 6 мес. (с момента программирования) | 6 мес. (с момента программирования) | 6 мес. (с момента программирования) и не менее 14 суток при температуре -80 °С |
Таблица 4 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Измеритель-регистратор температуры однократного применения LogTag | 1 шт. | Кол-во и модель в соответствии с заказом |
| Интерфейс LogTag LTI/USB (тип А или В) | 1 шт. | На партию (при поставке в один адрес) |
| Руководство по эксплуатации (на русском языке) | 1 экз. | На партию (при поставке в один адрес) |
| Руководство по эксплуатации (на английском языке) | 1 экз. | На партию (при поставке в один адрес) |
| Методика поверки МП 207.1-016-2017 | 1 экз. | На партию (при поставке в один адрес) |
| Паспорт | 1 экз. | Допускается оформление группового паспорта на партию измерителей одной модели |
| Защитный бокс для погружения в жидкость | 1 шт. | По дополнительному заказу |
| Диск с программным обеспечением «LogTag Analyzer» | 1 шт. | По дополнительному заказу (существует свободный доступ к ПО на сайте производителя и дистрибьютора) |
| Диск с программным обеспечением «LogTag Preset» | 1 шт. | По дополнительному заказу (только для дистрибьюторов и аккредитованных лабораторий) |
осуществляется по документу МП 207.1-016-2017 «Измерители-регистраторы температуры однократного применения LogTag. Методика поверки» утверждённому ФГУП «ВНИИМС» 29 марта 2017 г.
Основные средства поверки:
Рабочий эталон - термометр сопротивления эталонный ЭТС-100 3 разряда по ГОСТ 8.5582009;
Измеритель температуры многоканальный прецизионный МИТ 8.15М (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2, ТПП-1.3 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя:
ТУ 4211-001-02065707-2016 Измерители-регистраторы температуры ЛОГТЭГ (LogTag) однократного применения с ЖК-дисплеем. Технические условия.
