| Номер в госреестре | 69352-17 |
| Наименование СИ | Стенды балансировочные под товарным знаком "HOFMANN" |
| Обозначение типа СИ | geodyna, мод. 4900-2p, 7340l MB, 7300S OPEL, 7340p MB, 7500p MB, 7600p MB, 7700l MB, 7750p MB, 7800-2p, 7850-2p, 8200p MB, 8200-2p, 8200-2p MB, 8250-2p, 8250p MB, 8250-2p MB, 8250p OPEL, 9000p MB, 9000p OPEL, и VAS, мод. 741 055, 741 057, 741 059 |
| Изготовитель | "Snap-on Equipment S.r.l. a Unico Socio", Италия |
| Год регистрации | 2017 |
| Срок свидетельства | 20.11.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды балансировочные под товарным знаком HOFMANN серии geodyna, модификаций 4900-2p, 7340l MB, 7300S OPEL, 7340p MB, 7500p MB, 7600p MB, 7700l MB, 7750p MB, 7800-2p, 7850-2p, 8200p MB, 8200-2p, 8200-2p MB, 8250-2p, 8250p MB, 8250-2p MB, 8250p OPEL, 9000p MB, 9000p OPEL, и серии VAS, модификаций 741 055, 741 057, 741 059 (далее -стенды) предназначены для измерений неуравновешенной массы дисбаланса и углового положения корректирующих грузов в одной или двух плоскостях коррекции при балансировке колес автомобилей.
Принцип действия стендов основан на вычислении величины неуравновешенной массы дисбаланса и величины углового положения установки корректирующей массы, из величин сил, которые действуют на опору вала ротора стендов при вращении колеса, установленного на валу. Величины этих сил измеряются с помощью пьезоэлектрических датчиков, установленных в специальной опоре вала ротора. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опору вала при возникающем дисбалансе. Произведение массы остаточного дисбаланса на расстояние равное величине эксцентриситета этой массы и определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптико-электрических датчиков, которые также устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в блоке обработки.
Стенды конструктивно состоят из основных частей: станины, в которой размещены: балансировочный блок (вал с зажимными приспособлениями, система измерительных датчиков и электропривод с тормозной системой); электронный блок обработки с устройством отображения измеряемой информации. К станине крепится откидывающийся защитный кожух, выполняющий функции элемента безопасности и автомата выключения электродвигателя. Перед началом процесса балансировки колесо закрепляется на валу стенда с помощью фланца и прижимной гайки. Центрирование колеса относительно вала производится путем его посадки на центральное отверстие диска через переходные конусы различного диаметра, либо через специальные планшайбы. Планшайба центрируется и жестко крепится на валу ротора. Колесо на планшайбе крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного диска автомобиля. Прижимная гайка имеет ручной привод для крепления колеса на валу шпинделя. Измерение положения левой плоскости коррекции при динамической балансировке и плоскости коррекции при статической балансировке проводится с помощью встроенной линейки. Остановка вращения колеса после завершения измерительного цикла проводится автоматически, с помощью электромагнитного тормозного приспособления. Временной момент срабатывания тормозного приспособления задается датчиками измерения углового положения корректирующих масс.
Выпускаемые модели отличаются дизайном исполнения, типом применяемого устройства вывода и отображения информации.
Информация о значении индекса в конце наименования модификации приведена в таблице 1.
Таблица 1
| Индекс | Конструктивные особенности |
| S | Стенды оснащены ультразвуковым датчиком измерения ширины обода |
| 1 | Стенды оснащены точечным лазерным указателем положения груза |
| ^ 2P | Стенды оснащены электромеханическим зажимным устройством «Power clamp» |
| MB, OPEL | Стенды выполнены по спецификациям производителя автомобилей Mercedes Benz или OPEL соответственно |
Для ограничения доступа к определённым частям в целях несанкционированной

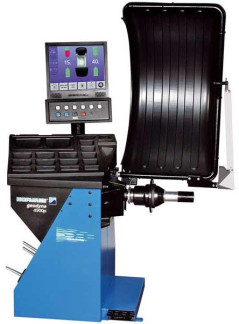

настройки и вмешательства производится пломбирование усилителя тензометрической системы внутри корпуса стенда. Общий вид стендов представлен на рисунках 1 - 15.
винтов блока предварительного
шт
Стенды имеют встроенное программное обеспечение (далее - ВПО), которое устанавливается в энергонезависимую память стендов при их производстве. Изменение ВПО не предусмотрено.
Уровень защиты ВПО «Высокий» в соответствии с Р 50.2.077-2014. Конструкция стендов исключает возможность несанкционированного влияния на ВПО и измерительную информацию. Идентификационные данные ВПО приведены в таблицах 2 и 3
Таблица 2 - Идентификационные данные программного обеспечения
| Модификация | geodyna 4900-2P | geodyna 7340L MB, geodyna 7340P MB, geodyna 7700L MB, geodyna 7750P MB, VAS 741 055, VAS 741 057, VAS 741 059 | geodyna 7300S OPEL, geodyna 7500P MB |
| Идентификационное наименование ПО | ВПО | ||
| Номер версии (идентификацио нный номер ПО), не ниже | 4.5.21 | 7.0.10 | 6.1.2 |
| Цифровой идентификатор ПО | |||
Таблица 3 - Идентификационные данные программного обеспечения
| Модификация | geodyna 7600P MB | geodyna 7800-2P, geodyna 7850-2P, geodyna 8200P MB, geodyna 8200-2P, geodyna 8200-2P MB, geodyna 8250-2P, geodyna 8250P MB, geodyna 8250-2P MB, geodyna 8250P OPEL | geodyna 9000P MB geodyna 9000P OPEL |
| Идентификационное наименование ПО | ВПО | ||
| Номер версии (идентификацион ный номер ПО), не ниже | 2.4.1 | 5.1.17 | 4.6.6 |
| Цифровой идентификатор ПО | |||
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений неуравновешенной массы дисбаланса, г | от 0 до 999 |
| Пределы допускаемой относительной погрешности измерений неуравновешенной массы дисбаланса, % - в диапазоне от 0 до 100 г включ. св. 100 до 999 г | ±3 ±5 |
| Диапазон определения угла установки корректирующей массы, ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности определения угла установки корректирующей массы, ° | ±1,4 |
| Наименование характеристики | Значение | ||||||
| Модификация | geodyna 4900-2P | geodyna 7340L MB geodyna 7300S OPEL geodyna 7340P MB | geodyna 7500P MB geodyna 7600P MB | geodyna 7700L MB | geodyna 7750P MB | geodyna 7850-2P | geodyna 7800-2P geodyna 8200P MB |
| Диаметр обода балансируемого колеса, мм | от 254 до 812 | ||||||
| Ширина обода балансируемого колеса, мм | от 76,2 до 508,0 | ||||||
| Г абаритные размеры (Д*ШхВ), мм, не более | 1130х 1380х 1770 | 880x1380x1670 | 1380x 1020 x 1550 | 1940x1020x1550 | 1380x1020x1570 | ||
| Максимальная масса балансируемого колеса, кг, не более | 70 | ||||||
| Масса, кг, не более | 150 | 90 | 140 | 165 | 230 | 235 | 170 |
| Требования по электропитанию: - напряжение питания переменного тока, В - частота переменного тока, Гц | гу'-у ГЧ+10 % 230 -15 % 50±1 | ||||||
| Рабочий диапазон температур, °С | от +10 до +35 | ||||||
| Наименование характеристики | Значение | |||||
| Модификация | geodyna 8200-2p geodyna 8200-2p MB | geodyna 8250-2p geodyna 8250p MB geodyna 8250-2p MB geodyna 8250p OPEL | geodyna 9000p MB geodyna 9000p OPEL | VAS 741 055 | VAS 741 057 | VAS 741 059 |
| Диаметр обода балансируемого колеса, мм | от 254 до 812 | |||||
| Ширина обода балансируемого колеса, мм | от 76,2 до 508,0 | |||||
| Габаритные размеры (ДxШxВ), мм, не более | 1380x1020x1570 | 1940x1020x1570 | 1450x990x1710 | 880x 1380x 1670 | 1380x 1020 x 1550 | 1940 x 1020 x 1550 |
| Максимальная масса балансируемого колеса, кг, не более | 70 | |||||
| Масса, кг, не более | 170 | 235 | 210 | 90 | 165 | 230 |
| Требования по электропитанию: - напряжение питания переменного тока, В - частота переменного тока, Гц | гу'-у /Л+10 % 230 -15 % 50±1 | |||||
| Рабочий диапазон температур, °С | от +10 до +35 | |||||
наносится на корпус стендов в виде наклейки и на титульный лист руководства по эксплуатации методом печати.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стенд балансировочный, модификация в соответствии с заказом | - | 1 шт. |
| Комплект зажимных и установочных приспособлений и принадлежностей | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 шт. |
осуществляется по документу МП АПМ 54-17 «Стенды балансировочные под товарным знаком HOFMANN серии geodyna, модификаций 4900-2p, 73401 MB, 7300S OPEL, 7340p MB, 7500p MB, 7600p MB, 77001 MB, 7750p MB, 7800-2p, 7850-2p, 8200p MB, 8200-2p, 8200-2p MB, 82502p, 8250p MB, 8250-2p MB, 8250p OPEL, 9000p MB, 9000p OPEL, и серии VAS, модификаций 741 055, 741 057, 741 059. Методика поверки», утверждённому ООО «Автопрогресс-М» «15» мая 2017 г.
Основные средства поверки:
- весы лабораторные электронные AJ-1200CE (рег. № 25752-07);
- линейка измерительная металлическая (рег. № 66266-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
МИ 2977-06 «ГСИ. Станки для балансировки колес легковых автомобилей и микроавтобусов. Общие требования к методикам поверки»
Техническая документация «Snap-on Equipment S.r.l. a Unico Socio», Италия.
| Зарегистрировано поверок | 16 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
