Государственный реестр средств измерений

Расходомеры электромагнитные Badger Meter ModMAG мод. M1000, M2000, M3000, M4000, M5000, 69354-17

69354-17
Расходомеры электромагнитные Badger Meter ModMAG моделей M1000, M2000, M3000, M4000, M5000 (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей.
Карточка СИ
Номер в госреестре 69354-17
Наименование СИ Расходомеры электромагнитные
Обозначение типа СИ Badger Meter ModMAG мод. M1000, M2000, M3000, M4000, M5000
Изготовитель "Badger Meter Czech Republic s.r.o.", Чехия
Год регистрации 2017
Срок свидетельства 20.11.2022
МПИ (интервал между поверками) 5 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры электромагнитные Badger Meter ModMAG моделей M1000, M2000, M3000, M4000, M5000 (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей.

Описание

Принцип действия расходомеров основан на явлении индуцирования электродвижущей силы (ЭДС) в движущемся в магнитном поле проводнике - измеряемой среде.

Индуцируемая ЭДС, значение которой пропорционально скорости (расходу) измеряемой среды, воспринимается электродами и поступает на электронный блок преобразования, выполняющий обработку сигнала в соответствии с установленными алгоритмами.

Расходомеры состоят из первичного преобразователя (датчика) и электронного блока (усилителя).

Первичный преобразователь представляет собой футерованный защитным материалом отрезок трубопровода из немагнитной стали, заключенный в кожух, защищающий элементы магнитной системы расходомера.

Электронный блок расходомера выполнен в герметичном корпусе, внутри которого расположены печатная плата и элементы присоединения внешних цепей. Электронный блок снабжен устройством отображения - табло, отображающим результаты измерений и диагностики, а также обеспечивает формирование импульсных сигналов.

Расходомеры выпускаются двух типов конструкции: компактной - при установке электронного блока непосредственно на первичном преобразователе, и отделенной - при установке электронного блока на стене или монтажной панели.

Расходомеры выпускаются следующих моделей M1000, M2000, M3000, M4000, M5000, отличающихся по погрешности измерений объемного расхода и объема; по виду электропитания (только от сети переменного тока и/или от литиевой батареи).

Расходомеры имеют различные конструктивные исполнения, характеризующие:

-    способ присоединения к трубопроводу: фланцевый, межфланцевый (типа «сэндвич») и

др.;

-    диапазон измерений расхода при одном и том же диаметре условного прохода расходомера.

Расходомер обеспечивает (в зависимости от исполнения):

-    формирование цифрового сигнала в стандарте интерфейса RS232, RS485, USB или Ethernet, несущего информацию о результатах измерений и диагностике;

-формирование токового сигнала в диапазоне тока (4-20) мА, пропорционального измеренному расходу;

-    отображение результатов измерений и диагностики посредством табло.

Расходомеры по защищенности от воздействия окружающей среды выполнены в

соответствии со степенью защиты IP67(IP68 по заказу) по ГОСТ 14254.

При установке расходомера на трубопроводе необходимо соблюдать длины прямых участков 5Ду до расходомера и 3Ду после расходомера.

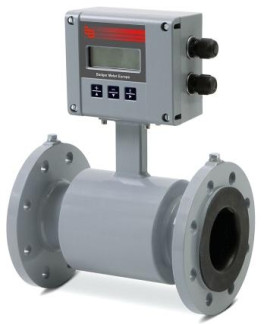

Общий вид расходомеров приведен на рисунке 1.

Рисунок 1 - Общий вид расходомеров.

Защита целостности электрических соединений в процессе эксплуатации осуществляется путем пломбирования корпуса электронного блока. Установка заводской пломбы не предусмотрена. Место пломбирования расходомера показано на рисунке 2.

Таблица 1 - Идентификационные данные ПО расходомеров

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

M1000R

M2000

M3000

M4000

M5000

Номер версии (идентификационный номер) ПО

Не ниже «1.0.2»

Не ниже «1.12»

Не ниже «1.0»

Не ниже «1.0»

Не ниже «2.0.13»

Уровень защиты ПО в соответствии с Р 50.2.077-2014 «Средний».

Нормирование метрологических характеристик проведено с учетом того, что ПО является неотъемлемой частью расходомеров.

Таблица 2-Метрологические характе

ристики расходомеров

Наименование характеристики

Значение

M1000

M2000

M3000

M4000

M5000

Диаметр условного прохода (Ду), мм

от 6 до 1600

от 6 до1200

от 6 до 300

от 15 до 600

Диапазон скорости потока V, м/с

от 0,03 до 12*

Диапазон измерений объемного расхода, м3/ч

от S 'V мин до s 'V макс

где S - площадь поперечного сечения трубопровода, VM - минимальная скорость измеряемого потока, Vm^ - максимальная скорость измеряемого потока.

Пределы допускаемой относительной погрешности измерений объемного расхода и объема, %

(V - скорость потока, м/с)

±(0,3+0,2/V)

±(0,2+0,1/V)

±(0,4+0,2/V)

Примечания * При обратном направлении потока погрешность не нормируется.

Таблица 3-Основные технические характеристики расходомеров

Наименование

характеристики

Значение

M1000

M2000

M3000

M4000

M5000

Интерфейс

RS 232, RS422, RS485, ModBus RTU, Ethernet

RS 232/485, ModBus RTU, HART, M-Bus, Profibus DP

RS 232

RS 232, ModBus RTU, IrDA, M-Bus

Входные/выходные

сигналы:

-    токовый

(активный/пассивный), мА

-    частотный, кГц

от 0/4 до20 от 0 до 10,0

от 0/4 до 20 от 0 до 10,0

от 0/4 до 20

от 0 до 0,1

Электрическое питание: от сети переменного тока частотой 50 ±1Гц, В от постоянного тока, В встроенная Li батарея, В

от 220 до 240 24

от 85 до 265 9-36

от 85 до 265 24*

от 85 до 265

от 220 до 240*

24*

3,6

Потребляемая мощность, Вт, не более

10

20

батарейное

питание

Габаритные размеры (в зависимости от Ду и исполнения)

длина, мм ширина, мм высота, мм

от 170 до 1600 от 90 до 1895 от 333 до 2120

от 170 до 1600 от 90 до 1895 от 333 до 2120

от 170 до 1000 от 90 до 1455 от 342 до 1693

от 170 до 500 от 90 до 445 от 342 до 720

от 170 до 600

от 95 до 565 от 342 до 818

Масса расходомера, кг (в зависимости от Ду и

от 2,6 до 850

от 3,6 до 570

от 3,6 до 130

от 4,2 до 260

Всего листов 5

исполнения)

Присоединение к трубопроводу

фланцевое, фланцевое, сэндвич сэндвич .

фланцевое

фланцевое

фланцевое

Удельная

электропроводность измеряемой среды, мкСм/см, не менее

5

20

Температура окружающего

о/~'

воздуха, С

от -20 до +60

Температура измеряемой среды в зависимости от материала футеровки, оС: тефлон, фторопласт, PTFE

твердая/мягкая резина

от -40 до +150 от 0 до +80

Давление измеряемой среды, МПа, не более

10

Относительная влажность окружающего воздуха при температуре 35 оС, %, не более

95

Средний срок службы, лет

10

Средняя наработка до отказа, ч

61000

Примечание * Опционально (поставляется по заказу).

Знак утверждения типа

наносится на лицевую панель расходомеров в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 4-Комплектность расходомеров

Наименование

Кол-во

Примечание

Расходомер электромагнитный

1

Исполнение согласно заказу

Руководство по эксплуатации

1

Методика поверки МП 2550-0291-2017

1

1 экз. при групповой поставке

Поверка

осуществляется по документу МП 2550-0291-2017 «Расходомеры электромагнитные Badger Meter ModMAG моделей M1000, M2000, M3000, M4000, M5000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 11.08.2017 г.

Основные средства поверки:

- установка проливная поверочная 2 разряда по ГОСТ 8.510-2002, диапазон воспроизведения расхода воды не менее (Qmin - Qmax).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
