| Номер в госреестре | 69356-17 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ПРАМЕР-ТЕПЛО-ПС |
| Изготовитель | Акционерное общество «Промсервис» (АО «Промсервис»), Ульяновская обл., г. Димитровград |
| Год регистрации | 2017 |
| Срок свидетельства | 20.11.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики ПРАМЕР-ТЕПЛО-ПС (далее - теплосчетчики) предназначены для измерений и регистрации параметров теплоносителя и количества тепловой энергии в открытых и закрытых системах теплоснабжения.
Принцип действия теплосчетчиков основан на преобразовании выходных электрических сигналов от датчиков параметров теплоносителя (преобразователей расхода и (или) счетчиков жидкости, термопреобразователей сопротивления из платины и (или) комплектов, преобразователей (датчиков) давления), установленных в трубопроводах, поступающих в тепловычисли-тель. Тепловычислитель преобразует и представляет текущие, часовые, суточные, месячные и нарастающим итогом показания на встроенном табло и посредством интерфейса USB, RS232, RS485, Ethernet, M-Bus или GSM/GPRS количества теплоты (тепловой энергии), массы, объема и объемного расхода, температуры и разности температур, давления, времени работы (времени счета и отсутствия счета количества теплоты), текущего времени и даты. Масса теплоносителя и количество теплоты вычисляются тепловычислителем. Хранение архивной, итоговой информации и параметров настройки осуществляется в тепловычислителе. Архив тепловычислителей рассчитан на 1152 часа, 128 суток и 32 месяца. Тепловычислители обеспечивают возможность ввода базы данных (параметров настройки и их значений), определяющих алгоритм их работы, а также просмотр базы данных в эксплуатационном режиме без возможности ее изменения.
Конструктивно теплосчетчики состоят из следующих составных частей - средств измерений (СИ) утвержденного типа:
- вычислителя количества теплоты (тепловычислителя);
- одного или нескольких преобразователей расхода и (или) счетчиков жидкости (далее -
ПР);
- одного или нескольких термопреобразователей сопротивления (далее - ТС) из платины и (или) комплектов ТС;
- от нуля до нескольких преобразователей (датчиков) давления (далее - ПД).
Используемые в составе теплосчетчика типы СИ приведены в таблице 1.
| Исполнение теплосчетчика | Тип тепло-вычислителя (регистрационный номер) | Тип ПР (регистрационный номер) | Тип ТС (регистрационный номер) | Тип ПД (регистрационный номер) |
| ПРАМЕР-ТЕПЛО-ПС-01 | ТВ 7 (46601-11) | ЭМИР-ПРАМЕР-550 (27104-08); ПРАМЕР-510 (24870-09); ВЭПС-Р (61872-15) | ТС-Б (61801-15); КТС-Б (43096-15); КТПТР-01, КТПТР-06 (46156-10) | СДВ (28313-11); КОРУНД (47336-16); ПД-Р (40260-11) |
| ПРАМЕР-ТЕПЛО-ПС-02 | ВКТ-9 (56129-14) | |||
| ПРАМЕР-ТЕПЛО-ПС-ОЗ | ВКТ-7М (67164-17) | |||
| ПРАМЕР-ТЕПЛО-ПС-04 | СПТ944 (64199-16) | |||
| ПРАМЕР-ТЕПЛО-ПС-05 | СПТ941 (29824-14) | |||
| Примечание - В скобках приведены регистрационные номера СИ в Федеральном информационном фонде по обеспечению единства измерений (номера Госреестра). | ||||
Исполнения теплосчетчиков отличаются типами применяемых тепловычислителей. В составе теплосчетчика каждого исполнения могут применяться любые типы ПР, ТС и ПД, приведенные в таблице 1.
Теплосчетчики обеспечивают измерения тепловой энергии по одному или двум тепловым вводам (ТВ1 и ТВ2), представленными закрытой и (или) открытой водяными системами теплопотребления. Каждый ТВ1 и ТВ2 может иметь трубопроводы: подающий, обратный и горячего водоснабжения, подпитки или питьевой воды.
Максимальное количество применяемых ПР, ТС и ПД в теплосчетчиках в зависимости от типа и модели (исполнения) тепловычислителя приведено в таблице 2.
Таблица 2 - Максимальное количество ПР, ТС и ПД в теплосчетчиках
| Исполнение теплосчетчика | Тип те-пловы-числителя | Модель (исполне ние) тепло- вычислите ля | Максимальное количество подключаемых датчиков | |||||
| ТВ1 | ТВ2 | |||||||
| ПР | ТС | ПД | ПР | ТС | ПД | |||
| ПРАМЕР- ТЕПЛО-ПС-01 | ТВ 7 | ТВ7-01 | 3 | 2 | - | 1 | - | - |
| ТВ7-02 | 3 | 2 | - | 3 | 2 | - | ||
| ТВ7-03 | 3 | 3 | - | 3 | 3 | - | ||
| ТВ7-04 | 3 | 3 | 3 | 3 | 3 | 2 | ||
| ПРАМЕР- ТЕПЛО-ПС-02 | ВКТ-9 | ВКТ-9-01 | 3 | 3 | 3 | - | - | - |
| ВКТ-9-02 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| ПРАМЕР- ТЕПЛО-ПС-03 | ВКТ-7М | ВКТ-7М-01 | 3 | 3 | 3 | - | - | - |
| ВКТ-7М-02 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| ПРАМЕР- ТЕПЛО-ПС-04 | СПТ944 | - | 3 | 3 | 3 | 3 | 3 | 3 |
| ПРАМЕР- ТЕПЛО-ПС-05 | СПТ941 | 941.20 | 3 | 3 | 3 | - | ||
Типы, в соответствии с таблицей 1, и количество ПР, ТС и ПД, в соответствии с таблицей 2, определяются при заказе теплосчетчика.

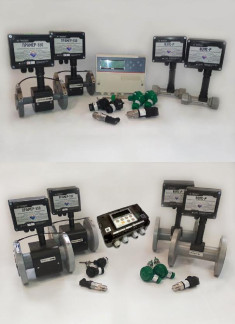

Внешний вид теплосчетчиков исполнений 01, 02, 03, 04 и 05 представлен на рисунках 1, 2, 3, 4 и 5 соответственно.
| 1 | КТС-Б |
| сдв |
| КТПТР-06 I | \ | \ ' | ||
| КОРУНД | КТС-Б | 1 СДВ | ||
| ВЭПС-Р | ЭМИР-ПРАМЕР-550 | I ВЭПС-Р I | ЭМИР-ПРАМЕР-550 | |
| Гр | ят ^ 1 | 1 ч | СПТ944 | 1 |
| / | \ | |||||
| СДВ | КТС-Б | КТПТР-01 | КОРУНД | |||
Рисунок 3 - Внешний вид т еплосчетчиков исполнения 03
В целях предотвращения несанкционированного доступа к узлам регулировки, настройки и программному обеспечению (ПО), составные части теплосчетчиков пломбируются. Места пломбирования составных частей теплосчетчиков приведены в описаниях типа. Места пломбирования тепловычислителей приведены на рисунках 6 - 10.
Место
пломбирования
Место
оломбировавия
Рисунок 9 - Пломбирование тепловычислителя СПТ944
Место
пломбирования
Рисунок 10 - Пломбирование тепловычислителя СПТ941
Тепловычислители теплосчетчиков имеют программное обеспечение (ПО). ПО встроенное, метрологически значимое, реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Идентификационные данные ПО приведены в таблице 3.
В целях предотвращения несанкционированного доступа к узлам регулировки, настройки и ПО, а также элементам конструкции составных частей теплосчетчика предусмотрены места пломбирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" в соответствии с Р 50.2.077-2014.
Таблица 3 — Идентификационные данные ПО
| Тип тепловы- числителя | Идентификационные данные (признаки) | Значение |
| ТВ7 | Идентификационное наименование ПО | ПВ |
| Номер версии (идентификационный номер) ПО | 1.0 | |
| Цифровой идентификатор ПО | D52E | |
| ВКТ-9 | Идентификационное наименование ПО | ВКТ-9-01(02) |
| Номер версии (идентификационный номер) ПО | v01^ | |
| Цифровой идентификатор ПО | 1039 | |
| ВКТ-7М | Идентификационное наименование ПО | ВКТ-7М |
| Номер версии (идентификационный номер) ПО | 3.Х | |
| Цифровой идентификатор ПО | А4Е5 | |
| СПТ944 | Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 1.0.х.х.хх | |
| Цифровой идентификатор ПО | 2602 | |
| СПТ941 | Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер) ПО | 1.0.х.х.хх | |
| Цифровой идентификатор ПО | 27А5 |
Метрологические и технические характеристики теплосчетчиков приведены в таблицах 4
и 5.
Таблица 4 - Метрологические и технические характеристики преобразователей расхода
| Тип ПР | Дм | Диапазон расходов, м3/ч | Диапазон темпе- о/~' ратур, С | Рабочее давление, МПа | Регистрационный номер |
| Преобразователь расхода электромагнитный ЭМИР-ПРАМЕР-550 | от 15 до 150 | от 0,006 до 600 | от +1 до +150 | от 0 до1,6 или от 0 до 2,5 | 27104-08 |
| Тип ПР | Дм | Диапазон расходов, м3/ч | Диапазон темпе- о/~' ратур, С | Рабочее давление, МПа | Регистрационный номер |
| Преобразователь расхода вихревой электромагнитный ВЭПС-Р | от 20 до 100 | от 0,3 до 250 | от +5 до +150 | от 0 до 1,6 | 61872-15 |
| Счетчик жидкости ультразвуковой ПРАМЕР-510 | от 40 до 2000 | от 0,5 до 120000 | от -20 до +150 | от 0 до1,6 или от 0 до 2,5 | 24870-09 |
Таблица 5 - Метрологические и технические характеристики теплосчетчиков
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений: | от 0 до 107 |
| - тепловая энергия, ГДж | |
| - объем, м3; масса, т | от 0 до 108 |
| - средний объемный (массовый) расход, | от 0,006 до 1,2^ 105 |
| м3/ч (т/ч) | |
| - температуры: | |
| - теплоносителя (воды), °С | от 0 до 150 |
| - разности температур теплоносителя, °С | от AtH до (150 - AtH) |
| - время, ч | от 0 до 5-104 |
| - избыточное давление, МПа | от 0 до 1,6 (2,5) |
| Пределы допускаемой погрешности: | |
| - тепловая энергия (относительная), %: | |
| - закрытая система теплоснабжения | ±(2+4AtH/At+0,01GB/G) - для класса 1 по ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011; ±(3+4AtH/At+0,02GB/G) - для класса 2 по ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011 |
| - открытая система теплоснабжения | ±[3,5+10/^+0,005^в^1]/[1-^2Ч2)/^И1)] |
| - объем; масса (относительная), %: | ±(1,1+0,01^Gh/G) 1); ± (2,1+ 0,02^/G) 2) |
| - в составе с ПР ВЭПС-Р | |
| - в составе с ПР ЭМИР-ПРАМЕР-550 | ±1 1 3) ± 2 1 4) ± 5 1 5) |
| - в составе с ПР ПРАМЕР-510 | ±1,1 3); ± 1,6 6); ± 2,1 4) |
| - температура (абсолютная), °С | ±(0,25+0,002-t) |
| - разность температур (абсолютная), °С: | |
| - при использовании с составе тепло- | |
| счетчика КТС-Б класса 1 с AtH < 2 °С: | ±(0,06+0,0035 At) |
| - при использовании с составе тепло- | |
| счетчика КТПТР-01, КТПТР-06 класса 1 с | |
| AtH < 2 °С: | ±(0,08+0,002At) |
| - при использовании с составе тепло | |
| счетчика КТС-Б, КТПТР-01, КТПТР-06 | |
| классов 1 и 2 с AtH = 3 °С: | ±(0,13+0,003-At) |
| - давление (приведенная к 1,6 МПа или | |
| 2,5 МПа) | ±1,0 |
| - время (относительная), % | ±0,01 |
| Унифицированный сигнал постоянного | |
| тока, мА | от 4 до 20 |
| Наименование характеристики | Значение характеристики |
| Электрическое питание: - тепловычислитель ТВ7: - напряжение постоянного тока, В (потребляемая мощность, В А), не более - тепловычислитель ВКТ-9: - напряжение постоянного тока, В (потребляемая мощность, В А), не более - тепловычислитель ВКТ-7М: - напряжение постоянного тока, В или от сети переменного тока частотой (50±1) Гц напряжением, В - вычислитель СПТ944: - напряжение постоянного тока, В (потребляемая мощность, В А), не более -вычислитель СПТ941: - напряжение постоянного тока, В - преобразователь ВЭПС-Р: - напряжение постоянного тока, В (потребляемая мощность, В А), не более - ВЭПС-Р-ПБ1-01 - ВЭПС-Р-ПБ2-01 - преобразователь ЭМИР-ПРАМЕР-550: - напряжение постоянного тока, В (потребляемая мощность, В А), не более - счетчик жидкости ПРАМЕР-510: - напряжение переменного тока частотой (50±1) Гц, В (потребляемая мощность, В А), не более | от 11,4 до 12,6 (внешнее) (1,5) или от 3 до 3,6 (встроенный элемент) 3,6 (встроенный элемент) или от 10 до 30 (внешнее) (1,5) 3,6 (встроенный элемент) от 187 до 242 (блок питания) (5) 3,6 (встроенный элемент) или от 11,7 до 12,3 (внешнее) (1). 3,6 (встроенный элемент) и (или) 12 (внешнее) от 8 до 25 (внешнее) (1,5) от 1,7 до 3,6 (встроенный элемент) от 10,2 до 13,2 (внешнее) (6) от 187 до 242 (10) |
| Г абаритные размеры и масса | В описаниях типа составных частей |
| Климатические условия применения: - температура окружающего воздуха, °С: - для исполнений ПРАМЕР-ТЕПЛО-ПС-01- ПРАМЕР-ТЕПЛО-ПС-05 - относительная влажность окружающего воздуха при температуре плюс 35 °С и более низких температурах, без конденсации влаги, %: - атмосферное давление, кПа | от -10 до +50 до 95 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 12 |
| Наименование характеристики | Значение характеристики |
| Средняя наработка на отказ, ч, не менее | 75000 |
) Для ПР класса 1.
2) Для ПР класса 2.
3) В диапазоне расходов с нормированным значением относительной погрешности ПР не более ± 1,0 %.
4) В диапазоне расходов с нормированным значением относительной погрешности ПР не более ± 2,0 %.
5) В диапазоне расходов с нормированным значением относительной погрешности ПР не более ± 5,0 %.
6) В диапазоне расходов с нормированным значением относительной погрешности ПР не более ± 1,5 %.
t и At - значения температуры воды и разности температур в подающем и обратном трубопроводах, °С.
AtH - наименьшее значение разности температур в подающем и обратном трубопроводах (AtH = 2 °С - для теплосчетчиков исполнений ПРАМЕР-ТЕПЛО-ПС-01 - ПРАМЕР-ТЕПЛО-ПС-03; AtH = 3 °С - для теплосчетчиков исполнений ПРАМЕР-ТЕПЛО-ПС-01 - ПРАМЕР-ТЕПЛО-ПС-05).
t1 и t2 - значения температур в подающем и обратном трубопроводах,°С.
G1, G2 - значения объемного расхода теплоносителя в подающем и обратном трубопроводах, м3/ч.
Gb - наибольшее значение измерений объемного расхода теплоносителя, м3/ч.
G - измеренное значение объемного расхода теплоносителя, м3/ч.
В теплосчетчиках исполнений ПРАМЕР-ТЕПЛО-ПС-01 - ПРАМЕР-ТЕПЛО-ПС-03 класса 1 с AtH = 2 °С используются комплекты термопреобразователей сопротивления КТС-Б класса 1 с AtH < 2 °С в составе с ПР классов 1 и 2 и(или) с максимальной относительной погрешностью не более ± 2,0 %, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06 класса 1 с AtH < 2 °С в составе с ПР класса 1 и(или) с максимальной относительной погрешностью не более ± 1,5 %.
В теплосчетчиках исполнений ПРАМЕР-ТЕПЛО-ПС-01 - ПРАМЕР-ТЕПЛО-ПС-05 класса 1 с AtH = 3 °С используются комплекты термопреобразователей сопротивления КТС-Б, КТПТР-01, КТПТР-06 класса 1 с AtH = 3 °С в составе с ПР классов 1 и 2 и(или) с максимальной относительной погрешностью не более ± 2,0 %, комплекты термопреобразователей сопротивления КТС-Б класса 2 с AtH = 3 °С в составе с ПР класса 1 и(или) с максимальной относительной погрешностью не более ± 1,0 %.
В теплосчетчиках исполнений ПРАМЕР-ТЕПЛО-ПС-01 - ПРАМЕР-ТЕПЛО-ПС-05 класса 2 с AtH = 3 °С используются комплекты термопреобразователей сопротивления КТС-Б классов 1 и 2 с AtH = 3 °С и КТПТР-01, КТПТР-06 класса 1 с AtH = 3 °С в составе с ПР классов 1 и 2 и(или) с максимальной относительной погрешностью не более ± 2,0 %, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06 класса 2 с AtH = 3 °С в составе с ПР класса 1 и(или) с максимальной относительной погрешностью не более ±1,5 %.
наносится на титульные листы эксплуатационной документации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Теплосчетчик ПРАМЕР-ТЕПЛО-ПС в составе: - тепловычислитель - преобразователь(и) расхода - термопреобразователь(и) сопротивления и (или) комплект(ы) - преобразователь(и) давления | 1 от 1 до 6 от 1 до 6 от 0 до 6 | Исполнение и состав согласно заказу |
| Паспорт 4218-042-12560879 ПС | 1 | - |
| Руководство по эксплуатации 4218-042-12560879 РЭ | 1 | - |
Продолжение таблицы 6
| Наименование | Количество | Примечание |
| Методика поверки 4218-042-12560879/120-20-0552017 МП | 1 | По заказу |
| Эксплуатационная документация на составные части | 1 комплект | Согласно комплекту поставки составной части |
осуществляется по документу 4218-042-12560879/120-20-055-2017 МП "ГСИ. Теплосчетчики ПРАМЕР-ТЕПЛО-ПС. Методика поверки", утвержденному ФБУ "Ульяновский ЦСМ" 17 июля 2017 г.
Основные средства поверки:
- установка поверочная водомерная "ПРОМЕКС", диапазон воспроизведения расхода от 0,005 до 400 м3/ч, пределы основной относительной погрешности при измерении объема и объемного расхода ± 0,33 % (регистрационный номер 40809-09);
- стенд СКС6, погрешность формирования сигналов: ±0,003 мА - ток, ±0,015 Ом - сопротивление, ±0,003 % - частота (регистрационный номер 17567-09);
- магазин сопротивлений Р4831, диапазон от 0,002 до 111111,0 Ом, класс точности 0,02/2,5 10-6 (регистрационный номер 38510-08);
- калибратор многофункциональный МС1000, диапазон воспроизведения от 0 до 24 мА, погрешность ± (0,02 % I + 2 мкА) (регистрационный номер 32283-06);
- частотомер ЧЗ-63, диапазон от 0,1 до 5000 Гц, диапазон напряжения входного сигнала от 0,03 до 10) В, пределы допускаемой относительной погрешности ± 5 10 (регистрационный номер 9084-83);
- генератор сигналов специальной формы ГСС-10/1, диапазон генерации частоты электромагнитных колебаний от 10-6 до 106 Гц, погрешность ± (5 10-7F + 1 мкГц) (регистрационный номер 30405-05);
- термометр сопротивления эталонный ЭТС-100 3-го разряда (регистрационный номер 19916-10); термостат жидкостный "Термотест-100", стабильность температуры ± 0,01 °С (регистрационный номер 25777-03); термостат жидкостный "Термотест-300", стабильность температуры ± 0,01 °С (регистрационный номер 25190-03);
- манометр грузопоршневой МП-60М класс точности 0,05 (регистрационный номер 47334-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и (или) паспорте теплосчетчика.
приведены в эксплуатационном документе.
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования ТУ 4218-042-12560879-2017 Теплосчетчики ПРАМЕР-ТЕПЛО-ПС. Технические условия Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17.03.2014 № 99/пр.
