| Номер в госреестре | 69357-17 |
| Наименование СИ | Комплекты мер для поверки приборов MarForm |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 20.11.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер для поверки приборов MarForm предназначены для передачи единицы длины в области измерений отклонений формы поверхностей вращения.
В комплект для поверки приборов MarForm входят меры:
-эталонная мера отклонения от круглости (рис. 1)
-эталонная мера с лыской (рисунок 2);
-эталонный цилиндр (рисунок 3);
-эталонная мера отклонения от плоскостности (рисунок 4)
б)
в)
- я
г)
Рисунок 4 - Общий вид эталонной меры отклонений от плоскостности

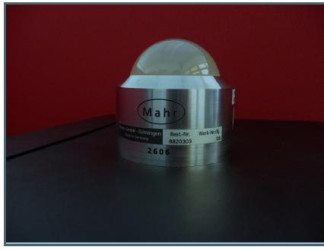

Эталонная мера отклонения от круглости представляет собой стеклянную полусферу (рис. 1) и предназначена для поверки (калибровки) погрешности измерений отклонений от круглости приборов, предназначенных для измерений отклонений формы поверхностей вращения.
Эталонная мера с лыской (рис.2) предназначена для поверки (калибровки) погрешности увеличения средств измерений отклонений формы поверхностей вращения и представляет собой цилиндр, закрепленный на основании, с нанесенными на образующей лысками в виде ступенек (участок А) глубиной от 8 до 15 мкм.
Эталонный цилиндр (рис.3) предназначен для поверки (калибровки) погрешности измерений отклонений от круглости, цилиндричности, параллельности образующих. Эталонные цилиндры конструктивно изготавливаются в трех исполнениях: а), б) и в) цилиндры разной высоты и диаметра; г) цилиндр, дополнительно имеющий участок (А) с лысками для поверки (калибровки) погрешности увеличения средств измерений отклонений формы поверхностей вращения.
Эталонная мера отклонения от плоскостности (рис. 4) предназначена для поверки (калибровки) отклонений от прямолинейности перемещения датчика прибора в радиальном направлении и представляет собой стеклянную плоскопараллельную пластину. Мера выпускается четырех типоразмеров.
Меры могут поставляться как комплектом, так и отдельными мерами, в зависимости от потребностей пользователя.
Пломбирование мер не предусмотрено.
отсутствует.
Таблица 1
| Мера отклонения от круглости | |||||||
| Номинальный диаметр меры, мм | 50 | ||||||
| Предел допускаемого отклонения от круглости, мкм | 0,04 | ||||||
| Масса, не более, кг | 1,8 | ||||||
| Эталонная мера с лыской | |||||||
| Номинальный диаметр цилиндрической части меры, мм | 20 | ||||||
| Номинальная высота цилиндрической части меры, мм | 50 | ||||||
| Номинальная глубина лыски, мкм | От 8 до 15 | ||||||
| Предел допускаемого среднего квадратического отклонения глубины лыски, мкм | 0,03 | ||||||
| Общая высота меры, мм | 83 | ||||||
| Масса, не более, кг | 0,4 | ||||||
| Эталонный цилиндр | |||||||
| Исполнение цилиндра | а | б | в | г | |||
| Номинальный диаметр меры, мм | 52 | 80 | 100 | 20 | |||
| Номинальная высота цилиндра, мм | 500 | 250 | 360 | 150 | |||
| Предел допускаемого отклонения от круглости, мкм | 0,5 | 0,7 | 0,7 | 0,2 | |||
| Предел допускаемого отклонения от цилиндричности, мкм | 1,5 | 2,0 | 2,0 | - | |||
| Предел допускаемого отклонения от прямолинейности образующих, мкм | 1 | 1 | 1 | 0,2 | |||
| Предел допускаемого отклонения от параллельности противолежащих образующих, мкм | 2 | 2 | 2 | 0,2 | |||
| Номинальная глубина лыски, мкм | 4 и 12 | ||||||
| Предел допускаемого среднего квадратического отклонения глубины лыски, мкм | 0,03 | ||||||
| Масса, не более, кг | 5 | 11,5 | 13 | 0,4 | |||
| Эталонная мера отклонения от плоскостности | |||||||
| Диапазон номинальных диаметров меры, мм | 45 | 100 | 150 | 200 | 250 | 300 | |
| Предел допускаемого отклонения от плоскостности, мкм | 0,1 | 0,4 | |||||
| Масса, не более, кг | 0,6 | 1,4 | 2 | 2,7 | 3,4 | 4,0 | |
Таблица 2
| Условия эксплуатации: | |
| Диапазон рабочих температур, °С | от +19 до +21 |
| Относительная влажность воздуха, не более, % | 80 |
наносится типографским способом на титульный лист Паспорта каждой меры.
Таблица 3
| Наименование изделия | Обозначение | Количество |
| Комплект мер для поверки приборов MarForm | 1 шт. | |
| Паспорт | 1 экз. | |
| Методика поверки | МП 203-32-2017 | 1 экз. |
осуществляется по документу МП 203-32-2017 «Комплекты мер для поверки приборов MarForm. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 13 февраля 2017 года.
Основные средства поверки:
-ГЭТ 136-2011 «Государственный первичный специальный эталон единицы длины в области измерений параметров отклонений формы и расположения поверхностей вращения»
-Прибор для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов Form Talysurf (Рег. № 20668-12)
-Интерферометр фотоэлектрический «Физо» (Рег. № 48285-11)
Допускается применение аналогичные средства поверки, обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
Техническая документация фирмы Mahr GmbH, Германия
| Зарегистрировано поверок | 77 |
| Поверителей | 2 |
| Актуальность данных | 05.12.2024 |
