| Номер в госреестре | 69359-17 |
| Наименование СИ | Комплексы для измерения температуры почвы по глубинам |
| Обозначение типа СИ | Гидра |
| Изготовитель | Закрытое акционерное общество лаборатория новых информационных технологий "ЛАНИТ" (ЗАО "ЛАНИТ"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 20.11.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы для измерения температуры почвы по глубинам «Г идра» (далее - комплексы «Гидра») предназначены для измерений температуры почвы на различных глубинах.
Принцип действия комплексов «Г идра» основан на зависимости электрического сопротивления платинового чувствительного элемента (Pt100) от температуры окружающей среды.
Конструктивно комплексы «Гидра» выполнены по модульному принципу и состоят из модуля сбора и обработки данных и модуля измерительного.
Модуль сбора и обработки данных состоит из преобразователя измерительного (контроллера), блока питания, резервного источника питания, вспомогательного оборудования, заключенных в герметичный корпус с выводами для подключения модуля измерительного.
Модуль измерительный состоит из термометров сопротивления Pt100 (до 11 штук), соединительных кабелей, кронштейна и вспомогательных приспособлений для размещения термометров сопротивления Pt100 на месте установки.
Измеренные значения от модуля измерительного по линиям связи поступают в модуль сбора и обработки данных, где встроенным программным обеспечением «mpi.hex» производится обработка, преобразование в цифрой код и передача через интерфейсы связи потребителю.
Комплексы «Гидра» работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией используются интерфейсы связи RS-232, RS-485. Комплексы «Гидра» могут содержать до 11 термометров сопротивления Ри00, количество термометров сопротивления указывается в эксплуатационном документе на конкретный комплекс.
Комплексы «Гидра» могут измерять температуру почвы на следующих глубинах: 5, 10, 15 и 20 см - на оголенных участках, 20, 40, 80, 120, 160, 240 и 320 см на участках под естественным покровом.

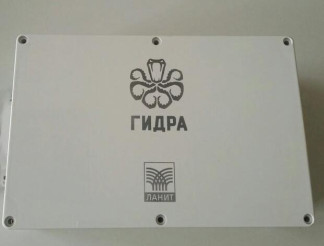

Общий вид комплексов «Гидра» представлен на рисунке 1.
Схема пломбирования комплексов «Гидра» от несанкционированного доступа представлена на рисунке 2.
Комплексы «Гидра» имеют встроенное программное обеспечение ПО «mpi.hex». Встроенное ПО «mpi.hex» установлено в микропроцессор контроллера модуля сбора и обработки данных.
Встроенное ПО обеспечивает: управление работой комплекса, сбор, обработку, преобразование в цифровой код и передачу измерительной информации потребителю через интерфейсы связи RS-232, RS-485.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | mpi.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры почвы, °С | от -40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры почвы, °С | ±0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Электрическое питание от сети постоянного тока: -напряжение, В | от 6 до 16 | ||
| Максимальная потребляемая мощность, Вт | 0,15 | ||
| Наработка на отказ, ч | 10000 | ||
| Средний срок службы, лет | 10 | ||
| Г абаритные размеры комплекса «Г идра», мм, не более: - модуль сбора и обработки данных; - модуль измерительный | длина | ширина | высота |
| 107 4000 | 90 600 | 61 700 | |
| Масса комплекса «Гидра», кг, не более: - модуль сбора и обработки данных; - модуль измерительный | 1,0 90 | ||
| Условия эксплуатации: О/'ч -температура воздуха, C -относительная влажность воздуха, % -атмосферное давление, гПа | от -40 до +60 от 10 до 100 от 660 до 1100 | ||
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус модуля сбора и обработки данных комплекса «Гидра» в виде наклейки.
Таблица 4 - Комплектность комплексов для измерения температуры почвы по глубинам «Г идра»_
| Наименование | Обозначение | Количество |
| Комплекс для измерения температуры почвы по глубинам | «Г идра» | 1 шт. |
| Руководство по эксплуатации «Комплексы для измерения температуры почвы по глубинам «Гидра» | ЯКИН.665600.676 РЭ1 | 1 экз. |
| Методика поверки | МП 2551-180-2017 | 1 экз. |
осуществляется по документу МП 2551-0180-2017 «Комплексы для измерения температуры почвы по глубинам «Гидра». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 14.08.2017 года.
Основные средства поверки:
Комплексы поверочные портативные КПП-2, регистрационный № 66222-17; Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Технические условия «Комплексы для измерения температуры почвы по глубинам «Гидра». ЯКИН.665600.716 ТУ1
| Зарегистрировано поверок | 10 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
