| Номер в госреестре | 69360-17 |
| Наименование СИ | Комплексы многониточные измерительные микропроцессорные |
| Обозначение типа СИ | Суперфлоу-IIET |
| Изготовитель | ЗАО "Современные технологии измерения газа" (СовТИГаз), г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы многониточные измерительные микропроцессорные «Суперфлоу-ПЕТ» (далее - комплексы) предназначены для измерений и преобразования входных сигналов давления, температуры газа, выходного импульсного сигнала преобразователя расхода газа и вычисления значений расхода и объема газа.
Принцип действия комплексов основан на измерении давления и температуры газа, преобразовании импульсного сигнала расходомера-счётчика газа в значение объёма газа при рабочих условиях и вычислении расхода и объёма газа при стандартных условиях с учетом условно-постоянных параметров: плотности газа при стандартных условиях и компонентного состава газа. Расчет коэффициента сжимаемости и плотности газа выполняется в соответствии с ГОСТ 30319.2-2015.

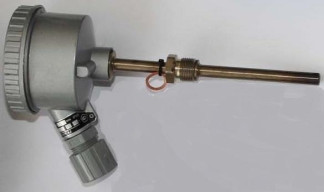

Комплексы состоят из вычислителя с программным обеспечением, преобразователей давления, термопреобразователей сопротивления, блока питания и барьера искрозащиты. Общий вид комплексов представлен на рисунке 1.
Рисунок 1 - Общий вид составных частей комплексов многониточных измерительных
микропроцессорных «Суперфлоу-ПЕТ»
Схема пломбировки для защиты от несанкционированного доступа к элементам конструкции комплексов, обозначение места нанесения наклейки изготовителя представлены на рисунке 2.
Встроенное программное обеспечение (далее - ПО) вычислителя комплекса предназначено для выполнения функций:
- расчет расхода и объема природного газа в соответствии с реализованными алгоритмами;
- формирование периодических архивов;
- формирование архивов аварийных ситуаций и вмешательств;
- выполнение калибровки, градуировки каналов измерения;
- отображение информации на жидкокристаллическом дисплее;
- интерфейс пользователя через порты ввода/вывода RS-232 или RS-485;
- защиту хранящихся в памяти вычислителя данных от преднамеренных и не преднамеренных изменений.
Программное обеспечение (далее - ПО) вычислителя располагается в микросхеме ПЗУ, расположенной на плате вычислителя. Программирование (прошивка) ПЗУ осуществляется специальными средствами на предприятии-изготовителе. После выполнения операции программирования микросхема ПЗУ устанавливается в панель платы вычислителя и пломбируется.
Аппаратная защита ПО (кода программы) от умышленных изменений обеспечивается:
- применением специальных аппаратных средств программирования (прошивки) ПЗУ;
- ограничением доступа к ПЗУ путем пломбирования корпуса микросхемы;
- отсутствием возможности модификации кода программы через другие внешние интерфейсы.
Защита ПО от случайных изменений обеспечивается вычислением и периодической проверкой контрольной суммы области хранения исполняемого кода программы.
Метрологические характеристики комплексов нормированы с учетом влияния программного обеспечения. Вычислитель обеспечивает идентификацию встроенного ПО посредством индикации номера версии.
Идентификационные данные ПО комплексов приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Встроенное ПО |
| Номер версии (идентификационный номер) ПО | SF21RU5D |
| Цифровой идентификатор ПО (контрольная сумма) | - |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности при приведении объёма газа к стандартным условиям, % | ±0,3 |
| Пределы допускаемой дополнительной относительной погрешности при приведении объёма газа к стандартным условиям от изменения температуры окружающего воздуха на каждые 10 °С, % | ±0,15 |
| Верхний предел измерений абсолютного давления, кПа (кгс/см2) | 5491 (56) |
| Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений абсолютного давления, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной к верхнему пределу измерений погрешности абсолютного давления от изменения температуры окружающего воздуха на каждые 10 °С, % | ±0,05 |
| Диапазон измерений температуры газа, °К (°С) | от 253 до 323 (от -20 до +50) |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,3 |
| Частота входного импульсного сигнала, Гц | от 0 до 5000 |
| Пределы допускаемой относительной погрешности вычислений объема природного газа при стандартных условиях, обусловленные программной реализацией алгоритмов, % | ±0,05 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходные сигналы преобразователей, В | от 0,8 до 3,2 |
| Напряжение питания, В | от 4,8 до 6,6 |
| Габаритные размеры вычислителя, мм, не более высота ширина глубина | 300 200 160 |
| Масса вычислителя, кг, не более | 5 |
| Потребляемая мощность, мВт, не более | 500 |
| Маркировка взрывозащиты | 1ExibIIBT3X |
| Условия эксплуатации: диапазон температуры окружающего воздуха, соответствующей нормальным условиям, °C рабочий диапазон температуры окружающего воздуха, °С относительная влажность воздуха при плюс 35 °C и более низких температурах, без конденсации влаги, % атмосферное давление, кПа | от +18 до +28 от -30 до +50 до 95 от 84 до 106,7 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс многониточный измерительный микропроцессорный в составе: | «Суперфлоу-ПЕТ» | 3 шт. |
| - вычислитель | ЗИ2.838.009Т | 1 шт. |
| - преобразователь давления измерительный 3051 | 1 шт. | |
| - термопреобразователь сопротивления ТСП 012 | 1 шт. | |
| - блок искрозащиты ISCOM | СНАГ 436231.001 | 1 шт. |
| Руководство по эксплуатации | ЗИ2.838.009 РЭ2 | 3 экз. |
| Паспорт | ЗИ2.838.009 ПС2 | 3 экз. |
| Методика поверки | МП 208-044-2017 | 3 экз. |
осуществляется по документу МП 208-044-2017 «Комплексы многониточные измерительные микропроцессорные «:Суперфлоу-11ЕТ». Методика поверки», утвержденному ФГУП «ВНИИМС» 20.09.2017 г.
Основные средства поверки:
- манометр грузопоршневой МП-60 (регистрационный номер 52189-12), диапазон воспроизведения избыточного давления от 0,6 до 6 МПа, пределы допускаемой относительной погрешности ±0,02 %;
- калибратор MCX-II (регистрационный номер 21591-07), диапазон задания частоты импульсов от 0,01 до 10 кГц;
- калибратор температуры RTC-157 B (регистрационный номер 46576-11), диапазон воспроизведения температуры от минус 45 до 155 °C, погрешность установления заданной температуры не более ±0,1 °C, погрешность измерения температуры с внешним термопреобразователем STS-200 не более ±0,011 °C.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт комплекса или в свидетельство о поверке.
приведены в эксплуатационном документе
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
ТУ 4318-022-001237702-99 Многониточный измерительный микропроцессорный комплекс «Суперфлоу-ПЕТ». Технические условия
