| Номер в госреестре | 69363-17 |
| Наименование СИ | Газоанализаторы портативные |
| Обозначение типа СИ | Drager X-am 2500 тип MQG 0011 |
| Изготовитель | "Drager Safety AG & Co. KGaA", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 20.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы портативные Drager X-am 2500 тип MQG 0011 предназначены для измерений содержания кислорода, вредных газов (сероводород, оксид углерода, диоксид серы, диоксид азота) и довзрывоопасных концентраций углеводородов и других горючих газов в воздухе рабочей зоны.
Принцип действия газоанализаторов портативных Drager X-am 2500 тип MQG 0011 (далее -газоанализаторы) определяется типом используемого сенсора.
Принцип действия термокаталитического сенсора - термохимический, основанный на тепловых эффектах каталитического окисления горючих компонентов в присутствии воздуха. Количество выделенной теплоты, зависящее от содержания горючих компонентов в измеряемом воздухе, регистрируют по изменению сопротивления измерительной ячейки относительно компенсационного элемента, которое с помощью моста Уитстона преобразуется в выходной сигнал. По сигналу изменения напряжения моста сенсора определяется содержание горючих газов в % НКПР или в единицах объемной доли, %.
Принцип действия электрохимических сенсоров основан на изменении электрических параметров ячейки вследствие протекания электрохимической реакции, характерной для определяемого компонента. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента. Электрохимические сенсоры применяют для измерений содержания кислорода и вредных газов в воздухе рабочей зоны.

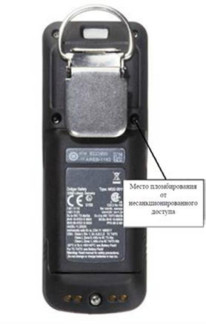

Общий вид газоанализаторов и схема пломбирования представлены на рисунке 1.
Газоанализаторы портативные Drager X-am 2500 тип MQG 0011 являются автоматическими приборами непрерывного действия, состоящими из корпуса, в котором установлены от одного до четырех сменных сенсоров (один термокаталитический и/или до трех электрохимических), а также микропроцессор и блок питания. Способ подачи анализируемого газа - диффузионный. Приборы снабжены устройствами сигнализации двух регулируемых порогов срабатывания с выдачей светового, звукового и вибросигналов, а также ИК интерфейсом для обеспечения соединения с персональным компьютером.
Для установки в газоанализаторы портативные Drager X-am 2500 тип MQG 0011 применяют следующие типы сменных сенсоров:
- термокаталитические CatEx 125 PR Gas и CatEx 125 PR;
- электрохимические XXS H2S LC для измерений сероводорода, XXS CO - оксида углерода, XXS O2 - кислорода, XXS SO2 - диоксида серы, XXS NO2 - диоксида азота.
Встроенный микропроцессор управляет процессом измерений и преобразует сигналы сенсоров в показания на дисплее. Дисплей прибора на жидких кристаллах одновременно индицирует 4 формулы определяемых компонентов и их содержание в анализируемой газовой пробе в % НКПР, единицах объемной доли, %, млн-1 или единицах массовой концентрации мг/м3.
На лицевой панели газоанализатора расположен матричный дисплей, две кнопки управления: для включения и выключения прибора, для выбора нужного меню и контроля пароля.
Газоанализатор поставляется с блоком памяти. Для вывода данных на ПК используют специальное программное обеспечение GasVision и/или CC-Vision, разработанное фирмой-производителем (поставляются по запросу).
Газоанализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемых компонентов. Программное обеспечение осуществляет функции:
- расчет содержания определяемого компонента по каждому измерительному каналу;
- отображение результатов измерений на графическом ЖКИ дисплее газоанализатора;
- передачу результатов измерений по интерфейсу связи с ПК (ИК интерфейс);
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль внутренних параметров газоанализатора (заряд батареи).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 8320039 |
| Номер версии (идентификационный номер) ПО | Не ниже V6.9 |
| Цифровой идентификатор ПО | F8B9*) |
г)-1-
’ - только для версии V6.9, алгоритм расчета - CRC 16.
Программное обеспечение идентифицируется путем вывода на экран номера версии. Уровень защиты программного обеспечения соответствует уровню «средний» по Р 50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (пароли, авторизация пользователя).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики газоанализаторов портативных Drager X-am 2500 тип MQG 0011 по каналам с термокаталитическими сенсорами^__
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности, % НКПР | |
| довзрывоопасной концентрации определяемого компонента, % НКПР2) | объемной доли определяемого компонента, % | ||
| Метан (СН4) | От 0 до 50 | От 0 до 2,2 | ±5 |
| Этан (С2Н6) | От 0 до 50 | От 0 до 1,25 | ±5 |
| Пропан (С3Н8) | От 0 до 50 | От 0 до 0,85 | ±5 |
| н-Бутан (н-С4Н10) | От 0 до 50 | От 0 до 0,70 | ±5 |
| Изобутан (i-C4H10) | От 0 до 50 | От 0 до 0,65 | ±5 |
| Пентан (C5H12) | От 0 до 50 | От 0 до 0 ,70 | ±5 |
| Г ексан (С6Н14) | От 0 до 50 | От 0 до 0,50 | ±5 |
| Этилен (C2H4) | От 0 до 50 | От 0 до 1,15 | ±5 |
| Пропилен (С3Н6) | От 0 до 50 | От 0 до 1,0 | ±5 |
| Ацетилен (С2Н2) | От 0 до 50 | От 0 до 1,15 | ±5 |
| Водород (Н2) | От 0 до 50 | От 0 до 2,0 | ±5 |
| Сумма углеводородов3-* в пересчете на: - метан - пропан - гексан | От 0 до 50 | От 0 до 2,20 От 0 до 0,85 От 0 до 0,50 | ±5 |
| Примечания: 1) Газоанализаторы с термокаталитическими сенсорами градуируют по определяемому компоненту в соответствии с назначением. Пределы допускаемой основной абсолютной погрешности нормированы при условии наличия в контролируемой среде только одного определяемого компонента. 2) НКПР - нижний концентрационный предел распространения пламени. Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002 (МЭК 60079-20:1996). 3) - «Сумма углеводоров» - суммарный сигнал от горючих компонентов в измеряемом воздухе в пересчете на метан, пропан или гексан. Пределы допускаемой основной абсолютной погрешности нормированы для соответствующего компонента. Диапазон показаний довзрывоопасных концентраций горючих газов и паров для термокаталитических сенсоров - (0 - 100) % НКПР. | |||
Таблица 3 - Метрологические характеристики газоанализаторов Drager X-am 2500 тип MQG 0011 по каналам с электрохимическими сенсорами____
| Определяе мый компонент | Диапазон измерений содержания компонента, об. доля, млн-1 (масс. концентрация^, мг/м3) | Пределы допускаемой основной погрешности, % | Ном. цена единицы наименьшего разряда | Т 0,9; с 2) | Назначе- 3) ние | |
| приведенной | относитель ной | |||||
| Сероводород (H2S) | От 0 до 7 (от 0 до 10) св. 7 до 100 (св.10 до 142) | ±20 | ±20 | 0,1 | 18 | К |
| Оксид углерода (CO) | От 0 до 30 (от 0 до 35) св. 30 до 2000 (св. 35 до 2329) | ±15 | ±15 | 2 | 25 | К, А |
| Кислород (O2) | От 0 до 25 % | ±5 | - | 0,1 % об. | 10 | В |
| Диоксид серы (SO2) | От 0 до 4 (от 0 до 11) св. 4 до100 (св. 11 до 266) | ±20 | ±20 | 0,1 | 15 | К, А |
| Диоксид азота (NO2) | От 0 до 20 (от 0 до 38) св. 20 до 50 (св. 38 до 96) | ±15 | ±15 | 1 | 15 | А |
| Примечания: 1) - Предусмотрена возможность отображения результатов измерений как в единицах 1 3 объёмной доли, млн (ppm), так и в единицах массовой концентрации, мг/м . Пересчёт значений осуществляется автоматически для условий +20 оС и 101,3 кПа. 1 3 Пересчёт значений объёмной доли Х, млн , в единицы массовой концентрации С, мг/м , проводят по формуле: С=ХМ/Ут, где С- массовая концентрация компонента, мг/м3; М-молярная масса компонента, г/моль; Vm - молярный объём газа-разбавителя, равный 24,06, при условиях +20 оС и 101,3 кПа (по ГОСТ 12.1.005-88), дм3/моль. 2) - Время установления показаний на уровне 90 %; 3) - К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях; В -определение компонента в воздухе рабочей зоны (при отсутствии ПДК). | ||||||
Таблица 4
| Наименование дополнительной погрешности | Принцип действия сенсора | |
| электрохимический | термокаталитический | |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочий условий на каждые 10 оС, в долях от пределов допускаемой основной погрешности | 0,5 | 0,3 |
| Наименование дополнительной погрешности | Принцип действия сенсора | |
| электрохимический | термокаталитический | |
| Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды от 60 до 10 % и от 60 до 95 % в долях от пределов допускаемой основной погрешности | 0,5 | 0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочий условий на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности | 0,2 | 0,2 |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 | 0,5 |
| Предел допускаемого изменения выходного сигнала (показаний) при непрерывной работе в течение 1 месяца, в долях от предела допускаемой основной погрешности | 0,8 | 0,2 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления показаний T09, с, не более: | |
| - для термокаталитических сенсоров (по метану) | |
| для сенсора CatEx 125 PR Gas | 10 |
| для сенсора CatEx 125 PR | 17 |
| - для электрохимических сенсоров | см. таблицу 3 |
| Количество регулируемых порогов срабатывания | |
| сигнализации | 2 |
| Электрическое питание - от аккумуляторной батареи | |
| (№МН) или батарейного отсека с щелочными эле | |
| ментами питания (с напряжением 6 В) | |
| Время работы газоанализаторов без подзарядки при | |
| нормальных условиях, ч, не менее | 12 |
| Габаритные размеры, мм, не более: | |
| - длина | 130 |
| - ширина | 48 |
| - высота | 44 |
| Масса, кг, не более | 0,25 |
| Маркировка взрывозащиты по ГОСТ 31610.0-2014: | 0Ex ia IIC T3 Ga X/ PO Ex ia I |
| Ma X или 0Ex da ia IIC T4/T3 | |
| Ga X/ PO Ex da ia I Ma X | |
| Класс защиты | IP 67 |
| Срок службы газоанализаторов (исключая сенсоры), | |
| лет, не менее | 8 |
| Условия эксплуатации: | |
| - атмосферное давление, кПа | от 70 до 130 |
| - относительная влажность (без конденсации), % | от 10 до 90 |
Наименование характеристики
- температура окружающей среды, °С в зависимости от типа аккумуляторной батареи и типа элементов или аккумуляторов электропитания1^
Значение
от -40 до +50 -20 до +50
-20 до +50
аккумуляторная батарея HBT 00xx HBT 01xx с NiMH элементами питания
батарейный отсек ABT 01xx с элементами питания Duracell Procell MN1500 и Duracell Plus Power MN1500 батарейный отсек ABT 01xx с элементами питания Varta Powerone 4006, Varta Powerone 4106, Panasonic Powerline LR6 или GP 180AAHC
- содержание неизменяемых примесей не должно превышать санитарные нормы согласно
ГОСТ 12.1.005-88._
1) - в соответствии с Сертификатом соответствия техническому регламенту Таможенного союза ТР ТС 012/2011 № ТС RU-DE.BH02.B.00456 от 31.07.2017 г.
наносится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.
Таблица 6
| Наименование | Количество |
| Г азоанализатор Drager X-am 2500 тип MQG 0011 | 1 шт. |
| Сенсоры | от 1 до 4 шт.1) |
| Запасные части и принадлежности | - |
| Аккумуляторная батарея NiMH HBT 00хх или HBT 01xx или батарейный отсек ABT 01xx для использования щелочных элементов питания с температурным классом Т3 или Т4 | По заказу |
| Комплект сменных фильтров и уплотнителей для сенсоров | По заказу |
| Зарядный комплект с аккумулятором | По заказу |
| Зарядный комплект с аккумулятором повышенной ёмкости | По заказу |
| Устройство для зарядки (12V/24V, 5 А), до 20 газоанализаторов одновременно | По заказу |
| Устройство для зарядки (12V, 2,5A), до 5 газоанализаторов одновременно | По заказу |
| Устройство для зарядки (12V, 0,5A), до 2 газоанализаторов одновременно | По заказу |
| Зарядный комплект без аккумулятора | По заказу |
| Автомобильное зарядное устройство (12V/24V) | По заказу |
| Калибровочный адаптер | По заказу |
| Станция для проверки работоспособности X-am Drager X-dock 5300 125 | По заказу |
| Станция для проверки работоспособности Drager X-dock 6300 Master | По заказу |
| Станция для проверки работоспособности Drager X-dock 6600 Master | По заказу |
| Внешний насос Drager X-am Pump тип GEP 02** | По заказу |
| Телескопический зонд | По заказу |
| Резиновый чехол или кожаная сумка для переноски | По заказу |
| USB DIRA (ИК - адаптер) с кабелем USB | По заказу |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 205-20-2017 | 1 экз. |
| Примечания: 1)- в соответствии с заказом. | |
1) В стандартном исполнении газоанализатор поставляется с блоком памяти, инфракрасным портом (интерфейс), ключом (для замены блока питания), руководством по эксплуатации на бумажном носителе.
2) По заявке заказчика дополнительно могут быть поставлены ПО GasVision и СС-Vision
осуществляется по документу МП 205-20-2017 «Газоанализаторы портативные Drager X-am 2500 тип MQG 0011. Методика поверки», утвержденному ФГУП «ВНИИМС»
09.10.2017 г.
Основные средства поверки:
- стандартные образцы состава газовых смесей - эталоны 1-го разряда по ГОСТ 8.578-2014 в баллонах под давлением:
ГСО № 10531-2014 состава СО/воздух (азот),
ГСО № 10546-2014 состава H2S/ воздух (азот), NO2/ воздух (азот), SO2/ воздух
(азот);
- стандартные образцы состава газовых смесей - эталоны 2-го разряда по ГОСТ 8.578-2014 в баллонах под давлением:
ГСО № 10532-2014 состава О2/азот,
ГСО № 10541-2014 состава СН4/воздух, С2Н6/воздух, С3Н8/воздух, С4Н10/воздух, ьС4Н10/воздух, С5Н12/воздух, С6Н14/воздух, С2Н4/ воздух, С3Н6/ воздух, С4Н8/ воздух, С2Н2/ воздух, Н2/воздух;
- эталон 1 разряда по ГОСТ 8.578-2014 - генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (регистрационный номер 62151-15);
- азот особой чистоты в баллоне под давлением по ГОСТ 9293-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.
ГОСТ Р 52350.29-1-2010. Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ 30852.19-2002. Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.
Техническая документация фирмы-изготовителя.
