| Номер в госреестре | 69364-17 |
| Наименование СИ | Комплекс переносной измерительный |
| Обозначение типа СИ | КПИ |
| Изготовитель | ООО "Мониторинг", г.С.-Петербург |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс переносной измерительный КПИ (далее комплекс КПИ) предназначен для измерений объемной доли оксида углерода (СО), диоксида серы (SO2), суммы оксидов азота (NOx) в пересчете на NO, диоксида углерода (СО2) и кислорода (О2) в отходящих и технологических газах промышленных предприятий при поверке рабочих средств измерений в условиях эксплуатации. Комплекс КПИ является рабочим эталоном 2-го разряда согласно ГОСТ 8.578—2014.
Принцип действия комплекса КПИ основан на отборе пробы газа из газохода, ее очистке от пыли, осушке, транспортировании по обогреваемой пробоотборной линии при температуре выше температуры точки росы отходящих газов и измерении объемной доли указанных компонентов в подготовленной пробе с помощью газоанализатора.
Комплекс КПИ состоит из:

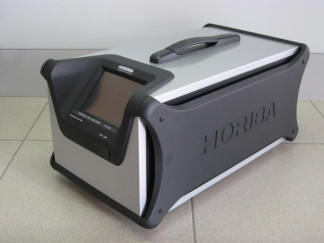

- газоанализатора PG-350E;
- блока отбора и подготовки газовой пробы, в состав которого входят:
- газовый пробоотборник модели PSP 4000-H с пробоотборной обогреваемой линией модели PSP 4M4/6;
- пробоотборное портативное устройство модели PD-100.
Принцип действия газоанализатора PG-350E основан на следующих методах:
- на методе инфракрасной спектроскопии для определения СО, СО2, SO2;
- на хемилюминесцентном методе для определения NOx^ пересчете на NO);
- на парамагнитном методе для определения О2.
Для преобразования диоксида азота (NO2) в NO используется встроенный конвертер. Газоанализатор имеет встроенный микропроцессор, выполняющий функции самодиагностики, градуировки, сбора, обработки и хранения измерительной информации. При помощи интерфейса LAN и RS-232 может осуществляться связь с внешним компьютером. Общий вид газоанализатора приведен на рисунке 1.
Лист № 2 Всего листов 7
Газовый пробоотборник модели PSP 4000-H предназначен для отбора проб газа с высокой запыленностью, при высокой температуре и высокой влажности.
Электрообогреваемый зонд пробоотборника имеет длину 1 м, что позволяет проводить отбор пробы в центральной части газохода. Температура зонда может устанавливаться в диапазоне от 100 °С до 180°С. Фильтры пробоотборника обеспечивают сверхтонкую фильтрацию пробы газа. Общий вид пробооотборника приведен на рисунке 2.
Пробоотборное портативное устройство модели PD-100 предназначено для кондиционирования проб отходящих газов. Корпус устройства разделен на две части. Левая часть содержит нагретый фильтр и сушильную камеру, которая также нагревается. Максимальная температура газа на входе в не должна превышать 120 °С.
Правая часть содержит необходимые функциональные компоненты, такие как насос для продувки пробы газа, манометр, регулятор давления, игольчатый клапан с расходомером, регулятор температуры, сетевой вход и переключатель насоса. Вентилятор стабилизирует температуру в этой части корпуса.
Фильтр имеет температуру около 100 °С и обеспечивает удаление всех частиц размером более 2 мкм. После фильтрации проба газа проходит осушку при прохождении через мембрану.
Нагревается только первая треть сушильной камеры, тем самым создается градиент температуры, что повышает эффективность осушки пробы. Для оптимизации производительности температуру сушильной камеры можно регулировать в диапазоне от +40°С до +100 °С в зависимости от температуры газа на входе в устройство. Температура регулируется регулятором температуры. В сушильную камеру противотоком подается сухой газ, из-за разницы парциального давления водяного пара, содержащегося в газовой пробе и в продувочном газе, проба газа осушается. Влага, извлеченная из пробы газа, удаляется через мембрану продувочным газом и выводится наружу. Продувочный газ можно подавать из внутреннего насоса и игольчатого клапана с расходомером. Очищающий газ осушают с помощью картриджа, установленного снаружи, например. с молекулярным ситом.
Общий вид устройства модели PD-100 представлен на рисунке 3.
Программное обеспечение комплекса КПИ состоит из встроенного ПО газоанализатора PG-350E. ПО управляет работой микропроцессора, с помощью которого осуществляется функционирование прибора, выполнение процессов тестирования, градуировки, измерения, обработки измерительной информации, сбора, хранения и отображения на индикаторе прибора результатов измерений объемной доли компонентов в анализируемом газе, а также подготовку информации к считыванию внешним компьютером и записи на SD-карту
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
| Т а б л и ц а 1 - Идентификационные данные прог | раммного обеспечения |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 1.12 |
| Номер версии (идентификационный номер) ПО | 1.12 |
| Цифровой идентификатор ПО | ff53dd874309593e3373 20a609a59d3 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
1 Диапазоны измерений и пределы суммарной относительной погрешности с учетом реальных условий эксплуатации приведены в таблице 2.
| Т а б л и ц а 2 - М | етрологические характеристики | ||
| Определяемый компонент | Диапазон измерений объемной доли (Y) компонента | Пределы допускаемой основной относительной погрешности, % | Пределы суммарной относительной погрешности, %, (П=3) |
| Оксид углерода (СО) | от 25 до 60 млн-1 включ. | ±(8,75 - 0,083-Yj | ±(17,5 - 0,17-Y) |
| св. 60 до 100 млн-1 включ. | ±2,5 | ±5 | |
| св. 100 до 200 млн-1 включ. | ±2,5 | ±5 | |
| св. 200 до 500 млн-1 включ. | ±2,5 | ±5 | |
| св. 500 до 1000 млн-1 включ. | ±2,5 | ±5 | |
| Определяемый компонент | Диапазон измерений объемной доли (Y) компонента | Пределы допускаемой основной относительной погрешности, %, | Пределы суммарной относительной погрешности, %, (П=3) |
| Диоксид серы (SO2) | от 15 до 50 млн-1 включ. | ± (7,2 - 0,07-Y) | ±(14,4 - 0,14-Y) |
| св. 50 до 100 млн-1 включ. | ± (4,5 - 0,01 •Y) | ±(9 - 0,02-Y) | |
| св. 100 до 200 млн-1 включ. | ± (4,5 - 0,01 •Y) | ±(9 - 0,02-Y) | |
| св. 200 до 500 млн-1 включ. | ±2,5 | ±5 | |
| Сумма оксидов азота (NOX) | от 10 до 25 млн-1 включ. | ± (7,75 - 0,15-Y) | ±(15,5 - 0,3-Y) |
| св. 25 до 50 млн-1 включ. | ± (4,5 - 0,02-Y) | ±(9 - 0,04-Y) | |
| св. 50 до 100 млн-1 включ. | ±3,5 | ±7 | |
| св. 100 до 250 млн-1 включ. | ±3,5 | ±7 | |
| св. 250 до 500 млн-1 включ. | ±3,5 | ±7 | |
| св. 500 до 1000 млн-1 включ. | ±2,5 | ±5 | |
| св. 1000 до 2500 млн-1 включ. | ±2,5 | ±5 | |
| Диоксид углерода (СО2) | от 0,5 до 10 % включ. | ±2,0 | ±4 |
| св. 10 до 20 % включ. | ±2,0 | ±4 | |
| св. 20 до 30 % включ. | ±1,5 | ±3 | |
| Кислород (О2) | от 1,2 до 5 % включ. | ±1,5 | ±3 |
| св. 5 до 10 % включ. | ±1,0 | ±2,0 | |
| св. 10 до 25 % включ. | ±1,0 | ±2,0 | |
| Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на каждые 10 °С от номинального значения температуры 20 °С в пределах рабочих условий, в долях от предела допускаемой основной погрешности | ±0,3 | ||
| Пределы допускаемой дополнительной погрешности при изменении относительной влажности окружающей среды в пределах рабочих условий, в долях от предела допускаемой основной погрешности | ±0,3 | ||
| Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочих условия на каждые 3,3 кПа, в долях от предела допускаемой основной погрешности | ±0,3 | ||
| Пределы дополнительной суммарной дополнительной погрешности от влияния неизмеряемых компонентов в анализируемой газовой смеси, приведенных в РЭ, в долях от предела допускаемой основной погрешности | ±0,3 | ||
| Предел допускаемой относительной погрешности от неполноты преобразования NO2 в NO (для канала NO^), % | -4 | ||
| Определяемый компонент | Диапазон измерений объемной доли (Y) компонента | Пределы допускаемой основной относительной погрешности, %, ± | Пределы суммарной относительной погрешности, %, ± |
| Нормальные условия измерений - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | +(20±5) 60±30 101,3+3,3 | ||
| Примечания: 1 При определении массовой концентрации NOx пересчет проводится на NO. 2 Предел допускаемой относительной погрешности от неполноты преобразования NO2 в NO учитывается при оценке суммарной относительной погрешности для наименьшего диапазона измерений по каналу NOx. | |||
Т а б л и ц а 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| Параметры электрического питания: - напряжение переменного тока, В | С4^ о ++,' о° 22 | |||
| - частота переменного тока, Гц | 50/60 50-75 | |||
| Потребляемая мощность, В-А, не более | 1120 | |||
| Г абаритные размеры, мм, не более | PG-350E | PSP 4000H | PSP 4M4/6 | PD-100 |
| - высота | 260 | 420 | - | 210 |
| - ширина | 300 | 300 | - | 270 |
| - длина | 520 | 530 | 5000 | 860 |
| - диаметр | - | - | 40 | - |
| Масса, кг, не более | 40 | |||
| Условия эксплуатации: - температура окружающей среды, °С: - для газоанализатора - для блока отбора и подготовки пробы - относительная влажность, % - атмосферное давление, кПа | от 0 до +40 от -20 до +60 до 80 от 75,0 до 106,6 | |||
| Параметры анализируемой газовой среды: - максимальная температура в точке отбора пробы, °С - температура пробы на входе в газоанализатор, °С - давление на входе в газоанализатор, кПа, не более - содержание пыли, г/м3, не более - температура точки росы пробы газа, °С, не более: - на входе в блок отбора и подготовки пробы; - на выходе из блока отбора и подготовки пробы; | +180 от 0 до +40 ±0,98 0, 1 +60 -20 | |||
| Наименование характеристики | Значение |
| Отклонение температуры зонда и обогреваемой пробоотборной линии от заданного значения, °С, не более | ±3 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульный лист Руководства по эксплуатации комплекса КПИ и в виде наклейки на футляр газового пробоотборника.
Т а б л и ц а 4- Комплектность комплекса КПИ
| Наименование | Обозначение | Количе ство | Заводской номер |
| Портативный переносной газоанализатор | PG-350E | 1 шт. | 9792WN4T |
| Соединительный кабель с разъемом 2 м | 1 шт. | ||
| Кабель питания 2,5 м | 1 шт. | ||
| Трубка для подачи анализируемого газа 5 м | 1 шт. | ||
| Трубка для сброса газа 5 м | 1 шт. | ||
| Трубка для сброса через байпас 1 м | 1 шт. | ||
| Соединитель | 1 шт. | ||
| SD-карта | 1 шт. | ||
| Пылезащитный чехол | 1 шт. | ||
| Г азовый пробоотборник | PSP 4000-H | 1 шт. | 3925/20861145 |
| Комплект соединительных трубок | 1 компл | ||
| Пробоотборная линия PSP 4M4/6 5 м | 1 шт. | ||
| Алюминиевый футляр | 1 шт. | ||
| Комплект ЗИП | 1 комп. | ||
| Пробоотборное портативное устройство | PD-100 | 1 шт. | 904266 |
| Комплект ЗИП | 1 комп. | - | |
| Пробоотборная обогреваемая линия | PSP 4M4/6 | 1 шт. | 17-340196/5/ 2017-123 |
| Руководство по эксплуатации | ШДЕК 413541.001 РЭ | 1 экз. | - |
| Методика поверки | МП 242-2164-2017 | 1 экз. | |
| Руководство по эксплуатации газоанализаторов модели PG-300 | 1 экз. | ||
| Руководство по эксплуатации газовых пробоотборников серии PSP 4000 | 1 экз. | ||
| Руководство по эксплуатации пробоотборного портативного устройства PD-100 | 1 экз. |
осуществляется по документу МП-242-2164-2017 «Комплекс переносной измерительный КПИ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 сентября 2017 г.
Основные средства поверки:
- стандартные образцы состава многокомпонентных газовых смесей 0-го разряда в баллонах под давлением: CO/SO2/NO/CO2/N2; O2/NO2/N^ O2/N2 (ГСО 10545-2014);
- поверочный нулевой газ (ПНГ) - азот газообразный в баллоне под давлением по ГОСТ 9293—74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 13320—81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 8.578—2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Техническая документация ООО «МОНИТОРИНГ».
