| Номер в госреестре | 69387-17 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | ТБ-5, ТБ-6, ТБ-8, ТБ-10, ТБ-15 |
| Изготовитель | ООО ПО "Прибор", г.Екатеринбург |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2022 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические: ТБ-5, ТБ-6, ТБ-8, ТБ-10, ТБ-15 (далее - термометры) предназначены для измерений температуры неагрессивных, некристаллизующихся жидкостей, газа и пара.
Принцип действия термометров основан на упругой деформации, возникающей под действием температуры двух прочно соединенных металлических пластинок, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематического механизма со стрелкой и биметаллического термочувствительного элемента в защитной трубке - термобаллоне.
Термометры выпускаются в следующих модификациях: ТБ-5, ТБ-6, ТБ-8, ТБ-10, ТБ-15, которые отличаются пределами измерения температуры, длинной погружаемой части, исполнением корпуса и классом точности. Термометры изготавливаются в нескольких исполнениях по способу крепления: Р - радиальный; Т - осевой; П - крепления пружиной; И - игла; ПК -поворотный корпус.

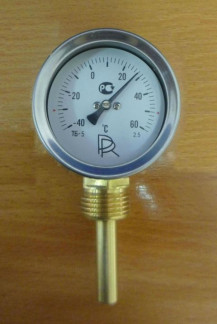

Общий вид термометров представлен на рисунках 1-5.
Пломбирование термометров биметаллических ТБ-5, ТБ-6, ТБ-8, ТБ-10, ТБ-15 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний температуры, °С | от -50 до +60 от -40 до +60 от -30 до +70 от 0 до +60 от 0 до +100 от 0 до +120 от 0 до +150 от 0 до +160 от 0 до +200 от 0 до +300 от 0 до +350 от 0 до +400 от 0 до +450 |
| Диапазон измерений температуры*, °С | от -40 до +50 от -30 до +50 от -20 до +60 от +10 до +60 от +10 до +90 от +20 до +100 от +20 до +130 |
| от +20 до +140 от +20 до +180 от +30 до +220 от +40 до +260 от +50 до +300 от +50 до +400 | |
| Класс точности: - для модификаций ТБ-5, ТБ-6 - для модификации ТБ-8 - для модификаций ТБ-10, ТБ-15 | 2,5; 1,5 2,5; 1,5; 1,0 1,5; 1,0 |
| Вариация показаний термометров, в долях от абсолютного значения пределов допускаемой основной погрешности показаний, не более | 1 |
| * - диапазон измерений ограничен по шкале двумя треугольными маркерами, в пределах этого диапазона действительно значение погрешности | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина погружения термобаллона, мм | 40, 46, 50, 64, 75, 80, 100, |
| 150, 200, 250, 300, 350, 400 | |
| Материал изделия гильзы | 1 - латунная |
| 2 - нержавеющая | |
| Материал изделия корпуса | 1 - сталь с покрытием; |
| 2 - коррозионно устойчивая | |
| нержавеющая сталь | |
| Резьба присоединения | G1/2 (М20х1,5) |
| Диаметр корпуса, мм, не более | |
| - для модификации ТБ-5 | 52 |
| - для модификации ТБ-6 | 60 |
| - для модификации ТБ-8 | 80 |
| - для модификаций ТБ-10 | 100 |
| - для модификаций ТБ-15 | 150 |
| Масса, кг, не более | 0,8 |
наносится на циферблат термометра типографическим способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр | 1 шт. | |
| Паспорт | 003.001.002ПС | 1 экз. |
| Техническое описание и инструкция по эксплуатации* | 003.001.002Т0И | 1 экз. |
| Методика поверки* | 003.001.003МП | 1 экз. |
| * - при поставке в один адрес прилагается 1 экз. на каждые 10 термометров. | ||
Основные средства поверки:
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-3, рабочий эталон 2 разряда по ГОСТ 8.558-2009, регистрационный № 23040-02;
- измеритель температуры двухканальный прецизионный МИТ 2.05, регистрационный № 29933-05;
- термостат переливной прецизионный ТПП-1.3, регистрационный № 33744-07;
- термостат переливной прецизионный ТПП-1.0, регистрационный № 33744-07;
- калибратор температуры КТ-2, регистрационный № 28811-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на средство измерений и (или) паспорт и (или) свидетельство
о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
4212-004-68387217-2014 ТУ. Термометры биметаллические ТБ-5, ТБ-6, ТБ-8, ТБ-10, ТБ-15. Технические условия
