| Номер в госреестре | 69389-17 |
| Наименование СИ | Генераторы газовых смесей |
| Обозначение типа СИ | ЕТ-950 |
| Изготовитель | ООО "ЭТЭК", г. Москва; ООО "НПП "ЭТЭК", г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы газовых смесей ЕТ-950 - рабочие эталоны 1-го разряда, предназначены для воспроизведения единицы молярной (объемной) доли (или массовой концентрации) компонентов в воздухе или азоте, приведенных в таблицах 2 и 3, и ее передачи рабочим средствам измерений в соответствии с ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Г енераторы применяются в комплекте с рабочими эталонами - стандартными образцами состава: газовыми смесями в баллонах под давлением и источниками микропотоков газов и паров в соответствии ГОСТ 8.578-2014.
Принцип действия генератора по каналу динамического разбавления заключается в смешении потоков исходного газа и газа-разбавителя, расход которых регулируется и измеряется с помощью регуляторов массового расхода газа. В качестве исходного газа используются газовые смеси в баллонах под давлением (далее - ГС).
Принцип действия генератора по термодиффузионному каналу заключается в смешении потоков исходного газа, находящегося в термостате с контролируемой температурой, и газа-разбавителя, расход которого регулируется и измеряется с помощью регуляторов массового расхода газа. В качестве исходного газа используются источники микропотоков газов и паров (далее - ИМ), представляющие собой ампулу с проницаемой стенкой, заполненную жидкостью или сжиженным газом. При заданной температуре вещество диффундирует через стенку ампулы в поток газа-разбавителя с постоянной скоростью, характеризующейся производительностью источника.
Конструктивно генераторы выполнены в одном блоке, в состав которого входят газовая система и устройство управления.
Генераторы имеют два канала:
- канал динамического разбавления;
- термодиффузионный канал.
Генераторы обеспечивает приготовление газовых смесей с возможностью одновременного использования от одного до четырех ИМ.
В качестве газа-разбавителя используются газы поверочные нулевые (ПНГ): атмосферный воздух, очищенный фильтрами генератора, очищенный воздух, полученный при помощи генераторов нулевого воздуха, зарегистрированных в федеральном информационном фонде по обеспечению единства измерений, азот газообразный особой чистоты по ГОСТ 9293-74, эталон сравнения - синтетический воздух по ГОСТ 8.578-2014.
Генераторы выполнены в металлическом корпусе, имеющем ручку для переноски или в корпусе 19” для установки в стойку. Управление работой генератора осуществляется тактильной клавиатурой, встроенной в жидкокристаллический дисплей.
Внутри генератора может устанавливаться аккумулятор, позволяющий в течение 8 ч поддерживать температуру и продув термостатов при транспортировании генератора.
Пломбирование генераторов не предусмотрено.

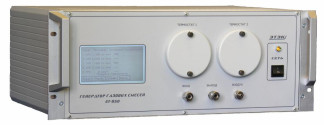

Общий вид генератора приведен на рисунке 1.
Рисунок 1 - Общий вид генераторов газовых смесей ЕТ-950.
Генераторы газовых смесей ЕТ-950 имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:
- расчет и поддержание объемной доли компонента на выходе генератора;
- обеспечение функционирования узлов и элементов генератора;
- отображение информации на дисплее генератора;
- контроль целостности программных кодов ПО;
- контроль общих неисправностей.
Уровень защиты встроенного ПО в соответствии с Р 50.2.077-2014 - «средний». Влияние встроенного ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ЕТ-950 |
| Номер версии (идентификационный номер)*ПО | 2.0 |
| Цифровой идентификатор ПО (алгоритм) | 03FAH (CRC16) |
| Примечание: *Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. | |
Таблица 2 - Метрологические характеристики канала динамического разбавления
| Компоненты | Диапазон значений объемной доли компонентов, % | Пределы допускаемой относительной погрешности аттестации исходной ГС, % | Пределы допускаемой относительной погрешности по каналу динамического разбавления, %1) | |
| Химически активные газы (NO, NO2, NH3, CI2, HCl, HF, F2 и т. п.) и серосодержащие газы (CH3SH, СфНюБ, C2H5SH, СзН8S, CS2, COS, SO2, H2S и т.п.) | от 1,010-5 до 1,010-3 | до ±2,0 включ. | ± i | 52 + (3 '10 -100)2 2) XB |
| ±(св. 2,0 до 4,0 включ.) | 72 +(3 '10 -100/ Xb | |||
| от 1,010-3 до 1,010-1 | до ±2,0 включ. | ±5 | ||
| ±(св. 2,0 до 4,0 включ.) | ±6 | |||
| С2 - С8 углеводородные газы (C2H2, C2H4, C2H6, C3H6, C3H8, C4H10, С6Н14, C5H12, C6H6, C7H8, C8H10 и т.п.) Г алогеносодержащие газы (CHClF2, C2Br2F4, C2H2F4, C3F7H и т.п.) | от 1,010-5 до 1,010-3 | до ±2,0 включ. | ± | 52 +(3 '10 -100)2 Xb |
| ±(св. 2,0 до 3,0 включ.) | =ь | 62 +(3 '10 -100/ Xb | ||
| ±(св. 3,0 до 4,0 включ.) | =ь | 72 +(3 '10 -100)2 Xb | ||
| св. 1,0 10-3 до 1,010-1 | до ±2,0 включ. | ±5 | ||
| ±(св. 2,0 до 4,0 вкл) | ±6 | |||
| H2, CO, CH43) | от 2,0 • 10-3 до 2,010-1 | до ±2,0 включ. | ±6 | |
| ±(св. 2,0 до 4,0 включ.) | ±7 | |||
| Инертные и постоянные газы (Xe, Kr, He) | от 1,010-2 до 5,010-1 | до ±2,0 включ. | ±5 | |
| ±(св. 2,0 до 4,0 включ.) | ±6 | |||
| Примечания: 1) Пределы допускаемой относительной погрешности канала динамического разбавления установлены при работе с ГС в баллонах под давлением - рабочими эталонами с объёмной долей определяемого компонента: - не более 2 % об. (для всех компонентов кроме СН4 и других углеводородов в азоте (воздухе), - для СН4 и другие углеводороды в азоте (воздухе) не более 50% НКПР (нижний концентрационный предел распространения пламени), значения которых приведены в ГОСТ Р 52350.29.1-2010, и с учётом примесей в ПНГ. 2) Хв - содержание компонента, подлежащего воспроизведению, % об. 3) При содержании в ПНГ СО - не более 0,8 млн-1; СН4 - не более 0,15 млн-1, (генераторы нулевого воздуха, воздух или азот по ТУ или ГОСТ). | ||||
| Диапазоны значений массовой концентрации при работе с ИМ 1), мг/м3 | Производительность ИМ, мкг/мин | Пределы допускаемой относительной погрешности ИМ, % | Пределы допускаемой относительной погрешности по термодиффузионному каналу,% |
| от 0,02 до 2,5 | <1,0 | ±7 | ±10 |
| от. 0,2 до 100 | >1,0 | ±5 | ±7 |
Примечания:
1 1) Диапазоны значений массовой концентрации определены для следующих условий:
- при использовании ИМ от 1 до 4 шт.;
- для минимальных и максимальных значений производительности ИМ на конкретные вещества, приведенные в описании типа на ИМ;
- для минимальных и максимальных значений объемного расхода генератора, равных 100 и 300 дм /ч, соответственно.
2 Расчет массовой концентрации компонента в ГС (С в мг/м ) при использовании ИМ с конкретными значениями производительности (G в мкг/мин) и объёмного расхода (Q дм /мин) проводится по формуле
G
С=
Q
3 При использовании в генераторе более одного термодиффузионного канала значения концентраций для одного компонента суммируются_
| Параметр | Значение |
| Массовая концентрация определяемой примеси в газе-разбавителе после его очистки фильтрами генератора, не более БО2, H2S, NO, NO2, С12, мг/м3 3 NH3 (с дополнительным фильтром), мг/м | 0,003 0,005 |
| Канал динамического разбавления | |
| Диапазон коэффициентов разбавления | от 10 до 300 |
| 3 Диапазон задания и измерения расходов газа-разбавителя, дм /ч | от 100 до 300 |
| Диапазон задания и измерения расходов исходной ГС, дм /ч | от 1 до 10 |
| Пределы допускаемой относительной погрешности измерения расхода газа-разбавителя, % | ±2 |
| Пределы допускаемой относительной погрешности измерения расхода исходной ГС, % в диапазоне от 1 до 2 дм /ч в диапазоне свыше 2 до 3 дм /ч в диапазоне свыше 3 до 10 дм /ч | ±4 ±3 ±2 |
| Пределы допускаемой относительной погрешности задания расхода газа-разбавителя и исходной ГС, % | ±2 |
| Пределы допускаемой относительной погрешности поддержания расхода газа в течение 6-и часов непрерывной работы, % | ±0,5 |
| Параметр | Значение |
| Термодиффузионный канал | |
| Диапазон задания и измерения расходов газа-разбавителя, дм /ч | от 100 до 300 |
| Пределы допускаемой относительной погрешности задания расхода газа-разбавителя, % | ±2 |
| Диапазон задаваемых температур в термостатах, оС | от 30 до 80 |
| Пределы допускаемой абсолютной погрешности задания температуры, С: в диапазоне от 30 до 50 оС в диапазоне свыше 50 до 80 оС | ±0,1 ±0,2 |
| Технические характеристики | |
| Время выхода на режим, ч, не более по каналу динамического разбавления по термодиффузионному каналу | 1 4 |
| Габаритные размеры, мм, не более длина ширина высота | 520 450 185 |
| Масса, кг, не более | 16 |
| Напряжение питания переменным током частотой (50±1) Гц, В | (230±23) |
| Полная потребляемая мощность, В • А, не более | 50 |
| Полный средний срок службы генератора, лет, не менее | 6 |
| Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч, не менее | 8000 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, С - диапазон атмосферного давления, кПа; - относительная влажность (при температуре +25 оС), %, не более | от +15 до +25 от 84 до 106,7 80 |
наносится на лицевую панель генератора способом шелкографии и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Обозначение | Наименование | Количество |
| ВНКЕ2.840.004 | Генератор газовых смесей ЕТ-950 | 1 шт. |
| ВНКЕ4.072.000 | Комплект инструмента и принадлежностей | 1 компл. |
| ВНКЕ2.840.004 РЭ | Руководство по эксплуатации | 1 шт. |
| МП 242-2130-2017 | Методика поверки | 1 шт. |
осуществляется по документу МП-242-2130-2017 «Генераторы газовых смесей ЕТ-950. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 14 июля 2017 г.
Основные средства поверки:
- комплексы, входящие в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2016 или вторичный эталон по ГОСТ 8.578-2014;
- стандартные образцы: газовые смеси (ГС) - эталоны сравнения или рабочие эталоны 0-го разряда NO2/N2, ^/N в баллонах под давлением по ГОСТ 8.578-2014;
- стандартные образцы состава газовых смесей (ГС) NO2/N2, СО/N в баллонах под давлением - эталоны сравнения (ГСО 10774-2016) или рабочие эталоны 0-го разряда (ГСО 10545-2014);
- меры: источники микропотоков (ИМ) газов и паров - эталоны сравнения или рабочие эталоны 0-го разряда (ИМ газов NO2, SO2) по ГОСТ 8.578-2014;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, оформленное на генератор.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Технические условия ТУ 4215-004-40003385 (ВНКЕ2.840.004 ТУ)
