| Номер в госреестре | 69390-17 |
| Наименование СИ | Радиометры проточные жидкостные |
| Обозначение типа СИ | Wilma |
| Изготовитель | "LabLogic Systems Ltd.", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

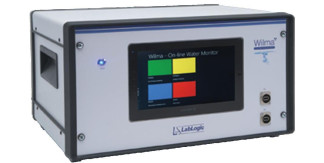

Радиометр проточный жидкостный Wilma (далее по тексту радиометр Wilma) предназначен для измерения удельной активности радионуклидов в жидких средах и образцах.
Принцип работы радиометра Wilma заключается в непрерывном или дискретном отборе жидкости в проточный канал радиометра и регистрации ионизирующих частиц, испускаемых радионуклидами, содержащимися в отобранной жидкости, в детектирующей системе. В детекторе происходит поглощение энергии ионизирующей частицы в сцинтилляторе, высвечивание поглощенной энергии в виде световой вспышки и преобразование энергии вспышки в электрический импульс, регистрируемый последующими электронными устройствами. Скорость счета зарегистрированных импульсов пропорциональна активности радионуклидов в измеряемом образце.
Детектирующая система радиометра представляет собой проточную сцинтилляцион-ную ячейку, установленную между фотокатодами двух ФЭУ, расположенных под углом 180° друг к другу. Для уменьшения фона ФЭУ включены в схему совпадений с регулируемым разрешающим временем. Предусмотрена возможность использования двух типов проточных ячеек: проточные ячейки, заполненные частицами твердого сцинтиллятора, и ячейки, в которые подаются измеряемая жидкость и жидкосцинтилляционный коктейль. Ячейки являются сменными, размер ячеек для жидкого сцинтиллятора составляет от 0,025 до 5 мл, для твердого - от
0,025 до 0,6 мл.
В качестве твердого сцинтиллятора используются гранулы стеклянного сцинтиллятора, сцинтиллятора на основе фторида кальция или оксида иттрия, размеры гранул могут составлять от 10 мкм до 100 мкм. В качестве жидкого сцинтиллятора рекомендовано использование специальных ЖС коктейлей фирмы Lablogic.
Для подачи исследуемой жидкости и ЖС коктейля радиометр оснащен внутренними насосами. После поступления измеряемой жидкости в ячейку с твердым сцинтиллятором или после автоматического смешивания измеряемой жидкости и ЖС коктейля в заданной пропорции выполняются измерения активности полученного счетного образца. По окончании измерений образец автоматически поступает в емкость или магистраль для отходов, измерительная система промывается специальным моющим раствором, и прибор готов к следующему циклу измерений.
При соответствующей настройке радиометр может работать в автоматическом режиме в течение нескольких недель, что особенно важно при установке прибора в труднодоступных местах.
В качестве дополнительной опции в радиометре может быть реализован спектрометрический режим для визуального контроля измеряемых радионуклидов.
Результаты измерений, информация о состоянии и параметрах системы отображаются на дисплее, расположенном на передней панели радиометра.
Радиометр имеет встроенный планшетный компьютер, работающий под управлением операционной системы Windows, пользовательский интерфейс позволяет работать локально с помощью сенсорного экрана монитора или удаленно через USB. Для управления работой радиометра используется программное обеспечение Wilma, установленное на встроенный компьютер.
Пломбирование радиометра не предусмотрено.
Программное обеспечение Wilma установлено на встроенный планшетный компьютер и работает под управлением операционной системы Windows. ПО предназначено для настройки, проверки работоспособности, управления процессом измерения, получения и обработки данных. К метрологически значимой части относится все ПО Wilma.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения радиометров Wilma от непреднамеренных и преднамеренных изменений соответствует уровню «средний», согласно Р 50.2.077-2014.
Таблица 2 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Wilma |
| Номер версии (идентификационный номер) ПО | 4.2.16.1361) |
| Цифровой идентификатор ПО (по MD5) | 0C1F1A4867824245281 E77E8DA8696B62) |
| 1) Номер версии не ниже указанного в таблице 2) Контрольная сумма файла относится к текущей версии программного обеспечения | |
Таблица 3 - Метрологические характеристики радиометров Wilma
| Наименование характеристики | Значение |
| Уровень фона, с-1, не более | 10 |
| Диапазон измерений удельной активности, Бк/г | 10-108 |
| Пределы допускаемой относительной погрешности измерений удельной активности, % | ±15 |
| Наименование характеристики | Значение |
| Эффективность регистрации бета- излучения радионуклида 3H, Бк'^с"1, не менее: - для ячейки с твердым сцинтиллятором - для ячейки с жидким сцинтиллятором | 3 20 |
| Эффективность регистрации бета- излучения радионуклида 14С, Бк-1-с-1, не менее: - для ячейки с жидким сцинтиллятором | 60 |
| Эффективность регистрации бета- излучения радионуклидов 90Sr+90Y, Бк-1-с-1, не менее: - для ячейки с жидким сцинтиллятором | 80 |
| 241 Эффективность регистрации альфа- излучения радионуклида Am, Бк-1-с-1, не менее: - для ячейки с жидким сцинтиллятором | 70 |
| Время установления рабочего режима, мин, не более | 5 |
| Время непрерывной работы, не менее, ч | 24 |
| Нестабильность показаний прибора за 24 часа непрерывной работы, %, не более | ±3 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 -33 |
| - частота переменного тока, Гц | 50±3 |
| Потребляемая мощность, ВА, не более | 100 |
| Габаритные размеры, мм, не более: | |
| - ширина | 520 |
| - глубина | 400 |
| - высота | 300 |
| Масса, кг, не более | 30 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +40 |
| - относительная влажность, %, не более | 90 |
| - атмосферное давление, кПа | от 86 до 106,7 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы после ввода в эксплуатацию, лет | 15 |
наносится методом компьютерной графики на титульный лист Руководства по эксплуатации радиометра Wilma и на пленочную этикетку, клеящуюся на лицевой панель корпуса.
Таблица 5 - Комплект поставки радиометра Wilma
| Наименование | Обозначение | Кол-во |
| Радиометр | Wilma | 1 |
| Проточные ячейки | 1) | |
| Расходные материалы | 2) | |
| Руководство по эксплуатации | Радиометр проточный жидкостный Wilma. Руководство по эксплуатации | 1 |
| Методика поверки | МП 2101-003-2017 Радиометры проточные жидкостные Wilma. Методика поверки | 1 |
| Примечания: 1) - Типы и количество проточных ячеек согласуется с заказчиком при заказе радиометра. 2) - Расходные материалы (ЖС, соединительные трубки, каппиляры, переходники) поставляются по согласованию с заказчиком. | ||
осуществляется по документу МП 2101-003-2017 «Радиометры проточные жидкостные Wilma. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10 августа 2017 г.
Основные средства поверки:
Рабочие эталоны не ниже 2-го разряда по ГОСТ 8.033-96 - растворы радионуклидов
3H, 90Sr+90Y.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»
ГОСТ 23923-89 «Средства измерений удельной активности радионуклидов. Общие технические требования и методы испытаний»
ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»
Техническая документация фирмы-изготовителя
