| Номер в госреестре | 69393-17 |
| Наименование СИ | Преобразователи газоаналитические универсальные |
| Обозначение типа СИ | ПГУ-А |
| Изготовитель | Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2027 |
| МПИ (интервал между поверками) | 1 год; для преобразователей ПГУ-А-О - 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи газоаналитические универсальные ПГУ-А (далее - преобразователи) предназначены для непрерывного автоматического измерения содержания кислорода, диоксида углерода, вредных газов, горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов) в воздухе рабочей зоны.
Принцип действия преобразователей основан на преобразовании содержания измеряемого газа с помощью преобразователей газовых термокаталитических ПГУ-А-Т, электрохимических ПГУ-А-Э, оптических ПГУ-А-О или фотоионизационных ПГУ-А-Ф в напряжение постоянного тока, пропорциональное содержанию, преобразовании его в цифровой код и токовый сигнал (4 - 20) мА.
Преобразователи состоят из корпуса, представляющего собой взрывонепроницаемую оболочку, внутри которой находятся электронные модули, и отсека расположения чувствительного элемента (сенсора). Электрические соединения чувствительного элемента (сенсора) первичного преобразователя ПГУ выполнены по схеме «искробезопасная электрическая цепь».
Специальный защитный фильтр обеспечивает необходимую защиту сенсора от пыли и повышенной влажности окружающей среды. Дополнительный кожух предотвращает поверхность сенсорной части преобразователя от механических повреждений, кроме этого защитный кожух используется для подачи поверочной газовой смеси для проверки функционирования преобразователя.
Преобразователи являются стационарными одноканальными приборами непрерывного действия.
Корпуса преобразователей могут быть изготовлены из окрашенного алюминия и нержавеющей стали.
Преобразователи выпускаются в двух вариантах исполнения: со светодиодным четырехзнаковым индикатором и без индикатора. Светодиодный четырехзнаковый индикатор (при наличии) отображает данные по текущей концентрации измеряемого газа.
Выходными сигналами преобразователей являются:
- унифицированный аналоговый выходной сигнал (4-20) мА в диапазоне измерений (3,2-20) мА;
- интерфейс RS-485 с протоколом Modbus RTU;
- цифровой интерфейс, протокол HART 7.
Преобразователи соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011).
Взрывозащищенность преобразователей обеспечивается видами взрывозащиты «взрывобезопасная оболочка «d» по ГОСТ IEC 60079-1-2011 и «искробезопасная электрическая цепь «ib» по ГОСТ 31610.11-2014 с видом взрывозащиты от воспламенения пыли "tb " по ГОСТ IEC 60079-31-2013 и выполнением их конструкции в соответствии с требованиями ГОСТ 31610.0-2014.
По защищенности от влияния пыли и воды конструкция преобразователей ПГУ-А соответствует степени защиты IP 66 по ГОСТ 14254-2015.
Преобразователи выпускаются в четырех модификациях, отличающихся принципом действия:
- ПГУ - А-Т - термокаталитический;
- ПГУ - А-О - оптический;
- ПГУ - А-Э - электрохимический;
- ПГУ-А-Ф - фотоионизационный.
Способ отбора пробы - диффузионный.

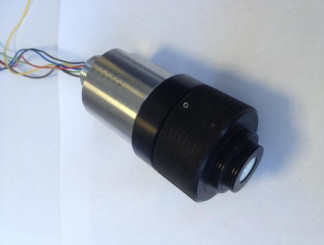

Общий вид преобразователей, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1, 2.
Место пломбировки от несанкционированного доступа
Преобразователи имеют встроенное программное обеспечение (ПО).
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в смеси с воздухом или азотом и обеспечивает выполнение следующих основных функций:
- обработку и передачу измерительной информации от преобразователей газовых;
- отображение результатов измерений на светодиодном индикаторе;
- формирование выходного аналогового и цифрового сигналов;
- диагностику аппаратной части газоанализатора и целостности фиксированной части встроенного ПО.
Лист № 3 Всего листов 15
Программное обеспечение идентифицируется при включении газоанализаторов по запросу через цифровой интерфейс RS-485 или HART.
Преобразователи могут работать с автономным ПО ESP_config для работы с персональным компьютером.
Автономное ПО ESP_config для персонального компьютера под управлением операционной системы семейства Windows® предназначено для просмотра настроечных параметров и градуировки преобразователей, просмотра результатов измерений в реальном времени. Связь компьютера с преобразователями осуществляется по интерфейсу RS-485 (протокол обмена описан в руководстве по эксплуатации преобразователя). Автономное ПО предназначено для использования в лабораторных условиях и не применяется при выполнении измерений в воздухе рабочей зоны. ПО ESP_config. является единым исполняемым файлом, его разделение с выделением метрологически значимой части не предусмотрено.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик преобразователей.
Преобразователи имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО -«средний» по Р 50.2.077—2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Автономное ПО | |
| Идентификационное наименование ПО | v.0.1 | ESP_config |
| Номер версии (идентификационный номер) ПО | не ниже pgu a v0.1.hex | ESP config v2.5.exe |
| Цифровой идентификатор ПО | - | d13c7f89 |
| Алгоритм вычисления цифрового идентификатора ПО | - | CRC32 |
Метрологические характеристики преобразователей приведены в таблицах 2 - 6. Основные технические характеристики преобразователей приведены в таблице 7.
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности преобразователей ПГУ-А-Т с термокаталитическим сенсором
| Модифика ция | Исполнение | Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, % | Диапазон измерений объемной доли определяемого компонента, % | Пределы допускаемой основной абсолютной погрешности, % |
| 1 | 2 | 3 | 4 | 5 | 6 |
| ПГУ-А-Т | ПГУ-А-Т- метан | СН4 | От 0 до 4,4 | От 0 до 2,2 | ±0,22 |
| ПГУ-А-Т- пропан | С3Н8 | От 0 до 1,7 | От 0 до 0,85 | ±0,085 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| ПГУ-А-Т | ПГУ-А-Т- водород-4 | Н2 | От 0 до 4 | От 0 до 2 | ±0,20 |
| ПГУ-А-Т- гексан | С6Н14 | От 0 до 1 | От 0 до 0,5 | ±0,050 | |
| ПГУ-А-Т- ацетилен | С2Н2 | От 0 до 2,3 | От 0 до 1,15 | ±0,12 | |
| ПГУ-А-Т- акрилонит- рил | C3H3N | От 0 до 2,8 | От 0 до 1,4 | ±0,14 | |
| Примечания: 1 Диапазон показаний в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР. 2 Диапазон измерений в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР. | |||||
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности преобразователей Ш'У-А-Q с оптическим сенсором_
| Модифи кация | Испол нение | Определяемый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | |
| абсолютной | отно си- тель ной, % | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ПГУ-А-О | ПГУ-А- О-метан | СН4 | От 0 до 4,4 % (от 0 до 100 % НКПР) | От 0 до 2,2 % Св. 2,2 до 4,4 % | ±0,13 % | ±5 |
| ПГУ-А-О- пропан | С3Н8 | От 0 до 1,7 % (от 0 до 100 % НКПР) | От 0 до 0,85 % Св. 0,85 до 1,7 % | ±0,051 % | ±5 | |
| ПГУ-А- О-гексан | С6Н14 | От 0 до 1,0 % (от 0 до 100 % НКПР) | От 0 до 0,5 % Св. 0,5 до 1,0 % | ±0,030 % | ±5 | |
| ПГУ-А- О- ацетилен | С2Н2 | От 0 до 2,3 % (от 0 до 100 % НКПР) | От 0 до 1,15 % Св. 1,15 до 2,3 % | ±0,069 % | ±5 | |
| ПГУ-А- О- этан | C2H6 | От 0 до 2,5 % (от 0 до 100 % НКПР) | От 0 до 1,25% (от 0 до 50 % НКПР) | ±3 % НКПР | - | |
| ПГУ-А- О- бутан | C4H10 | От 0 до 1,4 % (от 0 до 100 % НКПР) | От 0 до 0,7 % (от 0 до 50 % НКПР) | ±3 % НКПР | - | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ПГУ-А-О | ПГУ-А- О- изобутан | и-С4Н10 | От 0 до 1,3 % (от 0 до 100 % НКПР) | От 0 до 0,65 % (от 0 до 50 % НКПР) | ±3 % НКПР | - |
| ПГУ-А- О- пентан | С5Н12 | От 0 до 1,4 % (от 0 до 100 % НКПР) | От 0 до 0,7 % (от 0 до 50 % НКПР) | ±3 % НКПР | - | |
| ПГУ-А- О- цикло- гексан | СбН12 | От 0 до 1,2 % (от 0 до 100 % НКПР) | От 0 до 0,6 % (от 0 до 50 % НКПР) | ±5 % НКПР | - | |
| ПГУ-А- О- гептан | С7Н16 | От 0 до 1,1 % (от 0 до 100 % НКПР) | От 0 до 0,55% (от 0 до 50 % НКПР) | ±5 % НКПР | - | |
| ПГУ-А- О- пропилен | СзНб | От 0 до 2 % (от 0 до 100 % НКПР) | От 0 до 1 % (от 0 до 50 % НКПР) | ±3 % НКПР | - | |
| ПГУ-А- О- метило вый спирт | CH3OH | От 0 до 5,5 % (от 0 до 100 % НКПР) | От 0 до 2,75% (от 0 до 50 % НКПР) | ±5 % НКПР | - | |
| ПГУ-А- О- этиловый спирт | С2Н5ОН | От 0 до 3,1 % (от 0 до 100 % НКПР) | От 0 до 1,55% (от 0 до 50 % НКПР) | ±5 % НКПР | - | |
| ПГУ-А- О- этилен | С2Н4 | От 0 до 2,3 % (от 0 до 100 % НКПР) | От 0 до 1,15 % (от 0 до 50 % НКПР) | ±3 % НКПР | - | |
| ПГУ-А- О- толуол | С6Н5СН3 | От 0 до 1,1 % (от 0 до 100 % НКПР) | От 0 до 0,55% (от 0 до 50 % НКПР) | ±5 % НКПР | - | |
| ПГУ-А- О- бензол | СбНб | От 0 до 1,2 % (от 0 до 100 % НКПР) | От 0 до 0,6 % (от 0 до 50 % НКПР) | ±3 % НКПР | - | |
| ПГУ-А- О- ацетон | СН3СОСН3 | От 0 до 2,5 % (от 0 до 100 % НКПР) | От 0 до 1,25 % (от 0 до 50 % НКПР) | ±3 % НКПР | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ПГУ-А-О | ПГУ-А- О- этилбен- зол | C8H10 | От 0 до 1 % (от 0 до 100 % НКПР) | От 0 до 0,5 % (от 0 до 50 % НКПР) | ±5 % НКПР | - |
| ПГУ-А- О- метил- третбу- тиловый эфир | СНэСО(СНэ) | От 0 до 1,5 % (от 0 до 100 % НКПР) | От 0 до 0,75 % (от 0 до 50 % НКПР) | ±5 % НКПР | - | |
| ПГУ-А- О пара ксилол | п-С8Н10 | От 0 до 1,1 % (от 0 до 100 % НКПР) | От 0 до 0,55 % (от 0 до 50 % НКПР) | ±5 % НКПР | - | |
| ПГУ-А- О- орто ксилол | о-С8Н10 | От 0 до 1,0 % (от 0 до 100 % НКПР) | От 0 до 0,5 % (от 0 до 50 % НКПР) | ±5 % НКПР | - | |
| ПГУ-А- О- изопро пиловый спирт | (СНэ^СНО Н | От 0 до 2,0 % (от 0 до 100 % НКПР) | От 0 до 1,0 % (от 0 до 50 % НКПР) | ±5 % НКПР | - | |
| ПГУ-А-О- диоксид углерода- 2 | СО2 | От 0 до 2,0 % | От 0 до 2,0 % | ±(0,03+ 0,05Сх) % | - | |
| ПГУ-А-О- диоксид углерода- 5 | От 0 до 5,0 % | От 0 до 5,0 % | ±(0,03+ 0,05Сх) % | - | ||
| ПГУ-А-О-нефте-продукты ) | пары бензина не-этилированного | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5 % НКПР | - | |
| пары топлива дизельного | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5 % НКПР | - | ||
| пары керосина | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5 % НКПР | - | ||
| пары уайт-спирита | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5 % НКПР | - | ||
| пары топлива для реактивных двигателей | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5 % НКПР | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ПГУ-А-О | ПГУ-А-О-нефте-продукты ) | пары бензина авто-мобильного | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5 % НКПР | - |
| пары бензина авиационного | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5 % НКПР | - |
Примечания:
1 Градуировка преобразователей ПГУ-А-О-нефтепродукты осуществляется изготовителем на один из определяемых компонентов:
- бензин неэтилированный по ГОСТ Р 51866-2002,
- топливо дизельное по ГОСТ 305-2013,
- керосин по ГОСТ Р 52050-2006,
- уайт-спирит по ГОСТ 3134-78,
- топливо для реактивных двигателей по ГОСТ 10227-86,
- бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту»,
- бензин авиационный по ГОСТ 1012-2013;
2 Сх - значение содержания определяемого компонента на входе преобразователя._
Таблица 4 - Диапазоны измерений и пределы допускаемой основной погрешности преобразователей ПГУ-А-Э с электрохимическим сенсором_
| Тип | Определяемый компонент | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | ||
| преобразователя | объемной доли | массовой концентрации, мг/м3 | абсолютной | относительной, % | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| От 0 до | От 0 до 3,0 | ±0,53 млн-1 | - | ||
| ПГУ-А-Э- | 2,1 млн-1 | ||||
| сероводород-10 | Св. 2,1 до -1 7 млн | Св. 3,0 до 10 | - | ±20 | |
| От 0 до | От 0 до 3,0 | ±0,53 млн-1 | - | ||
| ПГУ-А-Э- | 2,1 млн-1 | ||||
| сероводород-20 | Св. 2,1 до 20 млн-1 | Св. 3,0 до | - | ±20 | |
| 28,3 | |||||
| От 0 до | От 0 до 10 | ±1,8 млн-1 | - | ||
| ПГУ-А-Э- | -1 7 млн | ||||
| сероводород-45 | Св. 7 до 32 млн-1 | Св. 10 до 45 | - | ±20 | |
| От 0 до | От 0 до 10 | ±1,8 млн-1 | - | ||
| ПГУ-А-Э- | -1 7 млн | ||||
| сероводород-50 | Св. 7 до 50 млн-1 | Св. 10 до | - | ±20 | |
| 70,7 | |||||
| От 0 до | От 0 до | ±1,8 млн-1 | - | ||
| ПГУ-А-Э- | -1 7 млн | 10 | |||
| сероводород-85 | Св. 7 до 61 млн-1 | Св. 10 до | - | ±20 | |
| 85 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| От 0 до | От 0 до 10 | ±1,8 млн-1 | - | ||
| ПГУ-А-Э- | Н2S | п -1 7 млн | |||
| сероводород-100 | Св. 7 до 100 млн-1 | Св. 10 до 141,4 | - | ±20 | |
| ПГУ-А-Э- кислород | О2 | От 0 до 30 % | - | ±(0,2+ +0,04Сх) % | - |
| ПГУ-А-Э- водород | Н2 | От 0 до 2 % | - | ±(0,2+ +0,04Сх) % | - |
| От 0 до | От 0 до 20 | ±4,3 млн-1 | - | ||
| ПГУ-А-Э- | СО | 17 млн-1 | |||
| оксид углерода | Св. 17 до 103 млн-1 | Св. 20 до 120 | - | ±20 | |
| От 0 до | От 0 до 2 | ±0,26 млн-1 | - | ||
| ПГУ-А-Э- | NO2 | -1 1 млн | |||
| диоксид азота | Св. 1 до 10,5 млн-1 | Св. 2 до 20 | - | ±20 | |
| От 0 до | От 0 до 10 | ±0,94 млн-1 | - | ||
| ПГУ-А-Э- | SО2 | 3,8 млн-1 | |||
| диоксид серы | Св. 3,8 до 18,8 млн-1 | Св. 10 до 50 | - | ±20 | |
| От 0 до | От 0 до 20 | ±7,1 млн-1 | - | ||
| ПГУ-А-Э- | 28 млн-1 | ||||
| аммиак-0-70 | Св. 28 | Св. 20 до 70 | - | ±20 | |
| NH3 | до 99 млн-1 | ||||
| От 0 до 99 млн-1 | От 0 до 70 | не нормиро | - | ||
| ПГУ-А-Э- | ваны | ||||
| аммиак-0-500 | Св. 99 до 707 млн-1 | Св. 70 до 500 | - | ±20 | |
| От 0 до | От 0 до 1 | ±0,080 млн-1 | - | ||
| ПГУ-А-Э- | Cl2 | 0,33 млн-1 | |||
| хлор | Св. 0,33 до 10 млн-1 | Св. 1 до 30 | - | ±20 | |
| От 0 до | От 0 до 5 | ±0,49 млн-1 | - | ||
| ПГУ-А-Э- хлорид водорода | нс1 | 3,3 млн-1 Св. 3,3 до 30 млн-1 | Св. 5 до 45 | ±20 | |
| От 0 до | От 0 до 0,5 | ±0,14 млн-1 | - | ||
| ПГУ-А-Э- | НF | 0,6 млн-1 | |||
| фторид водорода | Св. 0,6 до 10 млн-1 | Св. 0,5 до 8,2 | - | ±20 | |
| От 0 до | От 0 до 0,5 | ±0,10 млн-1 | - | ||
| ПГУ-А-Э- | CH2O | 0,4 млн-1 | Св. | ||
| формальдегид | Св. 0,4 до 10 млн-1 | 0,5 до 12,5 | - | ±20 | |
| От 0 до | От 0 до 5 | ±1,0 млн-1 | - | ||
| ПГУ-А-Э- | NO | 4 млн-1 | |||
| оксид азота | Св. 4 до 100 млн-1 | Св. 5 до 125 | - | ±20 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| От 0 до | От 0 до 3 | ±0,41 млн-1 | - | ||
| ПГУ-А-Э- | С2Н4О | 1,6 млн-1 | |||
| оксид этилена | Св. 1,6 до 100 млн-1 | Св. 3 до 183 | - | ±20 | |
| ПГУ-А-Э- | От 0 до 0,12 млн-1 Св. 0,12 до 0,5 млн-1 | От 0 до 0,3 | ±0,030 млн-1 | - | |
| несимметричный диметилгидразин | С2Н8К2 | Св. 0,3 до 1,24 | - | ±20 | |
| От 0 до | От 0 до 15 | ±2,8 млн-1 | - | ||
| ПГУ-А-Э- | СН3ОН | 11,2 млн-1 | |||
| метанол | Св. 11,2 до 100 млн-1 | Св. 15 до 133 | - | ±20 | |
| От 0 до | От 0 до 0,8 | ±0,10 млн-1 | - | ||
| ПГУ-А-Э- | СНзSН | 0,4 млн-1 | |||
| метилмеркаптан | Св. 0,4 до 4,0 млн-1 | Св. 0,8 | - | ±20 | |
| до 8,0 | |||||
| От 0 до | От 0 до 1,0 | ±0,10 млн-1 | - | ||
| ПГУ-А-Э- | С^Н | 0,4 млн-1 | |||
| этилмеркаптан | Св. 0,4 до 3,9 млн-1 | Св. 1,0 | - | ±20 | |
| до 10,0 | |||||
| Примечание- | Сх - значение содержания определяемого компонента на входе преоб- | ||||
| разователя. | |||||
Таблица 5 - Диапазоны измерений и пределы допускаемой основной погрешности преобразователей ПГУ-А-Ф с фотоионизационным сенсором_
| Тип | Опреде ляемый компонент | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | ||
| преобразователя | объемной до-1 ли, млн | массовой концентрации, мг/м3 | абсолютной, -1 млн | относи тельной, % | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| ПГУ-А-Ф- изобутилен-0-20 | От 0 до 19,3 | От 0 до 45 | ± 5,1 | - | |
| ПГУ-А-Ф- изобутилен- 0-200 | ^С4Н8 | От 0 до 43 Св. 43 до 172 | От 0 до 100 Св. 100 до 400 | ± 11 | ± 25 |
| ПГУ-А-Ф- изобутилен- 0-2000* | От 0 до 43 Св. 43 до 2000 | От 0 до 100 Св. 100 до 4660 | ± 11 | ± 25 | |
| ПГУ-А-Ф- этилен | С2Н4 | От 0 до 86 Св. 86 до 171 | От 0 до 100 Св. 100 до 200 | ± 21 | ± 25 |
| ПГУ-А-Ф- | С6Н6 | От 0 до 1,5 | От 0 до 5 | ± 0,38 | - |
| бензол | Св. 1,5 до 9,3 | Св. 5 до 30 | - | ± 25 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| ПГУ-А-Ф- метилмеркаптан | CH3SH | От 0 до 0,4 Св. 0,4 до 4,0 | От 0 до 0,8 Св. 0,8 до 8,0 | ± 0,10 | ± 25 |
| ПГУ-А-Ф- этилмеркаптан | C2H5SH | От 0 до 0,4 Св. 0,4 до 3,9 | От 0 до 1,0 Св. 1,0 до 10,0 | ± 0,10 | ± 25 |
| ПГУ-А-Ф- диэтиламин | C4H11N | От 0 до 9,8 От 9,8 до 50 | От 0 до 30 Св. 30 до 150 | ± 1,6 | ± 25 |
| ПГУ-А-Ф- сероуглерод | CS2 | От 0 до 3,1 Св. 3,1 до 15 | От 0 до 10 Св. 10 до 47 | ± 0,79 | ± 25 |
| ПГУ-А-Ф- фенол | C6H6O | От 0 до 0,25 Св. 0,25 до 4 | От 0 до 1 Св. 1 до 15,6 | ± 0,060 | ± 25 |
| ПГУ-А-Ф- тетрафторэтилен | C2F4 | От 0 до 7,2 Св. 7,2 до 40 | От 0 до 30 Св.30 до 166 | ± 1,2 | ± 25 |
| *Примечание - диапазон показаний объемной доли изобутилена для преобразователя ПГУ-А-Ф-изобутилен-0-2000 от 0 до 2000 млн-1. | |||||
Таблица 6 - Пределы допускаемой вариации выходных сигналов, пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в рабочих условиях эксплуатации на каждые 10 °С от нормальной, предел допускаемого времени установления выходного сигнала, пределы допускаемого изменения выходного сигнала за 1 сут непрерывной работы_
| Предел допускаемой вариации выходных сигналов, в долях от предела допускаемой основной погрешности для преобразователей ПГУ-А-Т, ПГУ-А-О-метан, ПГУ-А-О-пропан, ПГУ-А-О-гексан, ПГУ-А-О-ацетилен, ПГУ-А-О-этан, ПГУ-А-О-бутан, ПГУ-А-О-изобутан, ПГУ-А-О-пентан, ПГУ-А-О-циклогексан, ПГУ-А-О-гептан, ПГУ-А-О-пропилен, ПГУ-А-О-метиловый спирт, ПГУ-А-О-этиловый спирт, ПГУ-А-О-этилен, ПГУ-А-О-толуол, ПГУ-А-О-бензол, ПГУ-А-О-ацетон, ПГУ-А-О-этилбензол, ПГУ-А-О-метил-третбутиловый эфир, ПГУ-А-О-пара-ксилол, ПГУ-А-О-орто-ксилол, ПГУ-А-О-изопропиловый спирт, ПГУ-А-О-диоксид углерода-2, ПГУ-А-О-диоксид углерода-5, ПГУ-А-Э, ПГУ-А-Ф | 0,5 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в рабочих условиях эксплуатации на каждые 10 °С от нормальной, в долях от пределов допускаемой основной погрешности | ±0,2 |
| Предел допускаемого времени установления выходного сигнала, Т0,9 д, с: - для преобразователей ПГУ-А-Т - для преобразователей ПГУ-А-Э, ПГУ-А-О, ПГУ-А-Ф | 30 60 |
| Пределы допускаемого изменения выходного сигнала за 1 сут непрерывной работы, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Параметр | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | От 18 до 32 |
| Потребляемая электрическая мощность, Вт, не более | 2 |
| Средняя наработка на отказ, ч, не менее | 35000 |
| Средний срок службы, лет, не менее | 10 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С для преобразователей ПГУ-А-Т для преобразователей ПГУ-А-О для преобразователей ПГУ-А-Э для преобразователей ПГУ-А-Ф для преобразователей ПГУ-А-Т, ПГУ-А-О (для температурного класса Т6) - относительная влажность воздуха при температуре 35 °С, %, не более - атмосферное давление, кПа | от -60 до +90 от -60 до +85 от -60 до +75 от -40 до +75 от -60 до +75 95 от 84 до 106 |
| Время прогрева преобразователей, мин, не более | 10 |
| Г абаритные размеры преобразователя, мм, не более - длина - диаметр | 150 50 |
| Масса преобразователя, кг, не более | 0,65 |
| Маркировка взрывозащиты | 1Ex d ib 11С T6 Gb 1Ex d ib 11С T4 Gb Ex tb ib ШС «Т85°С...Т100°С» Db |
наносится на титульный лист «Руководства по эксплуатации» печатным способом и на табличку, расположенную на корпусе преобразователя методом наклейки.
| Наименование | Обозначение | Количество |
| Преобразователь газоаналитический универсальный | ПГУ-А (ПГУ-А-Т, ПГУ-А-О, ПГУ-А-Э, ПГУ-А-Ф) | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Паспорт | ЖСКФ.413425.004 ПС | 1 экз. |
| Руководство по эксплуатации | ЖСКФ.413425.004 РЭ | 1 экз. |
| Программное обеспечение (тестовая программа) на CD-диске | - | 1 шт. |
| Методика поверки | МП 47-223-2017 | 1 экз. |
осуществляется по документу МП 47-223-2017 «ГСИ. Преобразователи газоаналитические универсальные ПГУ-А. Методика поверки», утвержденному ФГУП «УНИИМ»
15.08.2017 г.
Основные средства поверки:
Рабочий эталон 1 разряда единиц молярной (объемной) доли в газовых средах в диапазоне значений от 1,010-5 до 10,0 % в соответствии с ГОСТ 8.578-2014 (регистрационный номер в Федеральном информационном фонде 19351-00).
Рабочий эталон 1 разряда единиц объемной доли в газовых средах в диапазоне значений от 0,04 до 2,75 % и от 10 до 50 % НКПР в соответствии с ГОСТ 8.578-2014 (регистрационный номер в Федеральном информационном фонде 50724-12).
Рабочий эталон 1 разряда единиц массовой концентрации компонентов в газовых средах в диапазоне значений от 0,02 до 100 мг/м в соответствии с ГОСТ 8.578-2014 (регистрационный номер в Федеральном информационном фонде 45189-10).
ГСО 10257-2013 стандартный образец (СО) состава газовой смеси СЩ/воздух, объемная доля метана (1,10±0,08) %; (2,10±0,11) %, границы относительной погрешности аттестованного значения СО (5со) ±1,5 %.
ГСО 10263-2016 СО состава газовой смеси С3Н8/воздух, объемная доля пропана (0,40±0,02) %; 5СО=±(-2,5-Х +2,75) %; объемная доля пропана (0,80±0,04) %, 5СО=±1,5 %.
ГСО 10325-2013 СО состава газовой смеси Н2/воздух, объемная доля водорода (1,00±0,05) %; (1,9±0,10) %, 5со= ±1,5 %.
ГСО 10335-2013 СО состава газовой смеси С6Н14/воздух, объемная доля гексана (0,250±0,025) %; 5СО=±(-2,5-Х*+2,75) %, объемная доля гексана (0,475±0,048) %, 8со=±1,5 %.
ГСО 10386-2013 СО состава газовой смеси С2Н2/воздух, объемная доля ацетилена (0,58±0,03) %; (1,10±0,06) %, 5со=±1,5 %.
ГСО 10534-2014 СО состава искусственной газовой смеси на основе кислородсодержащих и азотсодержащих газов (КА-М-1), объемная доля акрилонитрила (0,70±0,04) %; (1,33±0,07) %, 5со=±1,0 %.
ГСО 10256-2013 СО состава газовой смеси СН4/К2 (Не, Ar), объемная доля метана (2,20±0,11) %; (4,19±0,21) %, 5со=±(-0,046-Х +1,523) %.
ГСО 10262-2013 СО состава газовой смеси С3Н8/К2(Не), объемная доля пропана (0,85±0,04) %; (1,60±0,08) %, (0,78 ± 0,04) %, (0,55 % ± 0,03) %, (0,64 ± 0,03) %, (0,58 ± 0,03) %, (0,58 ± 0,03) %, (0,72 ± 0,04) %, (0,67 ± 0,03) %, 5со=±1,5 %.
ГСО 10334-2013 СО состава газовой смеси С6Н14/К2 (Не, Ar), объемная доля гексана (0,50±0,05) %; (0,95±0,05) %, 5со=±1,5 %.
ГСО 10379-2013 СО состава газовой смеси С2Н2/К2 (Не, Ar), объемная доя ацетилена (1,15±0,06) %; (2,18±0,11) %, 5со=±(-0,046-Х +1,523) %.
ГСО 10244-2013 СО состава газовой смеси С2Н6/воздух, объемная доля этана (0,60±0,03) %; (1,15±0,06) %, 5со=±1,5 %.
ГСО 10246-2013 СО состава газовой смеси С4Н10/воздух, объемная доля бутана (0,35±0,04) %; (0,65±0,07) %, 5со=±(-1,667-Х +2,667) %.
ГСО 10333-2013 СО состава газовой смеси ьС4Н10/воздух, объемная доля изобутана (0,30±0,03) %; (0,60±0,06) 5со=±(-1,818-Х +2,682) %.
ГСО 10364-2013 СО состава газовой смеси С5Н12/воздух, объемная доля пентана (0,35±0,04) %; (0,65±0,07) %, 5со=±(-1,667-Х +2,667) %.
ГСО 10250-2013 СО состава газовой смеси С3Н6/воздух, объемная доля пропилена (0,50±0,05) %; 5СО=±(-2,5-Х+2,75) %; объемная доля пропилена (0,95±0,10) %, 5СО=±1,5 %.
ГСО 10248-2013 СО состава газовой смеси С2Н4/воздух, объемная доля этилена (0,58±0,03) %; (1,10±0,06) %, 5со=±1,5 %.
ГСО 10366-2013 СО состава газовой смеси С6Н6/воздух, объемная доля бензола (0,30±0,03) %; (0,55±0,06) %, 5со=±(-2,0-Х*+2,7) %.
ГСО 10385-2013 СО состава газовой смеси СН3СОСН3/К2 (воздух), объемная доля ацетона (0,63±0,03) %; (1,14±0,06) %, 5со=±1,5 %.
Лист № 13 Всего листов 15
ГСО 10241-2013 СО состава газовой смеси СО2/воздух (N2, Не, Ar), объемная доля диоксида углерода (1,00±0,050) %; (1,90±0,10) %, 5со=±(0,046-Х*+1,523) %; (2,75±0,14) %; (4,75±0,24) %.
ГСО 10329-2013 СО состава газовой смеси Н2Б/воздух, объемная доля сероводорода (0,00016±0,00005) %; (0,00054±0,00016) %, 5со=±(-1111,1-Х+5,11) %; объемная доля сероводорода (0,00167±0,00033) %; (0,00054±0,00016) %; (0,0027±0,0005) %; (0,0042±0,0008) %; (0,0051±0,0015) %; (0,0083±0,0017) %, 5со=±(15,15-Х +4,015) %.
ГСО 10253-2013 СО состава газовой смеси 02/N2 (Не, Ar), объемная доля кислорода (15,00±0,75) %; (28,50±1,43) %, 5со=±(0,008-Х +0,76) %.
ГСО 10325-2013 СО состава газовой смеси Н2/воздух, объемная доля водорода (1,00±0,05) %; (1,90±0,10) %, 5Ш=±1,5 %.
ГСО 10242-2013 СО состава газовой смеси СО/воздух, объемная доля оксида углерода (0,0016±0,0002) %; (0,0096±0,0010) %, 5со=±(-15,15-Х*+4,015) %.
ГСО 10331-2013 СО состава газовой смеси NO2/N2 (Не, Ar, воздух), объемная доля диоксида азота (0,00010±0,00003) %; (0,00082±0,00025) %, 5со=±(11 11,1Х*+5,11) %.
ГСО 10342-2013 СО состава газовой смеси SO2/N2 (Не, Ar, СО2, воздух), объемная доля диоксида серы (0,00029±0,00009) %, 5со=±(-1111,1-Х*+5,11) %; объемная доля диоксида серы (0,0016±0,0003) %, 5со=±(15,15-Х*+4,015) %.
ГСО 10327-2013 объемная доля аммиака (0,0023±0,0005) %; (0,0082±0,0016) %; (0,059±0,012) %, §со=±( 15,15 • Х*+4,015) %.
ГСО 10323-2013 СО состава газовой смеси NO/N2 (Не, Ar, СО2, воздух), объемная
*
доля оксида азота (0,00031±0,0001) %, 5со=±(- 1111,1 •Х +5,11) %; объемная доля оксида азота (0,0083±0,0017) %, 5со=±(-15,15^Х +4,015) %.
ГСО 10387-2013 СО состава газовой смеси С2Н4О/воздух, объемная доля оксида этилена (0,00012±0,00004) %, 5со=±(- 1111,1 • Х +5,11) %; объемная доля оксида этилена (0,0084±0,0017) %, 5со=±(-15,15^Х*+4,015) %.
ГСО 10337-2013 СО состава газовой смеси СНзОН/^ (Не, воздух), объемная доля метанола (0,00093±0,00019) %; (0,0083±0,0017) %, 5со=±(-15,15^Х*+4,015) %.
ГСО 10539-2014 СО состава искусственной газовой смеси на основе углеводородных газов (УВ-М-0), Объемная доля изобутилена (10,0±0,3) млн-1; (14,8±4,4) млн-1; (33,0±9,9) млн-1, 5со=±7,5 %; объемная доля изобутилена (150,0±22,5) млн-1, 5со=±7 %; объемная доля изобутилена (1870,0±130,9) млн-1, 5со=±5 %.
ГСО 10248-2013 СО состава газовой смеси С2Н4/воздух, объемная доля этилена (0,0085±0,0017) %; (0,0142±0,0028) %, 5со=±(-15,15^Х*+4,015) %.
ГСО 10366-2013 СО состава газовой смеси С6Н6/воздух, объемная доля бензола (0,00012±0,00004) %; (0,00072±0,00022) %, 5со=±(-1111,1 Х*+5,11) %.
ГСО 10657-2015 СО состава искусственной газовой смеси диэтиламина в азоте, объемная доля диэтиламина (8,2±1,6) млн-1, 5со=±4 %; (41,6±8,3) млн-1, 5со=±2,5 %.
ГСО 10656-2015 СО состава искусственной газовой смеси тетрафторэтилена в азоте, объемная доля тетрафторэтилена (6,0±0,9) млн-1; 5со=±4 %; объемная доля тентафторэ-тилена (33,4±5,0) млн-1, 5со=±2,5 %.
ГСО 9142-2008 СО состава газовой смеси С3Н8/К2, объемная доля пропана (0,62 ± 0,06) %, (1,70 ± 0,17) %, (0,96 ± 0,10) %, (1,40 ± 0,14) %, (0,64 ± 0,06) %, (0,52 ± 0,05) %, (1,05 ± 0,11) %, (0,80 ± 0,08) %, 5со=±2 %.
ГСО 9779-2011 СО состава газовой смеси С3Н8/К2, объемная доля пропана (0,475 ± 0,025) %, (0,340 ± 0,025) %, (0,420 ± 0,025) %, (0,350 ± 0,025) %, 5со=±2 %.
ГСО 9778-2011 СО состава газовой смеси С3Н8/К2, объемная доля пропана (0,250 ± 0,025) %, 5со=± (-16,67X + 10) %.
*
Х - аттестованное значение СО.
Лист № 14 Всего листов 15
Рабочий эталон 1-го разряда по ГОСТ 8.578-2014 - источник микропотоков паров ИМ-РТ9-М-А1 (регистрационный номер в Федеральном информационном фонде 46915
11). Пределы допускаемой относительной погрешности ±5 %.
Источник микропотоков газов и паров ИМ09-М-А2 (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.
Источник микропотоков газов и паров ИМ108-М-Е (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.
Источник микропотоков газов и паров ИМ 130-М-А2 (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.
Источник микропотоков газов и паров ИМ39-М-Б (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.
Источник микропотоков газов и паров ИМ 07-М-А2 (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.
Источник микропотоков газов и паров ИМ89-М-А2 (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.
Источник микропотоков газов и паров ИМ94-М-А2 (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на преобразователь или в техническую документацию.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ЖСКФ.413425.004 ТУ Преобразователи газоаналитические универсальные ПГУ-А. Технические условия.
| Зарегистрировано поверок | 2663 |
| Поверителей | 13 |
| Актуальность данных | 22.11.2024 |
