| Номер в госреестре | 69394-17 |
| Наименование СИ | Анализаторы систем передачи и кабелей связи |
| Обозначение типа СИ | AnCom A-7 |
| Изготовитель | Общество с ограниченной ответственностью "Аналитик ТелекомСистемы" (ООО "Аналитик-ТС"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы систем передачи и кабелей связи AnCom A-7 (далее - анализаторы) предназначены для формирования одночастотных, двухчастотных, многочастотных, псевдослучайных, шумовых измерительных сигналов и измерений в диапазоне частот от 0,04 до 4096 кГц следующих параметров и характеристик: частота и уровень сигнала селективно, широкополосно, взвешенно, включая псофометрическое взвешивание, построение фазограмм и хронограмм уровня; затухание и защищенность сигнала от сопровождающих помех; паразитные составляющие и нелинейные искажения; анализ спектра и регистрация всплесков помех и перерывов; измерение частотных характеристик (ЧХ) затухания (АЧХ - рабочего, переходного, несогласованности, асимметрии, защищенности от помех), группового времени прохождения (ГВП), полного сопротивления (импеданса), включая модуль, фазу, активную и реактивную составляющие; сопротивление, емкость и тангенс угла диэлектрических потерь, индуктивность и добротность 2-полюсников; характеристики 4-полюсников и кабелей методом ХХ-КЗ; а также рефлектометрические измерения, включая измерение расстояния до места неоднородности и задержки распространения; измерение задержки между сигналами разной природы на входах.
Анализаторы состоят из генератора нормированных электрических испытательных воздействий - измерительных сигналов и измерительного устройства. Функционирование анализаторов, а также обработка, накопление и представление результатов измерений обеспечивается встроенными вычислительными средствами (DSP, ARM) и внешним универсальным персональным компьютером (ПК; требования к ПК - процессор, совместимый с Intel x86, тактовая частота не менее 1 ГГц; жесткий диск не менее 3 ГБ; оперативная память не менее 256 МБ, операционная система: Windows ХР, Windows Vista, Windows 7, Windows 8; компьютерная мышь; USB-порт). Анализаторы изготавливаются в вариантах исполнения и поставки, отличающихся функциональными возможностями, составом, интерфейсами и обозначаемых следующим образом: A-7/3331x0/301 (далее - A-7/301), A-7/5332x0/307 (далее -A-7/307) и A-7/1331x0/311 (далее - A-7/311), где x - код локализации с допустимыми значениями 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, a, b, c, d, e, f.
Анализаторы формируют и воспринимают измерительные сигналы на коаксиальных (75 Ом - Tx 75, RTx 75) и симметричных (100, 120, 135, 150, 600 Ом - Tx, RTx) соединителях и обеспечивают измерения параметров и характеристик, представленных в табл. 1.
Таблица 1 - Измерительные сигналы
| Тип и характеристика сигнала | Применение сигнала для измерения параметров | |
| Г армони-ческий - одночастотный | SIN - уровень и частота постоянны | уровень и частота; затухание; защищенность от сопровождающих помех и нелинейных искажений; анализ случайных событий -всплесков помех и перерывов связи |
| МастерЧастоты - изменяется частота | амплитудно-частотные характеристики (АЧХ) затухания -рабочего, переходного, асимметрии, несогласованности | |
| МастерУровня - изменяется уровень | амплитудные характеристики (АХ) | |
| СуперСел - частота постоянна или изменяется в полосе; высокая избирательность | АЧХ затухания, ЧХ полного сопротивления (импеданса); сопротивление, емкость, индуктивность; тангенс угла диэлектрических потерь и добротность; характеристики 4-полюсников и кабелей методом ХХ-КЗ; анализ спектра с разрешением от 1 Гц | |
| Тип и характеристика сигнала | Применение сигнала для измерения параметров |
| SIN2 - двухчастотный - задаются уровень и частоты | затухание нелинейных искажений, изменение частоты; частотомер с двумя входами |
| МЧС - многочастотный - задаются уровень и полоса частот | быстрое измерение АЧХ, ЧХ импеданса и ГВП |
| ПСС - псевдослучайный - непрерывный по мощности сигнал с автокорреляционной 5-функцией | рефлектометрические измерения в условиях помех - расстояние до места неоднородности, задержка распространения сигнала |
| ШУМ - шумовой сигнал - задается уровень, спектр равномерен в диапазоне частот | стресс-тестирование оборудования передачи; измерение уровня помех, в т.ч. взвешенных (псофометр); анализ спектра и случайных событий (всплесков помех) |
| SYNC - синхросигнал | измерение сигнала на соединителях RTx (RTx 75) по событию на соединителе SYNC (только для варианта поставки А-7/307) |
Анализаторы обеспечивают измерения в аналоговых и цифровых системах передачи (АСП и ЦСП), каналах тональной частоты (ТЧ), на кабелях (связи, силовых, охранных, монтажных и пр.), применяемых для создания цифровых линий связи (в т. ч. xDSL), в системах высокочастотной (ВЧ) связи, системах передачи сигналов команд релейной защиты и противоаварийной автоматики (РЗ и ПА) и сигналов релейной защиты по воздушным линиям электропередач (ВЛЭП), системах связи по распределительным кабельным сетям PLC, пассивного и активного оборудования, в т. ч. - источниках и приемниках сигналов, устройствах преобразования сигналов, модемов и т. п., усилителях, фильтрах, трансформаторах, преобразователях, сплиттерах, коммутационном оборудовании, оборудовании присоединения (ВЧ-заградителях - ВЧЗ, фильтрах присоединения - ФП и разделительных - РФ, емкостных и индуктивных устройствах присоединения и т.д.) и др.
Результаты измерений в табличной и графической форме (осциллограммы, спектрограммы, рефлектограммы, частотные характеристики, хронограммы, фазограммы) представляются на экране, снабжены измерительными курсорами для оперативных измерений, сопоставляются с нормами, протоколируются в долговременной памяти, усредняются на интервале до 59 минут 59 секунд или до 10000 выборок и выводятся на бумажный и компьютерные носители.
Уровень формируемых и воспринимаемых сигналов выражается в единицах измерений: вольт (В), децибел относительно уровня напряжения 1 В (дБВ), децибел относительно уровня напряжения 0,7746 В (дБн), децибел относительно уровня мощности 1 мВт (дБм), децибел относительно заданной точки относительного нулевого уровня (дБм0).

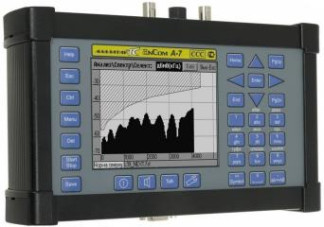

Общий вид анализаторов и схем защиты от несанкционированного доступа даны на рисунке 1.
Программное обеспечение (ПО) анализаторов состоит из ПО персонального компьютера (ПО ПК), встроенного ПО DSP, встроенного ПО DSP СуперСел и встроенного ПО ARM. Встроенное ПО защищено от непреднамеренных и преднамеренных изменений, и его запись осуществляется в процессе производства. Доступ к процессору исключен конструкцией анализаторов. ПО ПК устанавливается с машинного носителя. Защита ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Идентификационные данные ПО даны в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |||||
| Варианты поставки A-7/301 и A-7/311 | ||||||
| Наименование ПО | ПО ПК | ПО DSP | ПО DSP СуперСел | ПО ARM для A-7/301 | ||
| Идентификационное наименование ПО | A7.exe | A7.i00 | A7 sst.i00 | A7.bin | ||
| Номер версии (идентификационный номер) ПО | V5 | F3 | F3 | A4 | ||
| Цифровой идентификатор ПО | - | - | - | - | ||
| Вариант поставки A-7/307 | ||||||
| Наименование ПО | ПО ПК | ПО DSP | ПО DSP СуперСел | |||
| Идентификационное наименование ПО | A7 307.exe | A7 307.i00 | A7 307 sst.i00 | |||
| Номер версии (идентификационный номер) ПО | V6 | F4 | F4 | |||
| Цифровой идентификатор ПО | - | - | - | |||
| Характеристика для варианта поставки | Значение | |
| A-7/301 и A-7/311 | A-7/307 | |
| Импеданс выхода Zra, Ом | ||
| коаксиальные соединители | 75, <3 | |
| симметричные соединители | 100, 120, 135, 150, 600, <3 | |
| Импеданс входа Zин, Ом | ||
| коаксиальные соединители | 75, >10000 | |
| симметричные соединители | 100, 120, 135, 150, 600, >20000 | |
| Импеданс входа SYNC (до 128 / 1024 кГц), Ом | >100000/30000 | |
| Пределы отклонения импеданса от номинального значения, % | ||
| в диапазоне частот до 2048 кГц | ±3 | |
| в диапазоне частот до 4098 кГц | ±6 | |
| Параметры выходных сигналов: | ||
| Максимальная частота гармонических сигналов (Fmax), кГц | ||
| коаксиальные соединители | 128, 256, 512, 1024, 2048, 4096 | |
| симметричные соединители | 4;8;16;32;64;128;256;512;1024;2048;4096 | |
| Минимальная частота гармонических сигналов (Fmin), кГц | ||
| коаксиальные соединители | 30 | от 1 до 10 |
| симметричные соединители | ,0 0, т о | 0 о1 д |
| Пределы допускаемой абсолютной погрешности выходного | ||
| сигнала по частоте и измерения частоты входного гармонического | ||
| сигнала F, кГц | ±2-10-F | |
| Диапазон уровней выходных гармонических сигналов, дБм | ||
| при нагрузке 75 Ом | от -40 до +7 | от -40 до +22 |
| 100, 120, 135, 150 Ом | от -40 до +10 | от -40 до +24 |
| 600 Ом | от -40 до +4 | от -40 до +19 |
| Пределы допускаемой абсолютной погрешности установки уровня | ||
| выходных гармонических сигналов, дБ | ||
| - для коаксиального выхода (Zra=75 Ом) | ||
| в диапазоне частот от 30 до 4096 кГц | ||
| в диапазоне уровней от -40 до +7 дБм | ±0,2 | |
| в диапазоне частот от 1 до 2048 кГц | ||
| в диапазоне уровней от -40 до +0 дБм включ. | ±0,2 | |
| в диапазоне уровней св. 0 до +22 дБм | ±0,5 | |
| в диапазоне частот от 1 до 4096 кГц | ||
| в диапазоне уровней от 0 до +14 дБм | ±0,5 | |
| - для симметричного выхода (Zra = 100, 120, 135, 150 Ом) | ||
| в диапазоне частот от 0,04 до 2048 кГц | ||
| в диапазоне уровней от -40 до +10 дБм | ±0,2 | |
| в диапазоне частот от 0,04 до 4096 кГц | ||
| в диапазоне уровней от -40 до +10 дБм | ±0,5 | |
| в диапазоне частот от 0,04 до 2048 кГц | ||
| в диапазоне уровней от -40 до +24 дБм | ±0,2 | |
| в диапазоне частот от 0,04 до 4096 кГц | ||
| в диапазоне уровней от -40 до +19 дБм | ±0,5 | |
| - для симметричного выхода (Zra = 600 Ом) | ||
| в диапазоне частот от 0,04 до 256 кГц | ||
| в диапазоне уровней от -40 до +4 дБм | ±0,2 | |
| в диапазоне частот от 0,04 до 512 кГц | ||
| в диапазоне уровней от -40 до +19 дБм | ±0,2 | |
| в диапазоне частот от 0,04 до 1024 кГц | ||
| в диапазоне уровней от -40 до +19 дБм | ±0,5 | |
| Характеристика для варианта поставки | Значение | ||
| A-7/301 и A-7/311 | A-7/307 | ||
| Защищенность гармонических сигналов от сопровождающих | |||
| помех для сигнала с уровнем 0 дБм не менее, дБ | 56 | ||
| Диапазон уровней выходного шумового сигнала, дБм | |||
| при нагрузке 75 Ом | от -50 до 0 | от -50 до +14 | |
| 100, 120, 135, 150 Ом | от -70 до +3 | от -70 до +16 | |
| 600 Ом | от -70 до -2 | -70 до +11 | |
| Пределы допускаемой абсолютной погрешности установки уровня | |||
| выходного шумового сигнала, дБ | |||
| - для коаксиального выхода (Zra=75 Ом) | |||
| в диапазоне частот от 0,04 до 1024 кГц | |||
| в диапазоне уровней от -50 до +0 дБм | ±0,2 | ||
| в диапазоне уровней от -50 до +14 дБм | ±0,2 | ||
| - для симметричного выхода (Zra = 100, 120, 135, 150 Ом) | |||
| в диапазоне частот от 0,04 до 1024 кГц | |||
| в диапазоне уровней от -70 до +3 дБм | ±0,5 | ||
| в диапазоне уровней от -70 до +16 дБм | ±0,5 | ||
| - для симметричного выхода (Zra = 600 Ом) | |||
| в диапазоне частот от 0,04 до 256 кГц | |||
| в диапазоне уровней от -70 до -2 дБм | ±0,5 | ||
| в диапазоне уровней от -70 до +11 дБм | ±0,5 | ||
| в диапазоне частот от 0,04 до 1024 кГц | |||
| в диапазоне уровней от -70 до +11 дБм | ±1,0 | ||
| Измерение уровня сигнала в селективном режиме: | |||
| Ширина полосы пропускания на уровне 60 дБ, Гц | |||
| при Fmax= 4, 8, 16, 32, 64 кГц | Fmax/711 (от 6 до 90) | ||
| 128, 256, 512, 1024, 2048, 4096 кГц | Fmax/1422 (от 90 до 2880) | ||
| 1024 кГц (СуперСел) | Fmax/341333 (3) | ||
| Диапазоны измерения уровня сигнала, дБм | |||
| при нагрузке 75 Ом | от -65 до +7 | от -65 до +45 | |
| 100, 120, 135, 150 Ом | от -70 до +10 | от -110 до +35 | |
| 600 Ом | от -90 до +4 | от -110 до +29 | |
| Пределы допускаемой абсолютной погрешности измерения | |||
| уровня сигнала, дБ | |||
| - для коаксиального входа ^ин=75 Ом) | |||
| в диапазоне частот от 30 до 2048 кГц | |||
| в диапазоне уровней от -40 до +7 дБм | ±0,2 | ||
| в диапазоне частот от 30 до 4096 кГц | |||
| в диапазоне уровней от -40 до +7 дБм | ±0,5 | ||
| в диапазоне уровней от -65 до -40 дБм | ±0,5 | ||
| в диапазоне частот от 1 до 2048 кГц | |||
| в диапазоне уровней от -40 до +45 дБм | ±0,2 | ||
| в диапазоне частот от 1 до 4096 кГц | |||
| в диапазоне уровней от -40 до +45 дБм | ±0,5 | ||
| в диапазоне уровней от -65 до +40 дБм | ±0,5 | ||
| - для симметричного входа ^ин = 100, 120, 135, 150 Ом) | |||
| в диапазоне частот от 0,04 до 2048 кГц | |||
| в диапазоне уровней св. -40 до +10 дБм | ±0,2 | ||
| в диапазоне уровней от -40 до +35 дБм | ±0,2 | ||
| Характеристика | Значение | |
| для варианта поставки | A-7/301 и A-7/311 | A-7/307 |
| в диапазоне частот от 0,04 до 4096 кГц | ||
| в диапазоне уровней от -70 до +10 дБм | ±0,5 | |
| в диапазоне уровней св. -70 до +35 дБм | ±0,5 | |
| в диапазоне уровней от -110 до -70 дБм включ. | ±1,0 | |
| - для симметричного входа ^ин = 600 Ом) | ||
| в диапазоне частот от 0,04 до 256 кГц | ||
| в диапазоне уровней св. -40 до +4 дБм | ±0,2 | |
| в диапазоне уровней от -70 до -40 дБм включ. | ±0,5 | |
| в диапазоне уровней от -90 до -70 дБм включ. | ±1,0 | |
| в диапазоне частот от 0,04 до 512 кГц | ||
| в диапазоне уровней от -40 до +29 дБм | ±0,2 | |
| в диапазоне частот от 0,04 до 1024 кГц | ||
| в диапазоне уровней св. -70 до +29 дБм | ±0,5 | |
| в диапазоне уровней от -110 до +70 дБм включ. | ±1,0 | |
| Пределы допускаемой абсолютной погрешности измерения | ||
| разности уровней сигналов, дБ | ||
| в диапазоне разности уровней (динамический диапазон): | ||
| от 0 до 50 дБ включительно | ±0,5 | |
| от 50 до 70 дБ включительно | ±1,0 | |
| от 70 до 80 дБ | ±3,0 | |
| Измерение уровня сигнала в широкополосном режиме: | ||
| Диапазоны измерения уровня сигнала, дБм | ||
| при нагрузке 75 Ом | от -86 до 0 | от -86 до +30 |
| 100, 120, 135, 150 Ом | от -97 до 0 | от -97 до +27 |
| 600 Ом | от -103 до -2 | от -103 до +22 |
| Пределы допускаемой абсолютной погрешности измерения | ||
| уровней сигналов, дБ | ||
| - на коаксиальном входе ^ин=75 Ом) | ||
| в диапазоне уровней св. 0 до +30 дБм | ±0,5 | |
| в диапазоне уровней св. -50 до +0 дБм включ. | ±0,2 | ±0,2 |
| в диапазоне уровней от -86 до -50 дБм включ. | ±1,0 | ±1,0 |
| - на симметричном входе ^ин = 100, 120, 135, 150 Ом) | ||
| в диапазоне уровней св. 0 до +27 дБм | ±0,5 | |
| в диапазоне уровней св. -70 до +0 дБм включ. | ±0,5 | ±0,5 |
| в диапазоне уровней от -97 до -70 дБм включ. | ±1,0 | ±1,0 |
| - на симметричном входе ^ин = 600 Ом) | ||
| в диапазоне уровней св. -2 до +22 дБм | ±1,0 | |
| в диапазоне уровней св. -70 до -2 дБм включ. | ±0,5 | ±0,5 |
| в диапазоне уровней от -103 до -70 дБм включ. | ±1,0 | ±1,0 |
| Измерение параметров хронограмм и фазограмм в селективном и широкополосном режимах: | ||
| Пределы допускаемой абсолютной погрешности воспроизведения | ||
| времени в диапазоне от 5 до 1800 с на хронограммах, с | ±1,0 | |
| Пределы допускаемой абсолютной погрешности измерения | ||
| нулевого значения начальной фазы опорного сигнала на | ||
| фазограммах, град | ||
| при частоте опорного сигнала: | ||
| от 0,041 до 0,060 кГц включ. | ±0,5 | |
| от 0,060 до 0,500 кГц | ±1,0 | |
| Характеристика для варианта поставки | Значение | |
| A-7/301 и A-7/311 | A-7/307 | |
| Измерение затухания и защищенности сигнала от паразитных составляющих: | ||
| Диапазоны измерения затухания и ЧХ затухания (АЧХ), дБ | ||
| при Fmax=128 кГц | от -30 до 50 | от -30 до 118 |
| 1024 кГц | от -30 до 50 | от -30 до 100 |
| 2048 кГц | от -30 до 50 | от -30 до 90 |
| 4096 кГц | от -30 до 50 | от -30 до 80 |
| Пределы допускаемой абсолютной погрешности измерения | ||
| затухания (при измерительном сигнале МастерЧастоты), дБ | ||
| при Fmax=128 кГц | ||
| в диапазоне затухания от -30 до 50 дБм включ. | ±0,3 | ±0,3 |
| в диапазоне затухания св. 50 до 70 дБм включ. | ±1,5 | |
| в диапазоне затухания св. 70 до 118 дБм | ±2,0 | |
| при Fmax=1024 кГц | ||
| в диапазоне затухания от -30 до 50 дБм включ. | ±0,3 | ±0,3 |
| в диапазоне затухания св. 50 до 70 дБм включ. | ±1,5 | |
| в диапазоне затухания св. 70 до 100 дБм | ±2,0 | |
| при Fmax=2048 кГц | ||
| в диапазоне затухания от -30 до 50 дБм включ. | ±0,3 | ±0,3 |
| в диапазоне затухания св. 50 до 70 дБм включ. | ±1,5 | |
| в диапазоне затухания св. 70 до 90 дБм | ±2,0 | |
| при Fmax=4096 кГц | ||
| в диапазоне затухания от -30 до 50 дБм включ. | ±1,5 | ±1,5 |
| в диапазоне затухания св. 50 до 70 дБм включ. | ±1,5 | |
| в диапазоне затухания св. 70 до 80 дБм | ±2,0 | |
| Диапазон измерения защищенности сигнала от нелинейных | ||
| искажений 3-го порядка, дБ | от 15 до 60 | |
| Пределы допускаемой абсолютной погрешности измерения | ||
| защищенности сигнала от нелинейных искажений 3-го порядка, дБ | ±1 | |
| Диапазон измерения защищенности сигнала от помех, дБ | от 0 до 50 | |
| Пределы допускаемой абсолютной погрешности измерения | ||
| защищенности сигнала от помех, дБ | ||
| в диапазоне от 0 до 10 дБ включительно | ±1,0 | |
| от 10 до 50 дБ | ±1,5 | |
| Пределы допускаемой абсолютной погрешности установки порога | ||
| в диапазоне от -50 до 0 дБм при регистрации импульсных помех и | ||
| перерывов связи на интервале анализа от 60 до 3600 с, дБ | ±2,0 | |
| Измерение частотных характеристик группового времени прохождения: | ||
| Верхнее значение диапазона измерения Dmax (в зависимости от | ||
| диапазона частот), мкс | 128/Fmax (от 32000 до 31,25) | |
| Пределы допускаемой абсолютной погрешности измерения | ||
| группового времени прохождения, мкс | ||
| коаксиальные соединители | ±Dmax/100 | |
| симметричные соединители | ±Dmax/500 | |
| Измерение частотных характеристик импеданса | ||
| Диапазоны измерения модуля, активной и реактивной составля- | ||
| ющих полного сопротивления (импеданса) от Zmin до Zmax, Ом | ||
| (в зависимости от диапазона частот) | ||
| при Fmax =1024 кГц | от 30 до 3000 | от 0,3 до 30000 |
| 4096 кГц | от 30 до 600 | от 1 до 10000 |
| Характеристика | Значение | |
| для варианта поставки | A-7/301 и A-7/311 | A-7/307 |
| Пределы допускаемой относительной погрешности измерения | ||
| модуля, активной и реактивной составляющих импеданса, % | ||
| при Fmax до 1024 кГц | ||
| в диапазоне измерений от 0,3 до 3 Ом включ. | ±3 | |
| в диапазоне измерений св. 3 до 30 Ом включ. | ±1 | |
| в диапазоне измерений св. 30 до 1000 Ом включ. | ±3 | ±1 |
| в диапазоне измерений св. 1000 до 3000 Ом включ. | ±6 | ±1 |
| в диапазоне измерений св. 3000 до 30000 Ом | ±3 | |
| при Fmax до 4096 кГц | ||
| в диапазоне измерений от 1 до 30 Ом включ. | ±5 | |
| в диапазоне измерений св. 30 до 150 Ом включ. | ±6 | ±2 |
| в диапазоне измерений св. 150 до 600 Ом включ. | ±10 | ±2 |
| в диапазоне измерений св. 600 до 10000 Ом | ±5 | |
| Диапазоны измерения фазового угла импеданса, град | - | от -90 до +90 |
| Пределы допускаемой абсолютной погрешности измерения | ||
| фазового угла импеданса, град | ||
| (в зависимости от диапазона частот) | ||
| при Fmax до 1024 кГц | - | ±2 |
| до 4096 кГц | - | ±5 |
| Диапазоны измерения затухания несогласованности, дБ | ||
| (в зависимости от диапазона частот) | ||
| при Fmax до 1024 кГц | - | от 1 до 40 |
| до 4096 кГц | - | от 8 до 30 |
| Пределы допускаемой абсолютной погрешности измерения | ||
| затухания несогласованности, дБ | ||
| при Fmax до 1024 кГц | ||
| в диапазоне измерений от 1 до 20 дБ включ. | - | ±1 |
| в диапазоне измерений св. 20 до 40 дБ | - | ±2 |
| при Fmax до 4096 кГц | ||
| в диапазоне измерений от 8 до 20 дБ включ. | - | ±2 |
| в диапазоне измерений св. 20 до 30 дБ | - | ±4 |
| Диапазон измерения затухания асимметрии, дБ | от 4 до 50 | |
| Пределы допускаемой абсолютной погрешности измерения | ||
| затухания асимметрии, дБ | ||
| в диапазоне от 4 до 30 дБ включ. | ±1,0 | |
| св. 30 до 50 дБ | ±2,0 | |
| Диапазон измерения защищенности от помех, дБ | от 3 до 50 | |
| Пределы допускаемой абсолютной погрешности измерения | ||
| защищенности от помех, дБ | ||
| в диапазоне от 3 до 10 дБ включ. | ±2,5 | |
| св. 10 до 50 дБ | ±1,5 | |
| Измерение параметров 2-полюсников: | ||
| Диапазон измерения электрического сопротивления, Ом | ||
| от Rmin до Rmax | от 30 до 3000 | от 0,3 до 30000 |
| Пределы допускаемой относительной погрешности измерения | ||
| электрического сопротивления, % | ||
| в диапазоне измерений от 0,3 до 3 Ом включ. | ±3 | |
| в диапазоне измерений св. 3 до 30 Ом включ. | ±1 | |
| в диапазоне измерений св. 30 до 300 Ом включ. | ±2 | ±1 |
| в диапазоне измерений св. 300 до 1000 Ом включ. | ±4 | ±1 |
| в диапазоне измерений св. 1000 до 3000 Ом включ. | ±10 | ±1 |
| в диапазоне измерений св. 3000 до 30000 Ом | ±3 | |
| Характеристика | Значение | |
| для варианта поставки | A-7/301 и A-7/311 | A-7/307 |
| Диапазон измерения емкости, нФ | от 3 до 3000 | от 0,1 до 10000 |
| Пределы допускаемой относительной погрешности измерения | ||
| емкости, %, при тангенсе угла диэлектрических потерь не более 100 % | ||
| в диапазоне измерений от 0,1 до 1 нФ включ. | ±3 | |
| в диапазоне измерений св. 1 до 3 нФ включ. | ±1 | |
| в диапазоне измерений св. 3 до 3000 нФ включ. | ±10 | ±1 |
| в диапазоне измерений св. 3000 до 10000 нФ включ. | ±3 | |
| Диапазон измерения индуктивности от Lmin до Lmax, мкГн | от 100 до 3000 | от 10 до 1000000 |
| Пределы допускаемой относительной погрешности измерения индуктивности, %, при добротности не менее 0,01 в диапазоне измерений от 10 до 100 мкГн включ. | ±3 | |
| в диапазоне измерений св. 100 до 3000 мкГн включ. | ±10 | ±1 |
| в диапазоне измерений св. 3000 до 1000000 мкГн | ±1 | |
| Диапазон измерения тангенса угла диэлектрических потерь tgd, % | - | от 0,1 до 100,0 |
| Пределы допускаемой абсолютной погрешности измерения | ||
| тангенса угла диэлектрических потерь, % | - | ±0,1-tgd |
| Диапазон измерения добротности Q, ед. | - | от 0,01 до 1000,0 |
| Пределы допускаемой абсолютной погрешности измерения добротности, ед. | ±0,1 -Q | |
| Рефлектометрические измерения: | ||
| Диапазоны измерения расстояния при коэффициенте укорочения, равном 1,5 (в зависимости от диапазона частот Fmax), м | от 204800/Fmax до 38912000/Fmax (от 50 до 9500 при Fmax=4096 кГц) | |
| Пределы допускаемой абсолютной погрешности измерения расстояния при коэффициенте укорочения, равном 1,5 (в зависимости от диапазона частот Fmax), м | ±20480/Fmax (±5 при Fmax=4096 кГц) | |
| Диапазоны измерения задержки в динамическом диапазоне 70 дБ | от 38912/Fmax | до 389120/Fmax |
| (в зависимости от диапазона частот Fmax), мкс | (от 9,5 до 95 при Fmax=4096 кГц) | |
| Пределы допускаемой абсолютной погрешности измерения | ||
| задержки в динамическом диапазоне 70 дБ (в зависимости от | ±204,8/Fmax | |
| диапазона частот Fmax), мкс | (±0,05 при Fmax=4096 кГц) | |
| Измерение задержки между сигналами на входах RTx (RTx 75) и SYNC: | ||
| Диапазон измерения задержки, мкс | от -100000 до 100000 | |
| Пределы допускаемой абсолютной погрешности измерения | ||
| задержки, мкс | - | ±30 |
| Параметры измерения затухания 4-полюсников методом ХХ-КЗ | ||
| Диапазоны измерения затухания 4-полюсников, дБ при Fmax =1024 кГц (5 поддиапазонов) 4096 кГц (2 поддиапазона) | от 0 до 30 от 0 до 30 | от 0 до 40 от 0 до 30 |
| Пределы допускаемой относительной погрешности измерения | ||
| затухания 4-полюсников, дБ | ||
| при Fmax =1024 кГц | ||
| в диапазоне измерений от 0 до 10 дБ включ. | ±0,3 | ±0,05 |
| в диапазоне измерений св. 10 до 20 дБ включ. | ±0,3 | ±0,10 |
| в диапазоне измерений св. 20 до 30 дБ включ. | ±0,5 | ±0,15 |
| в диапазоне измерений св. 30 до 35 дБ включ. | ±0,3 | |
| в диапазоне измерений св. 35 до 40 дБ при Fmax =4096 кГц | ±1,0 | |
| в диапазоне измерений от 0 до 20 дБ включ. | ±0,5 | ±0,2 |
| в диапазоне измерений св. 20 до 30 дБ | ±2,0 | ±1,0 |
| Характеристика | Значение | |
| для варианта поставки | A-7/301 и A-7/311 | A-7/307 |
| Измерение параметров кабелей длиной Ькаб в километрах методом ХХ-КЗ | ||
| Диапазоны измерения коэффициента затухания, дБ/км | ||
| при Fmax =1024 кГц (5 поддиапазонов) | от 0 до 35/^ | от 0 до 40/Ькаб |
| 4096 кГц (2 поддиапазона) | от 0 до 30/Ькаб | от 0 до 30/Ькаб |
| Пределы допускаемой абсолютной погрешности измерения коэффициента затухания, дБ/км при Fmax =1024 кГц | ||
| в диапазоне измерений от 0 до 10/Ькаб дБ/км включ. | ±0,3/Ькаб | ±0,05/Ькаб |
| в диапазоне измерений св. 10/Ькаб до 20/Ькаб дБ/км включ. | ±0,3/Ькаб | ±0,10/Ькаб |
| в диапазоне измерений св. 20/Ькаб до 30/Ькаб дБ/км включ. | ±0,5/Ькаб | ±0,15/Ькаб |
| в диапазоне измерений св. 30/Ькаб до 35/Ькаб дБ/км включ. | ±0,3/Ькаб | |
| в диапазоне измерений св. 35/Ькаб до 40/Ькаб дБ/км | ± 1,0/Ькаб | |
| при Fmax =4096 кГц | ||
| в диапазоне измерений от 0 до 20/Ькаб дБ/км включ. | ±0,5/Ькаб | ±0,2/Ькаб |
| в диапазоне измерений св. 20/Ькаб до 30/Ькаб дБ/км | ±2,0/Ькаб | ±1,0/Ькаб |
| Диапазоны измерения модуля собственного импеданса, Ом | ||
| при Fmax =1024 кГц | от 30 до 3000 | от 3 до 3000 |
| 4096 кГц | от 30 до 600 | от 30 до 600 |
| Пределы допускаемой относительной погрешности измерения модуля собственного импеданса, % при Fmax до 1024 кГц | ||
| в диапазоне измерений от 3 до 30 Ом включ. | ±1 | |
| в диапазоне измерений св. 30 до 1000 Ом включ. | ±3 | ±1 |
| в диапазоне измерений св. 1000 до 3000 Ом | ±6 | ±1 |
| при Fmax до 4096 кГц | ||
| в диапазоне измерений от 30 до 150 Ом включ. | ±6 | ±2 |
| в диапазоне измерений св. 150 до 600 Ом | ±10 | ±2 |
| Диапазоны измерения фазы собственного импеданса, Ом | - | от -90 до +90 |
| Пределы допускаемой абсолютной погрешности измерения фазы собственного импеданса, град | ||
| при Fmax =1024 кГц | - | ±2 |
| 4096 кГц | - | ±5 |
| Диапазоны измерения погонного сопротивления, Ом/км | от 30/Ькаб | от 0,3/Ькаб |
| до 3000/Ькаб | до 30000/Ькаб | |
| Пределы допускаемой относительной погрешности измерения погонного сопротивления, % | ||
| в диапазоне измерений от 0,3/Ькаб до 3/Ькаб Ом/км включ. | ±3/Ькаб | |
| в диапазоне измерений св. 3/Ькаб до 30/Ькаб Ом/км включ. | ±1/Ькаб | |
| в диапазоне измерений св. 30/Ькаб до 300/Ькаб Ом/км включ. | ±2/Ькаб | ±1/Ькаб |
| в диапазоне измерений св. 300/Ькаб до 1000/Ькаб Ом/км включ. | ±4/Ькаб | ±1/Ькаб |
| в диапазоне измерений св. 1000/Ькаб до 3000/Ькаб Ом/км включ. | ± 10/Ькаб | ± 1/Ькаб |
| в диапазоне измерений св. 3000/Ькаб до 30000/Ькаб Ом/км | ±3/Ькаб | |
| Диапазоны измерения погонной емкости, нФ/км | от 3/Ькаб | от 0,1/Ькаб |
| до 3000/Ькаб | до 10000/Ькаб | |
| Пределы допускаемой относительной погрешности измерения погонной емкости, % | ||
| в диапазоне измерений от 0,1/Ькаб до 1/Ькаб нФ/км вкл. | ±3/Ькаб | |
| в диапазоне измерений св. 1/Ькаб до 3/Ькаб нФ/км вкл. | ± 1/Ькаб | |
| в диапазоне измерений св. 3/Ькаб до 3000/Ькаб нФ/км вкл. | ± 10/Ькаб | ± 1/Ькаб |
| в диапазоне измерений св. 3000/Ькаб до 10000/Ькаб нФ/км вкл. | ±3/Ькаб | |
| Характеристика для варианта поставки | Значение | |
| A-7/301 и A-7/311 | A-7/307 | |
| Диапазоны измерения погонной индуктивности, мкГн/км | от 100/Ц,аб до 3000/LK36 | от 10/LK36 до 1000000/Ц^ |
| Пределы допускаемой относительной погрешности измерения погонной индуктивности, % в диапазоне изм. от 10/L^ до 100/L^ мкГн/км вкл. в диапазоне изм. св. 100^каб до 3000^каб мкГн/км вкл. в диапазоне изм. св. 3000^каб до 1000000^каб мкГн/км | ±10/l„6 | ±3/LK36 ±1/LK36 ±1/Lкаб |
Таблица 4 - Технические характеристики
| Характеристика для варианта поставки | Значение | ||
| A-7/301 | A-7/311 | A-7/307 | |
| Электропитание осуществляется - от сети переменного тока напряжением, В частотой, Гц - или от встроенного аккумулятора, заряжаемого от сети переменного тока с длительностью работы, ч, не менее | 220+22-33 50 | ||
| 5 | 8 | 5 | |
| Габаритные размеры (ДхШхВ) в транспортной коробке, мм, не более | 480x400x190 | 480x400x250 | 360x290x345 |
| Масса, кг, не более | 8 | 10 | 10 |
| Диапазон температур при транспортировании и хранении, °С | от -25 до +55 | ||
| Условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха при +25 °С, %, не более | от +5 до +40 90 | ||
наносится на панель прибора в виде наклеиваемой этикетки.
Таблица 5 - Комплектность анализаторов
| Наименование | Обозначение для варианта поставки | Количество | ||
| A-7/301 | A-7/311 | A-7/307 | ||
| Блок анализатора | А7 | А7 | А7-307 | 1 |
| Сетевой адаптер | A7^ | A7^ | - | 1 |
| Кабели питания | КП | КП | КП2-1 | 1 |
| Кабели измерительные | КИ11 | КИ11 | КИ13 | 2 |
| Кабели измерительные коаксиальные | КИ9К | КИ9К | КИ9К, КИ10К | 2 |
| Конденсатор для развязки цепей | К990 | К990 | - | 1 |
| Аттенюатор | АТ40-150 | АТ40-150 | - | 1 |
| Кабель заземления | - | - | К1 | 1 |
| Комплект кабелей и адаптеров (согласно варианту поставки) для подключения к ПК | 1 | |||
| Комплект принадлежностей (нагрузки, делитель) для периодической поверки | 1 | |||
| Комплект принадлежностей (адаптеры, переходники, зажимы согласно варианту поставки) для проведения измерений | 1 | |||
| Наименование | Обозначение для варианта поставки | Количество |
| A-7/301 A-7/311 A-7/307 | ||
| Комплект принадлежностей (эквиваленты импедансов ЛЭП и конденсаторов связи) для измерений характеристик ФП | 1 | |
| Комплект принадлежностей (эквиваленты реакторов) для измерений элемента настройки ВЧЗ | 1 | |
| Комплект принадлежностей А-7/ВЧ (кабель со стабильными индуктивностью и емкостью для измерения ВЧЗ, нагрузка мощная 75 Ом, делитель напряжения 100:1, смеситель частот, мегаомметр 200 МОм, источник питания 250 В, ампер-вольтметр) по заказу | 1 | |
| Сумки транспортная, функциональная, коробка транспортная картонная | согласно варианту поставки и заказу | |
| Компакт-диск (CD) с ПО и документацией руководство по эксплуатации 4221-009-11438828-17РЭ, методика поверки 4221-009-11438828-17МП | 1 | |
| Формуляр 4221-009-11438828-17ФО | 1 | |
осуществляется по документу 4221-009-11438828-17МП «Анализаторы систем передачи и кабелей связи AnCom A-7. Методика поверки», утвержденному 09 августа 2017 г.
Основные средства поверки:
- вольтметр переменного тока В3-63 (Рег. № 10908-87): 10 Гц-1500 МГц; 10 мВ-100 В; ±0,2 %; 100 кОм; 1,5 пФ;
- микровольтметр цифровой широкополосный В3-59 (Рег. № 8984-83): 20 Гц-100 МГц; (0,01-100) В; ±(0,05-0,5) %; 4 МОм; 30 пФ;
- частотомер электронно-счетный вычислительный Ч3-64/1 (Рег. № 9135-83): 0,005 Гц-1500 МГц, ±5-10-7, (0,1-10) В; >1 МОм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на соответствующий лист формуляра и/или на свидетельство о поверке.
приведены в эксплуатационном документе 4221-009-11438828-17РЭ. Анализаторы систем передачи и кабелей связи AnCom A-7. Руководство по эксплуатации.
ТУ 4221-009-11438828-17 Анализаторы систем передачи и кабелей связи AnCom A-7. Технические условия.
| Зарегистрировано поверок | 415 |
| Поверителей | 28 |
| Актуальность данных | 21.11.2024 |
