| Номер в госреестре | 69395-17 |
| Наименование СИ | Весы электронные специальные |
| Обозначение типа СИ | Laumas |
| Изготовитель | "LAUMAS Elettronica S.r.l.", Италия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные специальные Laumas (далее - весы) предназначены для измерения массы пакетов чушек из алюминия и его сплавов (в статическом режиме) на автоматической линии непрерывного литья гусенично-ленточного типа фирмы CONTINUUS-PROPERZI S.p.A (Италия). Весы установлены на территории АО «РУСАЛ Саяногорск», г. Саяногорск.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический аналоговый сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков поступают в систему управления, где происходит их дальнейшая обработка, и результаты взвешивания в единицах массы отображаются на панели оператора.
Конструктивно весы состоят из грузоприемного устройства и системы управления. В систему управления входят: преобразователь измерительный TLE производства фирмы LAUMAS Elettronica S.r.l (Италия), контроллер Logix 5572 и панель оператора Panel View Plus 1000 производства фирмы Allen-Bradley (США). Грузоприемное устройство представляет собой грузоприемную раму с цепным транспортером, которая опирается на четыре датчика типа FTK производства фирмы LAUMAS Elettronica S.r.l (Италия).

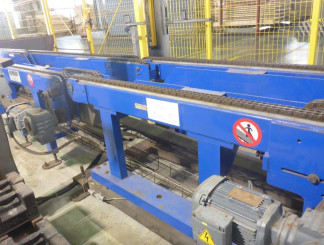

Общий вид весов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки преобразователя TLE от несанкционированного доступа
Программное обеспечение (ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который у преобразователя TLE высвечивается при его включении, а для контроллера Logix 5572 вызывается из меню системы управления и отображается на панели оператора.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается разрушаемой наклейкой, наносимой на крышку коробки преобразователя TLE, предотвращающей доступ к переключателю юстировки и для контроллера - вводом пароля на панели оператора (цифры от 3 до 9).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| TLE | Logix 5572 | |
| Идентификационное наименование ПО | - | Studio 5000 |
| Номер версии (идентификационный номер ПО) | r 1.00.02 | V 26.12 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики весов
| Наименование характеристики | Значение |
| Максимальная нагрузка весов (Max), кг | 1500 |
| Минимальная нагрузка весов (Min), кг | 20 |
| Действительная цена деления (d), кг | 1 |
| Поверочный интервал весов (е), кг | 1 |
| Число поверочных интервалов (n) | 1500 |
| Пределы допускаемой абсолютной погрешности в диапазоне: Min < m < Max, кг | ±1 |
| Пределы допускаемой погрешности устройства установки на нуль, кг | ±0,25 |
| Наименование характеристики | Значение |
| Диапазон рабочих температур, °С | от 0 до +40 |
| Потребляемая мощность, В • А, не более | 3 |
| Параметры электрического питания весов от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Габаритные размеры весов (длинахширина), мм | 1500x680 |
| Масса весов, кг | 350 |
| Вероятность безотказной работы весов за 2000 часов, не менее | 0,92 |
| Средний срок службы, лет, не менее | 10 |
наносится на маркировочную табличку, расположенную на боковой поверхности ГПУ, а так же типографским способом на титульный лист Руководства по эксплуатации.
Таблица 4 - Комплектность весов
| Наименование | Обозначение | Количество |
| Г рузоприемная платформа | 1 шт. | |
| Датчики весоизмерительные тензорезисторные | FTK1000 С3 | 4 шт. |
| Преобразователь измерительный | TLE | 1 шт. |
| Контроллер | Logix 5572 | 1 шт. |
| Панель оператора | Panel View Plus 1000 | 1 шт. |
| Комплект кабелей | 1 | |
| Руководство по эксплуатации весов, совмещенное с паспортом | Laumas.4274.01.РЭ | 1 экз. |
| Методика поверки | МП-099-ВА^и.310556-2017 | 1 экз. |
осуществляется по документу МП-099-КЛ.Ки.310556-2017 «Весы электронные специальные Laumas, зав. № 01/2017. Методика поверки», утвержденному ФГУП «СНИИМ» 14 июня 2017 г.
Основные средства поверки:
рабочий эталон 4 разряда по ГОСТ 8.021-2015 - гири класса точности М1; М1-2 и М3 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения
массы.
Техническая документация фирмы LAUMAS Elettronica S.r.l (Италия).
