| Номер в госреестре | 69396-17 |
| Наименование СИ | Система измерительно-вычислительная для мониторинга сейсмических воздействий |
| Обозначение типа СИ | Сейсмостанция NS GEO |
| Изготовитель | ООО "НексусСистемс", г.Уфа |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительно-вычислительная для мониторинга сейсмических воздействий «Сейсмостанция NS GEO» (далее система) предназначена для измерения виброускорения при сейсмическом воздействии.
Принцип работы системы основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от сейсмоприемников пьезоэлектрических (датчиков), сравнении измеренных и вычисленных параметров с программируемыми пользователем пороговыми значениями (уставками) и выдаче управляющих сигналов.
Система представляет собой электронное устройство, состоящее из:
- четырех сейсмоприемников пьезоэлектрических А1738;
- шкафа со встроенными модулями обработки сигналов NI9402, NI9230, NI9425, NI9472, NI9219, NI9234, NI9239 (далее шкаф);
- блоков искробезопасных барьеров.

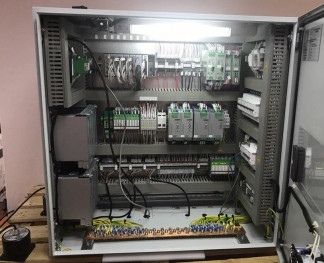

Общий вид системы измерительно-вычислительной для мониторинга сейсмических воздействий «Сейсмостанция NS GEO» приведен на рисунке 1. Общий вид шкафа с закрытой дверью и место нанесения знака утверждения типа приведены на рисунке 2. Общий вид сейсмоприемников пьезоэлектрических А1738 приведен на рисунке 3.
Система имеет встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру, серверу или ноутбуку, формирования параметров выходных сигналов, настройки и проведения диагностики.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой систем и процессом измерений.
Метрологически значимая часть ПО является неизменной. Средства для внесения изменений в ПО систем пользователю не предоставляются.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NI-DAQmx |
| Номер версии (идентификационный номер ПО) | 8.8 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения виброускорения, м/с | от 110-4 до 9,82 |
| Диапазон рабочих частот, Гц | от 0,1 до 400 |
| Пределы допускаемой основной относительной погрешности измерения виброускорения на базовой частоте 20 Гц, % | ±4 |
| Неравномерность амплитудно-частотной характеристики измерения виброускорения относительно базовой частоты 20 Гц, дБ, не более: - в диапазоне частот от 0,1 до 0,4 Гц включ. - в диапазоне частот св. 0,4 до 300 Гц включ. - в диапазоне частот св. 300 до 400 Гц | -3 ±1 -3 |
| Пределы допускаемой дополнительной погрешности измерения виброускорения, вызванной изменением температуры окружающего воздуха, %/°С | ±0,1 |
| Нормальные условия измерений: - температура окружающей среды, °С | 23±5 |
| Условия эксплуатации: - диапазон рабочих температур для сейсмоприемников пьезоэлектрических А1738, °С - диапазон рабочих температур для шкафа со встроенными блоками обработки сигналов и преобразователей, °С | от -40 до +50 от 0 до +50 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - сейсмоприемник пьезоэлектрический А1738 - шкаф | 85x85x77 400x800x1200 |
| Масса, кг, не более: - сейсмоприемник пьезоэлектрический А1738 - шкаф | 0,6 350 |
наносится на корпус системы методом наклейки и на руководство по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Система измерительно-вычислительная для мониторинга сейсмических воздействий «Сейсмостанция NS GEO» | 1 шт. |
| Комплект ЗИП в составе: сейсмоприемник пьезоэлектрический А1738 | 4 шт. |
| Руководство по эксплуатации НС.2017.СКСВ.00329 РЭ | 1 экз. |
| Методика поверки МП 204/3-16-2017 | 1 экз. |
осуществляется по документу МП 204/3-16-2017 «Система измерительно-вычислительная для мониторинга сейсмических воздействий «Сейсмостанция NS GEO». Методика поверки», утвержденному 27 июля 2017 года.
Основные средства поверки: рабочий эталон второго разряда по ГОСТ Р 8.800-2012. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в документе НС.2017.СКСВ.00329 РЭ «Система измерительно-вычислительная для мониторинга сейсмических воздействий «Сейсмостанция NS GEO». Руководство по эксплуатации»
Техническая документация ООО «НексусСистемс», г. Уфа
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
