| Номер в госреестре | 69398-17 |
| Наименование СИ | Счетчики-регистраторы импульсные |
| Обозначение типа СИ | Pulse PLC |
| Изготовитель | ООО "КУРС", г.Уфа |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики-регистраторы импульсные Pulse PLC предназначены для подсчета количества импульсов, поступающих на входы их измерительных каналов от приборов учета электрической энергии и других энергоресурсов, имеющих импульсный выход.
Принцип действия счетчиков-регистраторов импульсных Pulse PLC основан на подсчете количества импульсов, поступающих на их измерительные входы, микроконтроллером, который является основным узлом приборов.
Счетчики-регистраторы импульсные Pulse PLC имеют два импульсных входа, что позволяет подключать к ним два независимых прибора учета энергоресурсов. Для программирования режима работы Pulse PLC и считывания из них данных в приборах имеется интерфейс RS-485 (EIA/TIA-485). Для объединения нескольких счетчиков-регистраторов импульсных Pulse PLC в систему сбора и передачи данных по электрической распределительной сети переменного напряжения 220 B в приборах имеется интерфейс PLC.
Счетчики-регистраторы импульсные Pulse PLC могут работать в двух режимах: режим «счетчик», в котором счетчик-регистратор импульсный Pulse PLC подсчитывает количество импульсов, поступающих на его измерительные входы от приборов учета; режим «концентратор», в котором счетчик-регистратор импульсный Pulse PLC периодически опрашивает другие счетчики-регистраторы импульсные Pulse PLC, работающие в режиме «счетчик» и подключенные к той же фазе сети 220 В, что и данный прибор, накапливает эти данные для передачи на следующий уровень сбора данных в системе энергоучета. В режиме «счетчик» счетчик-регистратор импульсный Pulse PLC увеличивает на 100 единиц содержимое счетчика в своей энергонезависимой памяти при поступлении на его измерительный вход количества импульсов равного 0,1 от передаточного числа прибора энергоучета, подключенного к данному входу. Передаточное число прибора энергоучета предварительно записывается в счетчик-регистратор импульсный Pulse PLC на этапе его конфигурирования. Минимальное значение передаточного числа прибора энергоучета, которое может быть записано в счетчик-регистратор импульсный Pulse PLC, равно 10. Передаточное число прибора энергоучета должно быть кратно 10. Максимальное значение передаточного числа прибора энергоучета, которое может быть записано в счетчик-регистратор импульсный Pulse PLC, равно 16000. При считывании показаний из счетчика-регистратора импульсного Pulse PLC выводится число, равное содержимому счетчика в его энергонезависимой памяти. Емкость счетчика в энергонезависимой памяти программируется на этапе конфигурирования и может составлять либо 999 999 999, либо 99 999 999. Начальное значение счетчика в энергонезависимой памяти записывается в счетчик-регистратор импульсный Pulse PLC на этапе его конфигурирования в режиме «счетчик».
К измерительным входам счетчиков-регистраторов импульсных Pulse PLC может быть подключен источник импульсного сигнала с выходом типа «открытый коллектор», «сухой контакт» или «активный выход». В случае источника с выходом типа «активный выход» напряжение сигнала подается на клемму «+» относительно клеммы «-» в диапазоне от 0 до плюс 5 В.
Счетчики-регистраторы импульсные Pulse PLC выполнены в пластиковом корпусе с возможностью крепления их на DIN-рейку.
Лист № 2 Всего листов 5

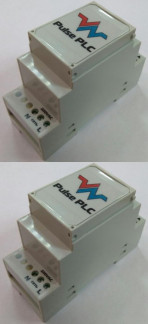

Общий вид счетчика-регистратора импульсного Pulse PLC представлен на рисунке 1, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
Программное обеспечение (ПО) счетчиков-регистраторов импульсных Pulse PLC состоит из встроенного ПО микроконтроллера и ПО Pulse PLC Tools.exe для персонального компьютера, предназначенного для программирования режима работы счетчиков-регистраторов импульсных Pulse PLC и считывания из них данных по интерфейсу RS-485.
Уровень защиты ПО микроконтроллера высокий в соответствии с Р 50.2.077-2014. Конструкция счетчика-регистратора импульсного Pulse PLC исключает возможность несанкционированного влияния на ПО микроконтроллера.
Идентификационные данные ПО приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные ПО микроконтроллера Pulse PLC
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | V1.01 |
| Цифровой идентификатор ПО | - |
Уровень защиты программы Pulse PLC Tools.exe низкий в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программы конфигуратора Pulse PLC Tools.exe
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Pulse PLC Tools.exe |
| Номер версии (идентификационный номер ПО) | V1.04 |
| Цифровой идентификатор ПО (MD5) | 32F1456D0FEF3FF89F3 38216E4 1055AD |
Метрологические характеристики приведены в таблице 3, технические характеристики приведены в таблице 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазоны показаний I II | от 0 до 99 999 999 от 0 до 999 999 999 |
| Пределы допускаемой погрешности счета импульсов, условных единиц * | ±100 |
| Частота входных импульсов, Гц, не более | 100 |
| Длительность входных импульсов, мс, не менее | 5 |
| Диапазон значений передаточного числа | от 10 до 16000 |
| Типы выхода источника импульсного сигнала, подключаемого к измерительному входу | «открытый коллектор» «сухой контакт» «активный выход» |
| Диапазон напряжений на импульсных входах от источника сигнала с выходом типа «активный выход», В | от 0 до +6 |
| Напряжение уровня логического «0» на импульсных входах от источника сигнала с выходом типа «активный выход», В, не менее | 3 |
| Напряжение уровня логической «1» на импульсных входах от источника сигнала с выходом типа «активный выход», В, не более | 0,5 |
| Сопротивление замыкания контактов импульсных входов («сухой контакт»), при котором фиксируется логический «0», Ом, не менее | 15000 |
| Сопротивление замыкания контактов импульсных входов («сухой контакт»), при котором фиксируется логическая «1», Ом, не более | 1000 |
| *Примечание - 100 условных единиц соответствует 0,1 от передаточного числа прибора энергоучета, записанного в Pulse PLC | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 180 до 240 |
| - частота переменного тока, Гц | от 49,5 до 50,5 |
| Потребляемая мощность, В А, не более | 2,5 |
| Габаритные размеры, мм, не более | |
| - высота | 90 |
| - ширина | 36 |
| - длина | 63 |
| Масса, кг, не более | 0,2 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -30 до +50 |
| - относительная влажность, % | до 80 |
| - атмосферное давление, кПа | от 96 до 104 |
| Средний срок службы, лет | 10 |
наносится с помощью наклейки на боковой поверхности корпуса счетчика-регистратора импульсного Pulse PLC.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик-регистратор импульсный «Pulse PLC» | 1 | |
| Паспорт | КУРС.411734.001 ПС | 1 |
| Руководство по эксплуатации | КУРС.411734.001 РЭ | 1* |
| Методика поверки | КУРС.411734.001 МП | 1* |
| * При поставке партии счетчиков-регистраторов до 10 шт. - прилагается один экземпляр | ||
осуществляется по документу КУРС.411734.001 МП «Счетчик-регистратор импульсный Pulse PLC. Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 29 августа 2017.
Основные средства поверки:
Генератор сигналов произвольной формы 33220A регистрационный номер в Федеральном информационном фонде 62209-15;
Частотомер электронно-счетный АКИП-5102 регистрационный номер в Федеральном информационном фонде 57319-14.
Лист № 5 Всего листов 5
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на боковую поверхность корпуса прибора.
приведены в эксплуатационном документе.
ТУ 4222-002-94266508-2016 Cчетчик-регистратор импульсный Pulse PLC. Технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
