| Номер в госреестре | 69399-17 |
| Наименование СИ | Мерники металлические технические 1-го класса |
| Обозначение типа СИ | Г4-ВИЦ, К7-ВМА |
| Изготовитель | ПО "Смелянский машиностроительный завод", Украина, г.Смела |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Мерники металлические технические 1-го класса Г4-ВИЦ, К7-ВМА предназначены для измерений объема спирта, водно-спиртовых растворов и других неагрессивных жидкостей.
Принцип действия мерников металлических технических 1-го класса Г4-ВИЦ, К7-ВМА основан на измерении объема жидкости методом слива или налива. Мерники не предназначены для хранения жидкостей.
Мерники металлические технические 1-го класса выпускаются в двух модификациях Г4-ВИЦ и К7-ВМА, которые отличаются конструктивно.
Мерники металлические технические 1-го класса Г4-ВИЦ представляют собой стационарный горизонтальный сосуд в виде усеченного конуса с горизонтальной осью. Г орловина размещена в наивысшей части мерника и снабжена двумя смотровыми стеклами, установленными в диаметрально-противоположных точках. На переднем днище мерника установлен указатель уровня со стеклянной трубкой для наблюдения за ходом наполнения и опорожнения мерника и прямоугольное смотровое окно для контроля температуры по термометру.
Мерники металлические технические 1-го класса К7-ВМА представляют собой стационарный вертикальный сосуд цилиндрической формы с коническим днищем и съемной плоской крышкой. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами.
Мерники металлические технические 1-го класса Г4-ВИЦ и К7-ВМА установлены на опорных лапах, для контроля правильности установки снабжены отвесом. Имеют устройство для сообщения внутренней полости мерника с атмосферой и приспособление, предохраняющее выброс жидкости из мерника. На мерниках установлены наливная и переливная трубы, а также три крана для отбора и слива жидкости. Для защиты от несанкционированного доступа на шкальных градуированных пластинах ставится клеймо, нанесенное ударным способом, либо пломбы с оттиском клейм. На крышке цилиндра устанавливаются пломбы с оттиском клейм.

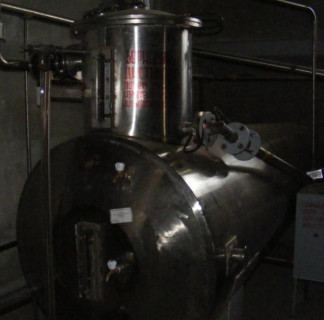

Общий вид мерников металлических технических 1-го класса Г4-ВИЦ, К7-ВМА представлен на рисунке 1.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников а) Г4-ВИЦ, б) К7-ВМА
отсутствует.
Метрологические и технические характеристики представлены в таблицах 1-3. Таблица 1
| Обозначение модификации, заводской номер | Номинальное значение полной вместимости, дм3 | Год выпуска | Г абаритные размеры, мм, не более | ||
| длина | ширина | высота | |||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Г4-ВИЦ № 1816 | 2500 | 1985 | 3600 | 1250 | 2200 |
| Г4-ВИЦ № 1821 | 2500 | ||||
| Г4-ВИЦ № 2846 | 2440 | 1992 | |||
| Г4-ВИЦ № 2848 | 2470 | ||||
Таблица 2
| Обозначение модификации, заводской номер | Номинальное значение полной вместимости, дм3 | Год выпуска | Габаритные размеры, мм, не более | |
| диаметр | высота | |||
| 1 | 2 | 3 | 4 | 5 |
| К7-ВМА № 73 | 750 | 1985 | 1000 | 2880 |
| К7-ВМА № 74 | 750 | |||
| К7-ВМА № 96 | 752 | |||
| Наименование характеристики | Значение |
| 1 | 2 |
| Пределы допускаемой относительной погрешности мерника при температуре плюс 20 °С, от номинального значения полной вместимости, % | ±0,2 |
| Пределы допускаемой абсолютной погрешности на всех отметках шкалы при температуре плюс 20 °С, дм | 1 * ±(210 V) |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа | от 10 до 30 от 30 до 80 от 84 до 106 |
| *где V- номинальное значение полной вместимости мерника, дм3 | |
наносится на маркировочные таблички фотохимическим методом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Мерник | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки.
Основные средства поверки:
- мерники металлические эталонные 1-го разряда М1р по ГОСТ 8.470-82 номинальной вместимостью 10; 50; 100; 200 дм3;
- эталонная колба 1-го разряда по ГОСТ 8.470-82 номинальной вместимостью 1 дм ;
- термометр ртутный стеклянный лабораторный ТЛ-4 с диапазоном измерений от 0 до 50 °С, регистрационный номер 303-91.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мерников металлических технических 1-го класса Г4-ВИЦ, К7-ВМА с требуемой точностью.
Знак поверки наносится:
- на свидетельство о поверке;
- на пломбы, расположенные на крышке горловины, переливной трубе, смотровых стеклах, шкальных градуированных пластинах и сливном патрубке мерника.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса Г 4-ВИЦ, К7-ВМА
ГОСТ 8.470 - 82 ГСИ. Государственная поверочная схема для средств измерений
объема
| Зарегистрировано поверок | 36 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
