| Номер в госреестре | 69406-17 |
| Наименование СИ | Комплекс измерительно-вычислительный |
| Обозначение типа СИ | ИВК КСИ-101/ИС-04 |
| Изготовитель | ФКП "НИЦ ракетно-космической промышленности" (РКП), г.Пересвет |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительно-вычислительный ИВК КСИ-101/ИС-04 (далее - комплекс) предназначен для измерений напряжения постоянного электрического тока, электрического сопротивления постоянному току, частоты периодических сигналов, а также для сбора, преобразования, измерения, регистрации, обработки и визуального отображения информации от измерительных преобразователей на стендах ИС-04 ФКП «НИЦ РКП».
Принцип действия измерительных каналов комплекса основан на преобразовании аналоговых электрических сигналов, поступающих от первичных измерительных преобразователей различного типа с выходными унифицированными сигналами (напряжение постоянного тока, электрическое сопротивление постоянному току, частота периодических сигналов) аналого-цифровыми преобразователями измерительных модулей (16 разрядными модулями PXI-6255, 18 разрядными модулями PXI-6284) в цифровой код для обработки, регистрации и визуального отображения информации в ПЭВМ.
В целях повышения показателей надежности комплекса измерительные выходные сигналы первичных измерительных преобразователей измеряются одновременно на двух каналах (основном и дублирующем).
В комплексе также обеспечивается прием цифровых (дискретных) сигналов модулями PXI-6509 для контроля выполнения команд, поступающих из системы управления в виде замыкания «сухих» контактов, логических сигналов с уровнями ТТЛ (без дублирования).
Конструктивно комплекс смонтирован в стойке RITTAL TS IT, где расположены основной и дублирующий крейты фирмы National Insruments PXIe-1085 с измерительными модулями PXI-6255 и PXI-6284, модулями приема цифровых (дискретных) сигналов PXI-6509, крейты VXI с модулями источниками тока МОТ8, внешний контролер RMC-8354. Цифровой код с выхода контроллера RMC-8354 поступает на ПЭВМ регистрации и отображения.
В ПЭВМ (IBM/PC) с помощью соответствующего программного обеспечения полученные данные обрабатываются, записываются на жесткий диск и одновременно выводятся на экраны мониторов.

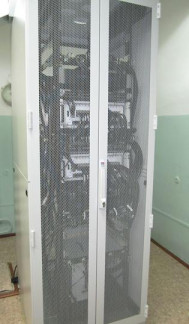

Общий вид стойки комплекса с указанием места нанесения знака поверки приведен на рисунке 1.
Защита от несанкционированного доступа к измерительным каналам комплекса предусмотрена в виде специального замка на двери стойки, запираемой ключом. Внешний вид замка двери стойки приведен на рисунке 2.
Программное обеспечение комплекса состоит из: операционной системы Windows 7; программы «POIIS104» с компонентами: программа подготовки исходных данных; программа управления сбором, преобразованием и регистрацией ТМИ; программа обработки и формирования потоков реального времени; программа отображения ТМИ в режиме реального времени.
К метрологически значимой части программного обеспечения (ПО) относится «Программа управления сбором, преобразованием и регистрацией ТМИ», метрологически значимая часть «AcqServerRT.dll». Остальные компоненты ПО относятся к метрологически не значимой части ПО.
Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077-2014.
Метрологические характеристики комплекса нормированы с учетом метрологически значимой части ПО.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AcqserverRT.dll |
| Номер версии (идентификационный номер ПО) | Версия 1,0 |
| Цифровой идентификатор ПО | 75D5D980 |
Основные метрологические характеристики измерительных каналов комплекса приведены в таблице 2.
Таблица 2- Основные метрологические и технические характеристики комплекса
| Измеряемый параметр | Состав измерительного канала | Диапазон измерений | Количество каналов | Пределы допускаемой погрешности, % |
| 1 | 2 | 3 | 4 | 5 |
| Напряжение постоянного тока | Измерительный модуль PXI-6255 | от -10 до +10 В | 160 | ±0,05 (приведенная к диапазону измерений) |
| Измерительный модуль PXI-6284 | от -100 до +100 мВ | 16 | ±0,05 (приведенная к диапазону измерений) | |
| Электрическое сопротивление постоянному току | Модуль источника тока МОТ8 Измерительный модуль PXI-6284 | от 1 до 200 Ом | 96 | ±0,1 (приведенная к диапазону измерений) |
| 1 | 2 | 3 | 4 | 5 |
| Частота периодических сигналов | Измерительный модуль PXI-6255 | от 10 до 10000 Гц | 8 | ±0,5 Гц в диапазоне измерений от 10 до 1100 Гц включ.; ±6 Гц в диапазоне измерений св. 1100 до 10000 Гц включ. |
Основные технические характеристики комплекса приведены в таблице 3.
Таблица 3 - Основные технические характеристики комплекса
| Характеристика | Значение |
| Напряжение питающей сети переменного тока, В | от 207 до 253 |
| Рабочие условия эксплуатации: -температура окружающей среды, °С -относительная влажность при температуре +20 °С, %, не более -атмосферное давление, кПа | от +5 до +35 80 от 87 до 107 |
| Ресурс работы в течение 10 лет, ч, не менее | 10000 |
| Г абаритные размеры стойки (ширина х высота х глубина), мм, не более: | 800x2200x1000 |
наносится на титульный лист Руководства по эксплуатации Г11.33110.00.00 РЭ типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительно-вычислительный ИВК КСИ-101/ИС-04 | - | 1 экз. |
| Программа «POIIS104» | - | 1 экз. |
| Формуляр | Г11.33110.00.00 ФО | 1 шт. |
| Руководство по эксплуатации | Г11.33110.00.00 РЭ | 1 шт. |
| Методика поверки | Г11.33110.00.00 МП | 1 шт. |
осуществляется по документу Г11.33110.00.00 МП «Комплекс измерительновычислительный КСИ-101/ИС-04. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 августа 2017 г.
Основные средства поверки:
- калибратор процессов документирующий Fluke 753, регистрационный номер в Федеральном информационном фонде 49876-12;
- мера электрического сопротивления многозначная МС3055 регистрационный номер в Федеральном информационном фонде 9381-83.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на стойку в виде наклейки и на свидетельство о поверки в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексу измерительновычислительному ИВК КСИ-101/ИС-04
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
