| Номер в госреестре | 69407-17 |
| Наименование СИ | Датчики ультразвуковые |
| Обозначение типа СИ | АДБР.412168.072.410.195.00 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Адвент" (ООО "НПП "Адвент"), г. Санкт-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики ультразвуковые АДБР.412168.072.410.195.00 (далее датчики) предназначены для измерений расстояний до твердых поверхностей, отражающих ультразвук.
Принцип действия датчиков основан на измерении интервала времени между излучением ультразвукового и получением отраженного от поверхности сигнала.

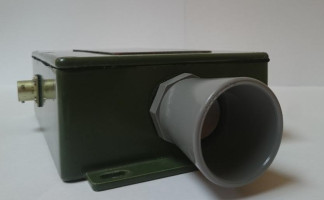

Датчик состоит из корпуса, платы и датчика HRXL-MaxSonar-WR1 и имеет два исполнения, основное исполнение АДБР.412168.072.410.195.00 (далее основное) и исполнение АДБР.412168.072.410.195.00-01 (далее 01), отличающиеся расположением разъема «Х1». У основного исполнения разъем располагается на боковой поверхности корпуса слева, а у исполнения 01 - справа, если смотреть на датчик со стороны датчика HRXL-MaxSonar-WR1. Пломбирование осуществляется путем нанесения на крепежные элементы краски. Внешний вид датчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Г
V
-
J
| 9 | Ф | ||||
| Ф | 0 | D | й | 9 | |
| 9 |
Та
ПС
ЛИП
Рисунок 2 - Схема пломбировки датчиков ультразвуковых АДБР.412168.072.410.195.00
Датчики имеют встроенное программное обеспечение АДБР.412168.072.410.195.00 Д (далее ПО). Программное обеспечение идентифицируется с помощью запроса версии ПО по команде 1F 03 00 04 00 01 C6 75.
Программное обеспечение предназначено для сбора, обработки и передачи данных.
ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АДБР.412168.072.410.195.00 Д |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 49DA6E00 (рассчитан по алгоритму CRC32) |
| *- номер версии ПО должен быть не ниже указанного в таблице. | |
Основные метрологические и технические характеристики датчиков, включая показатели точности, представлены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики и единицы величин | Значение характеристики |
| Диапазон измерений расстояний, мм | от 300 до 5000 |
| Пределы допускаемой абсолютной погрешности измерений расстояний, мм | ±40 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики и единицы величин | Значение характеристики |
| Напряжение питания постоянного тока, В | от 24 до 30 |
| Г абаритные размеры, мм, не более | 140х245х60 |
| Масса кг, не более | 1 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 68000 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +40 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус датчика.
Таблица 4 - Комплектность датчиков
| Наименование | Количество |
| Датчик* | 1 шт. |
| Паспорт АДБР.412168.072.410.195.00ПС | 1 экз. |
| Методика поверки МП 2511/0001-17 | 1 экз. |
| * - исполнение датчика определяется в соответствии с требованиями заказчика. | |
осуществляется по документу МП 2511/0001-17 «Датчики ультразвуковые АДБР.412168.072.410.195.00. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29.08.2017 г.
Основное средство поверки: дальномер лазерный Leica DISTO D3, регистрационный номер 38321-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки и (или) оттиска клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Датчик ультразвуковой. Технические условия. АДБР.412168.072.410.195.00ТУ.
