| Номер в госреестре | 69411-17 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ДЗД-40 |
| Изготовитель | Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА"), г. Дубна, Московская обл. |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления ДЗД-40 (далее — датчик) предназначены для измерений давления при исследовании переходных процессов в воздушной среде и преобразования в электрический сигнал, амплитуда которого пропорциональна давлению.
Принцип действия датчика основан на использовании тензоэлектрического эффекта. Измеряемое давление вызывает деформацию тензочувствительного элемента, представляющего собой четыре идентичных пьезорезистора, имплантированных в канавки, вытравленные на поверхности кремниевой мембраны и соединенных по мостовой схеме. Внешнее давление вызывает деформацию мембраны, что приводит к разбалансировке моста. Значение создаваемого напряжения рассогласования (полезный сигнал) прямо пропорционально приложенному давлению.
Сигнал от тензочувствительного элемента дополнительно фильтруется и усиливается встроенной в корпус датчика электронной схемой.
Датчик конструктивно состоит из тензочувствительного элемента, электронной схемы, которые размещены в цилиндрическом корпусе из нержавеющей стали, и разъема для снятия электрического сигнала.

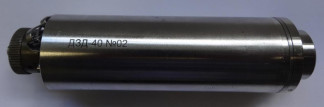

Общий вид датчика ДЗД-40 с указанием места пломбирования от несанкционированного доступа представлен на рисунке 1.
Место
пломбирования
отсутствует.
Всего листов 4
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазон измерений давления, кПа | от 0,5 до 40 |
| Пределы допускаемой относительной погрешности измерений давления, % | ±10,0 |
| Номинальное значение коэффициента преобразования, мВ/кПа | 240 |
| Относительное отклонение действительного значения коэффициента преобразования от его номинального значения, % | ±10,0 |
| Собственная резонансная частота, кГц, не менее | 30 |
| Диапазон рабочих частот, Гц | от 0,5 до 2500 |
| Неравномерность амплитудно-частотной характеристики, %, не более | 5,0 |
| Нелинейность амплитудной характеристики, %, не более | 5,0 |
| Уровень собственных шумов, мВ, не более | 5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: напряжение питания постоянного тока, В | 12±1 |
| Потребляемый ток при номинальном напряжении, •мА, не более | 8 |
| Диапазон выходного напряжения, В | ±10 |
| Габаритные размеры датчика, мм, не более: диаметр длина | 35 130 |
| Масса датчика, кг, не более | 0,3 |
| Условия эксплуатации: температура окружающей среды, °С относительная влажность при температуре + 25,0 °С, %, не более изменение давления относительно нормального атмосферного, кПа | от -10 до +50 95 от -40 до +50 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 35000 |
наносится на корпус датчика методом металлопластики и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик давления ДЗД-40 | ЯТЖИ.406239.003 | 1 шт. |
| Разъем | 62IN-16JC-10P | 1 экз. |
| Паспорт | ЯТЖИ.406239.003ПС | 1 шт. |
| Методика поверки | МП 2520-068-2017 | 1 экз. |
осуществляется по документу МП 2520-068-2017 «Датчики давления ДЗД-40. Методика поверки », утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 26 апреля 2017 года.
Основные средства поверки:
эталонная установка для воспроизведения гармонического давления в жидкости УГПД-14 из состава ГЭТ 131-81, воспроизводимое переменное давление от 0,1 до 10 кПа, диапазон частот 0,5 - 1 ■ 103 Гц, СКО 1,0 %;
эталонная установка для воспроизведения импульсного давления в газовой среде УУТ-4 из состава ГЭТ 131-81, воспроизводимое импульсное давление от 0,01 до 1,0 МПа, диапазон длительностей 1 □ 10-5 - 5,0 □ 10-3с, СКО 1,0 %;
осциллограф цифровой TDS1002B, полоса 60,0 МГц, дискретизация 1,0 ГГц/канал в реальном времени, развертка по вертикали 2,0 мВ -5,0 В/дел., по горизонтали 5 нс - 50,0 с/дел, рег. №32618-06;
источник питания постоянного тока регулируемый Б5-6003 ПРО, выходное напряжение от 0 до 60 В, выходной ток от 0 до 3,0 А, погрешность установки U=±(0,005 □ Иуст.+ 0,1), рег. №37470-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в раздел «ПОВЕРКА» паспорта.
приведены в эксплуатационном документе.
ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений
2 7 1
переменного давления в диапазоне от 1 □ 10 до 2,5 □ 10 Па для частот от 5 □ 10 до
1 □ 104 Гц и длительностей от 1 □ 10-5 до 10 с при постоянном давлении до 5 □ 106 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми сигналами ГСП. Общие технические условия Технические условия ЯТЖИ.406239.003ТУ Датчик давления ДЗД-40
