| Номер в госреестре | 69421-17 |
| Наименование СИ | Термопреобразователи сопротивления с унифицированным выходным сигналом |
| Обозначение типа СИ | BTS3000, UTA 2 |
| Изготовитель | Компания "Barksdale GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления с унифицированным выходным сигналом модификации BTS3000, UTA 2 (далее - ТС с выходным унифицированным сигналом) предназначены для измерений температуры жидких и сыпучих сред и вывода измеренных значений в виде выходного сигнала силы постоянного тока в диапазоне 4 - 20 мА или в выходной сигнал напряжения постоянного тока в диапазоне 0-10 В, а также для управления релейными выходами и могут использоваться в различных отраслях промышленности во взрывобезоопасных зонах.
Принцип действия ТС с выходным унифицированным сигналом основан на свойстве платины изменять электрическое сопротивление с изменением температуры и аналогоцифровом преобразовании в масштабируемый выходной унифицированный сигнал, а также в модификации BTS3000 осуществляется реализация посредством встроенного ПО индикации измеренных значений температуры на встроенном дисплее вторичного преобразователя.
Основной частью ТС с выходным унифицированным сигналом является проволочный чувствительный элемент из платины, помещенный в гильзу из нержавеющей стали.
Конструктивно ТС с унифицированным сигналом выполнен в едином корпусе и включает в себя термопреобразователь сопротивления и вторичный преобразователь. Сигнал от чувствительного элемента ТС - линеаризуется, масштабируется и преобразуется в выходной унифицированный сигнал силы или напряжения постоянного тока, линейный по отношению к температуре, а также в модификации BTS3000 используется для управления релейными выходами.
Модификации BTS3000, UTA 2 различаются метрологическими характеристиками и габаритными размерами.

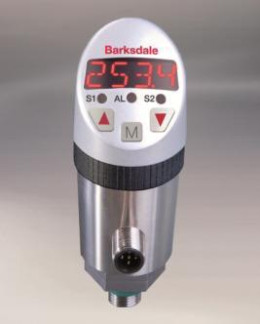

Общий вид средства измерений представлен на рисунках 1.
Схема пломбировки от несанкционированного доступа не предусмотрена.
ТС с выходным унифицированным сигналом модификации BTS3000 работают под управлением встроенного ПО, которое осуществляет функции сбора, обработки, отображения и передачи измерительной информации на устройства вывода.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Модификация | BTS3000 |
| Идентификационное наименование ПО | BXS firmware |
| Номер версии (идентификационный номер) ПО, не ниже | 1.x |
| Таблица 2- Метрологические характеристики | ||
| Наименование характеристики | Значение | |
| Модификации | BTS3000 | UTA 2 |
| Диапазоны измерений температуры, °С | от 0 до +100; от - 30 до +140 | от -30 до +100; от -30 до +150; от 0 до +100; от 0 до +120; от 0 до +150 |
| НСХ термопреобразователя сопротивления а=0,00385 С-1 | Pt100 (класс А) | Pt100 (класс А, В) |
| Пределы допускаемой основной приведенной к диапазону измерений температуры погрешности, % с длиной зонда менее 30 мм | ±0,5 ±1,0 | |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры эксплуатации от +20 до +26 °С1) на 10 °С, % от настроенного диапазона | ±0,2 | - |
| Примечание: 1) Нормальные условия измерений от +20 до +26 °С | ||
| Таблица 3 - Основные технические характеристики | ||
| Наименование характеристики | Значение | |
| Модификации | BTS3000 | UTA 2 |
| Напряжение питания постоянным током (защита от переполюсовки), В | от 15 до 28 | от 10 до 30; от 13 до 30 при вых. сигнале от 0 до 10 В |
| Потребляемая мощность, В-А, не более | 1, 4 | 0,9 |
| Наименование характеристики | Значение | |
| Г абаритные размеры (диаметр х длина), мм, не более - зонд - электронный блок (без разъема) | 6 х 17, 25, 50, 100, 300, 650 41 х 110 | 6 х 17; 50 27 х 93 |
| Масса, г, не более - электронный блок | 200 | 130 |
| Дисплей | 4-х разрядный | - |
| Наименьший разряд цифрового кода отсчетного устройства в режиме измерений | 0,1 | - |
| Выходные унифицированные сигналы напряжения постоянного тока, В силы постоянного тока, мА | 0 - 10 4 - 20 | |
| Релейные выходы | 1; 2 | - |
| Условия эксплуатации: диапазон температуры окружающего воздуха электронного блока, °С Максимальное рабочее давление, МПа (бар) относительная влажность окружающего воздуха, %, не более атмосферное давление, кПа | от -10 до +60 | от -25 до +80 |
| 20 (200) | 40 (400) | |
| 80 101,3 ±4,0 | ||
| Средняя наработка на отказ (MTTF), ч | 143000 | |
| Срок службы, лет, не менее | 12 | |
наносят на титульный лист эксплуатационной документации типографическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| ТС с унифицированным сигналом | BTS3000 или UTA 2 | 1 шт. |
| Паспорт | ПС | 1 экз. |
| Руководство по эксплуатации | РЭ | 1 экз. на партию |
| Методика поверки | МП 2411-0143 -2017 |
осуществляется по документу МП 2411-0143-2017 «Термопреобразователи сопротивления с унифицированным выходным сигналом модификации BTS3000, UTA 2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 04 сентября 2017 г.
Основные средства поверки:
- термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда, регистрационный номер 19916-10;
- преобразователь сигналов ТС и ТП «Теркон», регистрационный номер 23245-08;
- термостат жидкостный 7000 модификации 7012, регистрационный номер 40415-15;
- термостат переливной прецизионный ТПП-1.0, регистрационный номер 33744-07;
- термостат жидкостный 814L, регистрационный номер 20510-06;
- калибратор многофункциональный AOIP мод. Calys 75R, регистрационный номер № 51219-12
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация компании «Barksdale GmbH», Г ермания.
