| Номер в госреестре | 69427-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | YDBH0.66-120II 3000/5A |
| Изготовитель | "Guangdong Yada Electronics Co., Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока YDBH0.66-120II 3000/5A (далее трансформаторы) являются масштабными преобразователями тока, предназначенными для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частоты 50 Гц и 60 Гц.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы выполнены из высокопрочной пластмассы.

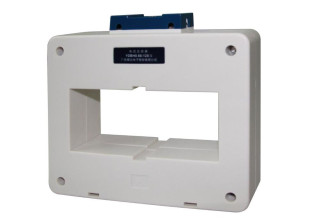

Общий вид трансформаторов YDBH0.66-120II 3000/5A представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа производителем и после поверки осуществляется в виде мастичной пломбы на винты передней панели корпуса трансформатора.
Место
нанесения
клейма
поверителя
Место
нанесения
клейма
изготовителя
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение трансформатора, кВ | 0,66 |
| Частота переменного тока, Гц | 50; 60 |
| Номинальный первичный ток, А | 3000 |
| Номинальный вторичный ток, А | 5 |
| Класс точности | 0,2 |
| Номинальный коэффициент безопасности вторичной обмотки (для измерения) | 5; 10 |
| Номинальная вторичная нагрузка, В • А с коэффициентом мощности cos ф = 0,8 | 40 |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение |
| Габаритные размеры, мм, не более | |
| - высота | 167 |
| - ширина | 153 |
| - глубина | 48 |
| Масса, кг, не более | 1,350 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от - 40 до +50 |
| - относительная влажность, % | от 10 до 95 |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ, ч | 100000 |
наносится на трансформатор в виде наклейки на переднюю панель и на титульном листе паспорта типографским способом.
Таблица 4 - Комплектность трансформатора
| Наименование | Обозначение | Количество |
| Трансформатор тока | YDBH0.66-120II 3000/5A | 1 шт. |
| Паспорт | - | 1 экз. |
| Коробка упаковочная | - | 1 шт. |
осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки». Основное средство поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5, (регистрационный номер в Федеральном информационном фонде № 27007-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки на корпус трансформатора, как показано стрелкой на рисунке 1, и в виде оттиска клейма поверителя в паспорте.
отсутствуют.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ Трансформаторы тока. Методика поверки
Техническая документация фирмы GUANGDONG YADA ELECTRONICS CO., LTD, Китай
