| Номер в госреестре | 69430-17 |
| Наименование СИ | Преобразователи тока и напряжения измерительные комбинированные высоковольтные |
| Обозначение типа СИ | TECV |
| Изготовитель | ООО "Оптиметрик", г.Ярославль |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи тока и напряжения измерительные комбинированные высоковольтные TECV (далее по тексту - преобразователи TECV) предназначены для масштабного преобразования электрических сигналов силы и напряжения переменного тока в сигналы измерительной информации и передачи результатов преобразования на электрические измерительные приборы, в системы коммерческого учета электрической энергии, устройствам измерения (в том числе показателей качества электроэнергии), защиты, автоматики, сигнализации и управления.
Принцип действия преобразователей TECV для масштабного преобразования силы переменного тока основан на работе маломощного трансформатора тока и/или катушки (пояса) Роговского, а для масштабного преобразования напряжения переменного тока основан на базе емкостного делителя напряжения.
Преобразователи TECV выпускаются в вариантах исполнения: преобразователи TECV-C3 и TECV-L1 для внешних условий установки и преобразователи TECV-P1 для внутренних условий установки.
Преобразователи TECV конструктивно представляют комбинацию маломощных измерительных датчиков тока и напряжения, и электронного модуля, размещенных в одном корпусе. Высоковольтная литая изоляция выполнена из эпоксидного компаунда. Для исполнения TECV-C3 и TECV-L1 используется внешняя изоляция из кремнийорганического компаунда.
В зависимости от типа выходного сигнала преобразователи TECV выпускаются в следующих модификациях:
- модификация А с выходными аналоговыми сигналами в соответствии с ГОСТ Р МЭК 60044-7-2010 и ГОСТ Р МЭК 60044-8-2010;
- модификация D с выходными интерфейсами виде цифрового потока в соответствии с МИ 3476-2015 «Технические требования по реализации цифрового интерфейса для измерительных преобразователей с использованием МЭК 61850-9-2 LE».
Структура условного обозначения преобразователей TECV:
TECV-X-X-X-X-X-X-X
1 2 3 4 5 6 7
1 - конструктивное исполнение:
Р1 - для внутренней установки опорного типа;
L1 - для наружной установки подвесного типа;
С3 - для наружной установки опорного типа;
2 - номинальное напряжение:
6 - номинальное фазное напряжение 6/V3 кВ;
10 - номинальное фазное напряжение 10/V3 кВ;
15 - номинальное фазное напряжение 15/V3 кВ;
20 - номинальное фазное напряжение 20/V3 кВ;
35 - номинальное фазное напряжение 35/V3 кВ;
3 - Номинальный ток:
значение номинального тока в диапазоне от 10 до 3000 А;
0,2S; 0,5S; 0^/5Р; 0^/5Р;
5 - класс точности по напряжению для выхода измерения или измерения/защиты:
0,2; 0,5; 0,2/3Р; 0,2/3Р;
6 - модификация выходных интерфейсов:
для модификации А указываются номинальные значения выходных каналов по току и напряжению;
для модификации D дополнительно указывается поддержка шины FlexRay;
7 - климатическое исполнение:
У2; ХЛ2 - для исполнения Р1;
У1; УХЛ1 - для исполнения С3, L1.

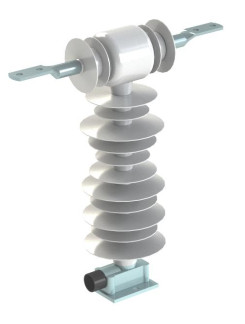

Внешний вид преобразователей TECV и места пломбирования от несанкционированного доступа приведены на рисунке 1.
Место
пломбирования
а) исп. TECV-C3
Место
J
пломбирования
в) исп. TECV-P1
Рисунок 1 - Внешний вид преобразователей TECV и места пломбирования от
несанкционированного доступа
Преобразователи TECV в модификации D с выходными цифровыми интерфейсами включают метрологически значимое встроенное программное обеспечение ВПО, реализуемое на базе микроконтроллера. ВПО обеспечивает хранение и защиту от изменений калибровочных значений измерительных каналов в энергонезависимой памяти, математическую обработку и передачу измерительной информации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ВПО | TECV.mhx |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.0.0 |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики преобразователей TECV представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики преобразователей TECV
| Наименование параметра | Значение |
| Наибольшее рабочее напряжение инр, кВ: | |
| - для исполнения TECV-C3 | 40,5 |
| - для исполнения TECV-P1 | 24 |
| - для исполнения TECV-L1 | 12 |
| Номинальная частота _/ном, Гц | 50; 60 |
| Наименование параметра | Значение |
| Номинальное первичное напряжение, и1ном, hB: - для исполнения TECV-C3 - для исполнения TECV-P1 - для исполнения TECV-L1 | от 1 до 40,5 от 1 до 24 от 1 до 12 |
| Номинальное вторичное напряжение выхода по напряжению для модификации А и2ном, В | 1; 1,625; 2; 3,25; 4; 6,5; 3,25/V3; 4/V3; 6,5/V3 |
| Класс точности в соответствии с ГОСТ Р МЭК 60044-7-2010: - вторичной обмотки для измерений - вторичной обмотки для защиты | 0,2; 0,5 3P |
| Номинальный первичный ток /1ном, А | от 10 до 3000 |
| Класс точности в соответствии с ГОСТ Р МЭК 60044-8-2010: - вторичной обмотки для измерений - вторичной обмотки для защиты | 0,2S; 0,5S 5P |
| Класс точности при наличии гармоник по ГОСТ Р МЭК 60044-8-2010 для вторичной обмотки для измерений | 0,1 |
| Номинальное вторичное напряжение выхода по току для модификации А, и2ном: - вторичной обмотки для измерений, В - вторичной обмотки для защиты, мВ | 1; 2; 4 22,5; 150; 200; 225; 333 |
| Номинальный коэффициент перенапряжения (в течение 8 ч) | 1,9 |
| Номинальный коэффициент превышения первичного тока для модификации А, ^1ном: - вторичной обмотки для измерений - вторичной обмотки для защиты | от 2 до 8 от 40 до 80 |
| Номинальная вторичная нагрузка для модификации А, кОм, не менее - для цепей тока - для цепей напряжения | 100 1000 |
| Полоса пропускания по уровню -3 дБ для модификации А, Гц: - при измерении силы переменного тока - при измерении напряжения переменного тока | от 30 до 3000 от 10 до 20000 |
| Протокол передачи данных/тип синхронизации времени для модификации D | МЭК 61850-9-2LE/ PTPv2; Flexray |
| Скорость передачи данных для модификации D, отчетов/сек | 4000 12800 15000 |
| Климатическое исполнение по ГОСТ 15150-69: - в диапазоне температур окружающего воздуха от -45 до +55 °С - в диапазоне температур окружающего воздуха от -60 до +55 °С | У2; У1 ХЛ2; УХЛ1 |
| Наименование параметра | Значение |
| Г абаритные размеры, не более, мм | |
| (длина х ширина х высота): | |
| - для исполнения TECV-C3 | от 400 х 300 х 125 |
| до 600 х 500 х 180 | |
| - для исполнения TECV-P1 | от 250 х 350 х 140 |
| до 300 х 350 х 140 | |
| - для исполнения TECV-L1 | 350 х 140 х 120 |
| Масса, не более, кг: | |
| - для исполнения TECV-C3 | 7 |
| - для исполнения TECV-P1 | 7 |
| - для исполнения TECV-L1 | 3 |
| Напряжение питания от источника постоянного тока, В: | |
| - для модификации А | ±12 |
| - для модификации D | ±24 |
| Потребляемая мощность, В-А, не более: | |
| - для модификации А | 0,1 |
| - для модификации D | 5 |
| Средний срок службы, не менее, лет | 30 |
| Средняя наработка на отказ, ч | 250 000 |
наносится на табличку преобразователей TECV методом термопечати или трафаретной печати, или на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплект поставки приведён в таблице 3.
Таблица 3
| Наименование | Количество |
| Преобразователь тока и напряжения измерительный комбинированный высоковольтные TECV | от 1 до 3 шт. |
| Соединительный кабель | от 1 до 3 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 69430-17 «Преобразователи тока и напряжения измерительные комбинированные высоковольтные TECV. Методика поверки», утверждённому
ООО «ИЦРМ» 29.09.2017 г.
Основные средства поверки приведены в таблице 4.
| Наименование и тип средства поверки | Регистрационный номер в Федеральном информационном фонде |
| Трансформатор тока измерительный переносной ТТИП 5000/5 | 39854-08 |
| Трансформатор напряжения эталонный СА921-35 | 55310-13 |
| Прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1» | 26459-04 |
| Установка поверочная векторная компарирующая УПВК-МЭ 61850 | 60987-15 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт преобразователей
TECV.
приведены в эксплуатационном документе.
ГОСТ Р МЭК 60044-7-2010 Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения
ГОСТ Р МЭК 60044-8-2010 Трансформаторы измерительные. Часть 8. Электронные трансформаторы тока
МИ 3476-2015 Технические требования по реализации цифрового интерфейса для измерительных преобразователей с использованием МЭК 61850-9-2 LE
ТУ 26.51.43-006-21745276-2017 Преобразователи тока и напряжения измерительные комбинированные высоковольтные TECV. Технические условия
